Utilizzare Analisi di compattazione per vedere come verrà applicato il materiale alla superficie.

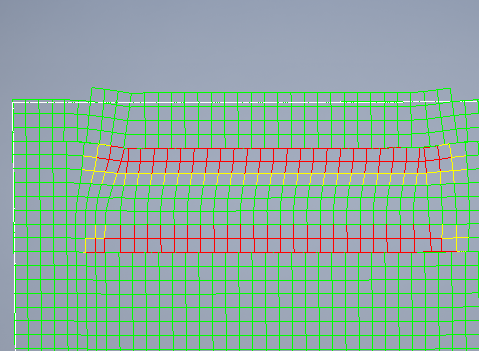

Questa illustrazione di un'analisi di compattazione mostra le aree in cui non sarebbe possibile inserire un rullo e mantenere una pressione sufficiente (compattazione) sul materiale per consentire la sua corretta applicazione alla superficie. Le aree rosse indicano la mancanza di compattazione, mentre quelle gialle una possibile mancanza di compattazione.
Come regolare i valori dell'analisi di compattazione:
- Nel browser di TruPlan fare doppio clic sull'analisi della compattazione.

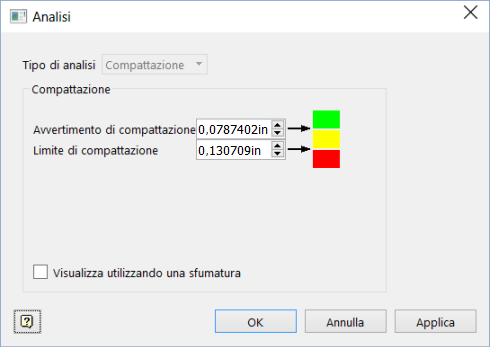

Si apre la finestra di dialogo Analisi.
- Facoltativo: fare clic sui campioni di colore per impostare i colori di evidenziazione, dall'alto verso il basso. Questi colori vengono utilizzati per indicare i livelli di compattazione:
- Accettabile (verde in questo caso)
- Rischio di compattazione ridotta (giallo in questo caso)
- Compattazione insufficiente (rosso in questo caso)
- Impostare i valori di compattazione.
Un rullo è in grado di comprimere e quindi forzare il materiale in punti difficili da raggiungere. Questi sono i livelli di compressione supportati dal rullo. Più elevato è il valore e maggiore sarà la compressione consentita e la facilità con cui il rullo può applicare il materiale nei punti difficili.
- Avvertimento di compattazione: le aree che richiedono questo livello di compressione nel rullo saranno evidenziate con il colore di avvertimento (giallo).
- Limite di compattazione: le aree che richiedono un livello di compressione superiore a questo limite saranno evidenziate con il colore del limite (rosso).
- Facoltativo: selezionare Visualizza utilizzando una sfumatura.
Se si seleziona questa opzione, le sfumature vengono utilizzate in base al valore di compattazione impostato per quella posizione specifica. Ad esempio, se il valore è superiore a quello di Avvertimento di compattazione e inferiore a quello di Limite di compattazione, tale valore viene visualizzato come gradiente in base ai punti in cui il valore effettivo è relativo a tali limiti ed ai rispettivi colori.

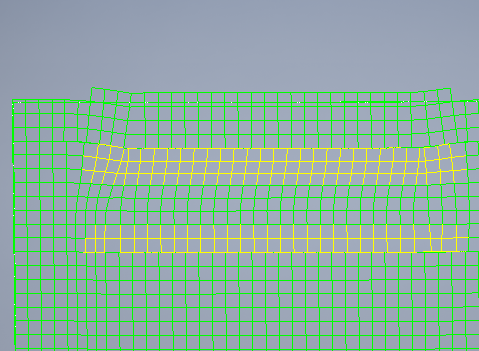

È possibile aumentare i valori di compattazione per ridurre o eliminare i punti problematici a condizione che la soluzione di produzione supporti i valori. Nel caso delle illustrazioni precedenti, le aree limite sono state eliminate perché Avvertimento di compattazione è stato aumentato da 0,13 a 0,43.
Un altro modo per migliorare la compattazione consiste nel ridurre la larghezza di banda della pista; ad esempio:
- Riducendo il numero di tow, oppure;
- Utilizzando un materiale più stretto
