Utilizzare un'analisi lunghezza tow per determinare se le lunghezze tow sono sufficientemente grandi per la soluzione di produzione.

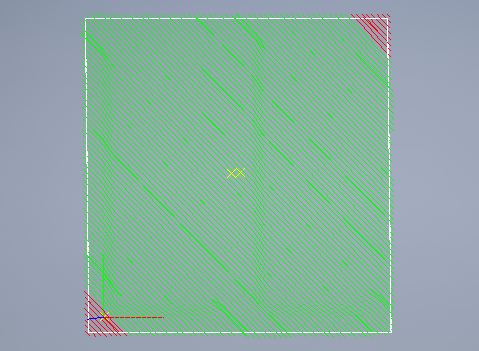

Questa figura di un'analisi lunghezza tow mostra due angoli in cui le lunghezze tow sono state ridotte in modo che non si estendano oltre il contorno dello strato. L'analisi mostra che i tow in questi angoli sono troppo piccoli per la produzione. La soluzione potrebbe essere costruire lo strato negli angoli per fare spazio per tow di lunghezza accettabile.
Come regolare i valori di un'analisi lunghezza tow:
- Nel browser di TruPlan fare doppio clic sull'analisi della lunghezza tow.

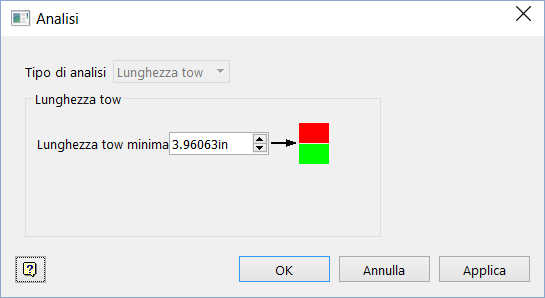

Si apre la finestra di dialogo Analisi.
- Facoltativo: fare clic sui campioni di colore per impostare i colori di evidenziazione; dall'alto verso il basso questi colori vengono utilizzati per indicare la conformità della lunghezza tow:
- Troppo piccola (rosso in questo caso)
- Accettabile (verde in questo caso)
- Impostare Lunghezza tow minima.
Questo è il valore minimo consentito per la soluzione di produzione. Questo valore è generalmente rappresentato dalla distanza tra il rullo e il tagliente della macchina. Autodesk consiglia di utilizzare un valore compreso tra 50 e 100 mm.
