È possibile utilizzare un'analisi dell'angolo per evidenziare aree della mesh in cui l'angolo della pista si avvicina o supera i valori specificati per l'orientamento dello strato.

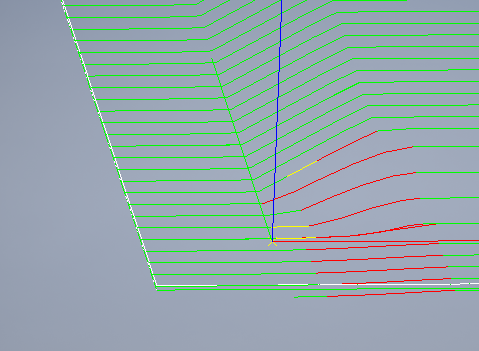

- Linee gialle sullo strato che indicano che lo scostamento dell'angolo della pista ha superato il valore di avvertimento impostato per l'orientamento dello strato.
- Linee rosse sullo strato che indicano che lo scostamento dell'angolo della pista ha superato il limite consentito. La linea rossa orizzontale è l'asse del sistema di riferimento.
Come regolare i valori di un'analisi dell'angolo:
- Nel browser di TruPlan fare doppio clic sull'analisi dell'angolo.

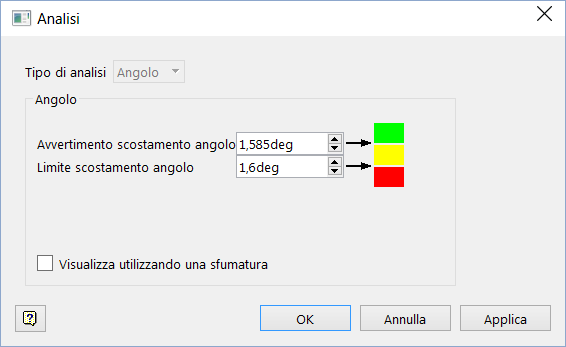

Si apre la finestra di dialogo Analisi.
- Facoltativo: fare clic sui campioni di colore per impostare i colori di evidenziazione; dall'alto verso il basso ciascuno di questi colori rappresenta il colore della mesh per:
- Angoli della pista accettabili (verdi in questo esempio)
- Angoli che superano il valore di avvertimento (giallo in questo esempio)
- Angoli che superano il limite (rosso in questo esempio)
- Impostare i parametri dell'angolo:
- Avvertimento scostamento angolo: angolo oltre il quale la mesh viene evidenziata con il colore dell'avvertimento (giallo). Gli angoli al di sotto di questo valore sono considerati accettabili.
- Limite scostamento angolo: l'angolo al di sopra del quale la mesh viene evidenziata con il colore del limite (rosso). Gli angoli superiori a questo valore devono essere evitati.

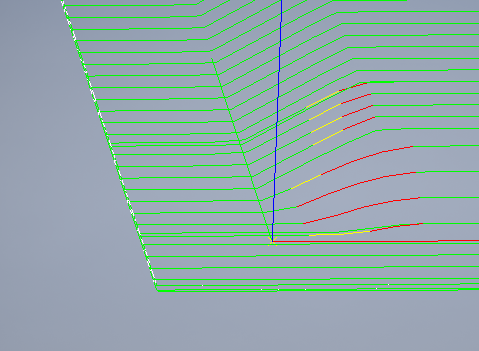

- Facoltativo: selezionare Visualizza utilizzando una sfumatura.
Se si seleziona questa opzione, le sfumature vengono utilizzate in base al valore della mesh della posizione specifica. Ad esempio, se il valore è maggiore di quello di Avvertimento scostamento angolo e inferiore al valore di Limite scostamento angolo, il valore viene visualizzato come sfumatura in base a dove il valore effettivo è relativo a tali limiti e relativi colori.
Come avviene con lo strumento Analisi dello spazio, sta all'utente decidere se gli angoli sono accettabili per la soluzione di produzione. In alcuni casi, si potrebbe rilevare che, benché gli angoli siano accettabili, è necessario fare dei compromessi per altre proprietà della strategia. Ad esempio, da un'analisi dello spazio può risultare che la strategia produca un numero eccessivo di sovrapposizioni. In questo caso, è possibile modificare la modalità di propagazione della strategia e impostarla su Offset angolo costante per ridurre le sovrapposizioni, anche se ciò aumenta il numero di avvertimenti angolo.
In situazioni come queste, è necessario confrontare le strategie e le analisi e decidere l'opzione migliore per la soluzione di produzione.
