モデルの正確なリプレゼンテーションを求めている場合、特にレーザー投影を行う予定がある場合は、TruPlan から層(または層サブディビジョン)の厚さを考慮する必要があります。これは、レーザー投影出力のオフセット値の計算に厚さが使用されるためです。このオフセット値はまた、作成される画層、およびこのサーフェスに転送される境界を考慮して新しいサーフェスを生成するために使用されます。ただし、厚さオフセットの計算では大量のデータが作成されるため、処理スピードが遅くなることがあります。
このため、TruPlan ではさまざまな方法で厚さオフセットを計算することができます。

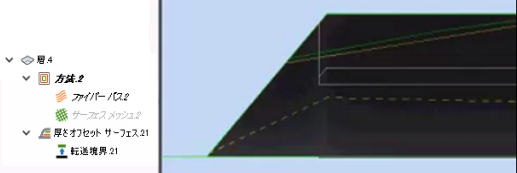

- 層に実際のサーフェスを作成することができ、これはプロジェクトと一緒に保存され、アプリケーション ウィンドウで表示できます(層または層サブディビジョンを右クリックして、[サーフェス オフセットを含める]を選択します)。これにより高いパフォーマンスが得られますが、ファイル サイズは大幅に増大する可能性があります。これは、コンポジット ファイルのインポート中またはインポート後に行うことができます。

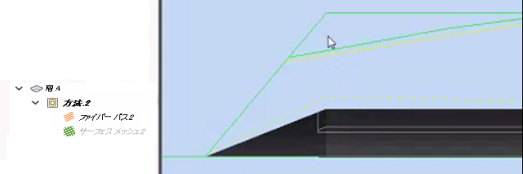

- 計算されたオフセットは方法で作成することができます。これらは層の正確なファイバー パスおよびメッシュを生成するために使用されますが、アプリケーション ウィンドウではサーフェスとして表示されず、プロジェクトにはサーフェスとして保存されません。これはファイル サイズを削減できますが、パフォーマンスに影響する可能性があります。
- 前の 2 つのオプションを組み合わせて使用することもできます。プロジェクト内のいくつかの層ごとにサーフェスを作成し、方法を有効にして、これらのサーフェスに基づいてオフセットを計算します。
厚さオフセットが有効になっていると、テッセレーション設定が低すぎる場合、結果が TruPlan で表示されないことがあります。このような場合には、TruPlan ブラウザでサーフェスを右クリックし、[プロパティ]を選択して、より細かいテッセレーションで STL ファイルをインポートします。
インポート時に層の厚さを計算する
XML ファイルをインポートするとき、プロジェクトとともに保存されるオフセットを作成できます。また、TruPlan ですばやく作業できるように厚さの計算を回避することもできます。たとえば、パーツの全体形状で実現可能性調査を行う場合です。インポート時のオフセット計算を回避した場合、バイパスした場合、TruPlan の別の場所で後から有効にすることもできます。
- TruPlan リボンの[コンポジットを開く]または[コンポジットを挿入]をクリックします
(ボタンの名前はファイルを既に開いているかどうかによって異なります)。
- 目的の XML ファイルを参照し、[開く]をクリックします。

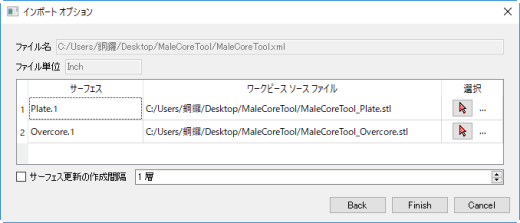

[インポート オプション]ダイアログ ボックスが開きます(このダイアログ ボックスの外観はインポートするファイルの内容によって異なります)。
- [サーフェスの更新を作成する間隔]を選択し、サーフェスを作成する間隔を選択します。
既定では、パフォーマンスに影響する可能性があるため、これはファイルのインポート時には常に選択解除されています。
方針での厚さ計算を有効にする
インポート時に厚さ計算を有効にしなかった場合は、層の[方法]ダイアログ ボックスで有効にすることができます。
- TruPlan ブラウザで方法をダブルクリックするか、層を選択して TruPlan リボンの[方法]をクリックし、層を作成します。
[方法]ダイアログ ボックスが開きます。
- [方法]ダイアログ ボックスの[メッシュ]セクションで、[厚さオフセット]下のモードを選択します。
- [現在の層を使用]: 方法自体にある層のオフセット値を計算します。これにより、最も正確な厚さのリプレゼンテーションが得られますが、大量の処理能力を使用する可能性があります。(サブ層の場合、厚さは親サブディビジョンによって決まります。)
- [既存を使用]: 方法より優先される、最後に保存された層オフセットを使用します。これにより、多くの処理能力を必要とせずに妥当な精度の厚さのリプレゼンテーションを得ることができます。
- [無効]: オフセット値を計算しません。
層のサーフェス オフセットを含める
次の場合、層の厚さは既に計算される可能性があります。
- 層がインポートされ、インポート時に厚さの計算を有効にした場合
- 少なくとも 1 つの層の方法で厚さオフセットが有効になっている場合
もう 1 つの方法として、[層]コンテキスト メニューからこれを有効にします。
- TruPlan ブラウザで層を右クリックします。
- [サーフェス オフセットを含める]を選択します。
これにより、層の方法が定義されていない場合や、インポート時に厚さの計算を回避した場合でも、レーザー投影出力に厚さオフセットを含めることができます。
サブ層の場合、厚さオフセットは、サブディビジョンおよびサブ層を通じて親の層から継承されます。層の厚さオフセットが有効になっている場合、そのサブディビジョンのそれぞれについてオフセット タイプを選択することができ、これらはサブ層に適用されます。サブディビジョンのオフセット タイプを設定するには、TruPlan ブラウザでダブルクリックし、[厚さオフセット]ボックスからタイプを選択します。
保存されたオフセットを表示または非表示にする

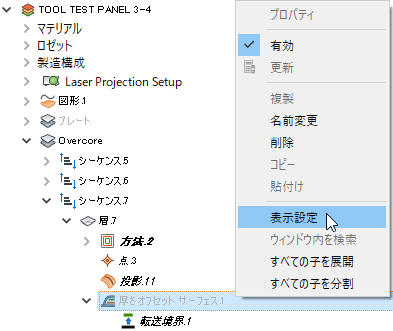

パフォーマンスを改善するため、保存されたオフセット サーフェスは作成時に既定で非表示になっています。これらは TruPlan ブラウザでノードによって表されます。これらは右クリックして[表示設定]を選択することでいつでも表示できます。
硬化層または未硬化層の厚さを計算する
レーザー投影で使用するために層の厚さを計算する場合、層が硬化か未硬化かを考慮する必要があります。TruPlan の既定の動作では、厚さは未硬化層に基づいて計算されます。ただし、層の厚さは硬化すると変わることがあります。一般的に、層はすべて適用された後にのみ硬化しますが、場合によっては、製造プロセス中に硬化する必要があることがあります。たとえば、次のレイアップを適用する前に層の 1 つのレイアップが硬化することがあります。[レイアップ]ダイアログ ボックスの厚さオフセットのオプションを使用して、これを考慮しておきます。
- TruPlan ブラウザで、レイアップをダブルクリックするか、TruPlan リボンの[レイアップ]をクリックしてレイアップを作成します。
- [レイアップ]ダイアログ ボックスの[厚さオフセット]で、レイアップ内の層について、オフセットの計算を硬化と未硬化のどちらとして行うかを選択します。
これは、レイアップのオフセットを有効にした場合にのみ影響があります。コンポジット ライブラリの[プロパティ]タブにある硬化または未硬化の値が使用されます。
- [硬化した厚さを使用]を選択した場合、[厚さオフセットのブレンド半径]も設定する必要があります。
この値は、層の厚さが計算されるサーフェスの境界領域と計算されない領域の間の遷移をコントロールします。半径が大きいほど緩やかでスムーズな遷移となる一方、小さい半径ではより短く粗い遷移となります。オートデスクでは、テッセレーションに使用した三角形のサイズの約 2 倍の値を推奨しています。
