けん引長が製造ソリューションに対して十分な長さかどうかを判断するには、けん引長の解析を使用します。

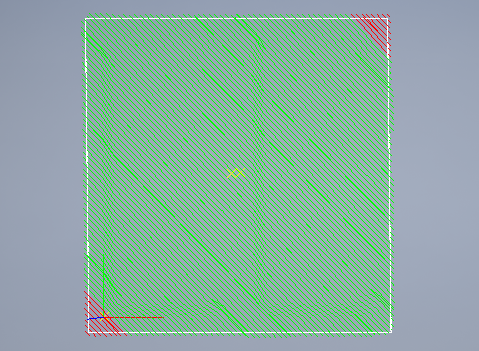

けん引長の解析のこの図は、層の境界を越えて延長しないようにけん引の長さが短縮されている 2 つのコーナーを示しています。解析では、これらのコーナーのけん引は製造には小さすぎることが示されています(解決策は、コーナーの層を作成し、許容できるけん引長のための空間をつくることである可能性があります)。
けん引長の解析値を調整するには
- TruPlan ブラウザでけん引長の解析をダブルクリックします。

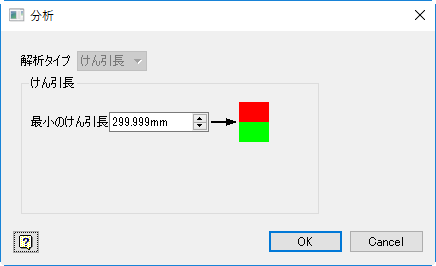

[解析]ダイアログ ボックスが開きます。
- (省略可能)カラー見本をクリックしてハイライト カラーを設定します(上から下の順)。これらのカラーはけん引長のコンプライアンスを示すために使用されます。
- 小さすぎる(この場合は赤色)
- 許容範囲(ここでは緑色)
- [最小のけん引長]を設定します。
これは、製造ソリューションに許容される最小値です。これは通常、マシンのローラとカッターの間の距離です。オートデスクで推奨するのは、50 ～ 100 mm の値です。
