リンクル解析を使用して、マテリアルがサーフェスの不規則な部分(押し出しや凹部など)にスムーズに適用されるかどうかを判断します。このような場合、リンクル(しわ)、裂け目、およびその他の不規則な部分をできるだけ避ける必要があります。

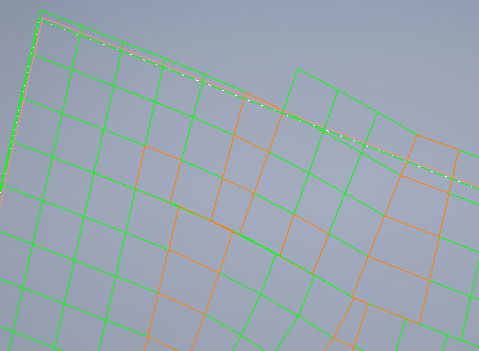

この図のオレンジ色のセルは、リンクルの例です。リンクルは次の特性のうち 1 つまたは両方で構成されます。
- せん断: 層内のセルが一方に傾斜

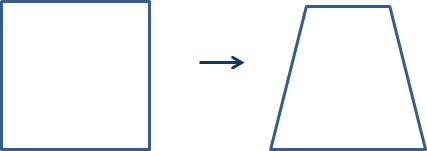

- 拡散: 層の 1 つまたは複数の側が圧縮またはストレッチ
リンクル解析値を調整するには:
- TruPlan ブラウザで、リンクル解析をダブルクリックします。

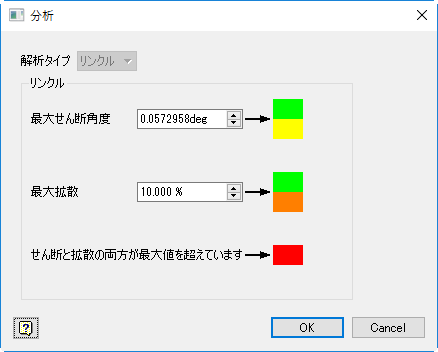

[解析]ダイアログ ボックスが開きます。
- (省略可能)カラー見本をクリックしてハイライト カラーを設定します(上から下の順)。これらのカラーはリンクル範囲を示すために使用されます。
- 許容可能なせん断(この場合は緑色)
- 過度のせん断(この場合は黄色)
- 許容可能な拡散(この場合は緑色)
- 過度の拡散(この場合はオレンジ色)
- 過度のせん断と拡散(この場合は赤色)
- リンクル値を設定します。
- [最大せん断角度]: これは、元の緩和されたマテリアル セルと層のサーフェス上でせん断されたマテリアル セルの間の角度の差です。この値より大きい角度を持つセルは、警告カラー(黄色)でハイライト表示されます。
- [最大拡散]: これは、セル境界の長さの変化をパーセント単位で計算したものです。境界の長さがこの値より大きく変化したセルは、制限カラー(赤色)でハイライト表示されます。
