Configurar uma análise térmica

A simulação térmica determina a distribuição de temperatura em estado estacionário e o fluxo de calor resultante.

Nota: como as simulações térmicas estão em estado estável, ao menos uma carga térmica baseada em temperatura no modelo é necessária para simular a transferência de calor.

Vídeo de visão geral (5:50)

Fluxo de trabalho: executar uma análise térmica

1. Abrir ou criar um modelo.

2. Acesse o espaço de trabalho Simulação.

   • Na primeira vez que você inserir o espaço de trabalho Simulação, o diálogo Novo estudo é exibido automaticamente.

3. Na caixa de diálogo Novo estudo, defina o Tipo de estudo como Térmico.

4. Opcionalmente, clique no Configurações no canto superior direito da imagem grande na caixa de diálogo Novo estudo para especificar as configurações para a análise.

   Nota: Na guia Results, selecione Manage > Settings para especificar ou modificar as Settings a qualquer momento usando uma caixa de diálogo Settings separada.

5. Clique em OK.

6. Opcionalmente, utilize as ferramentas Simplificar para modificar o modelo de simulação, preservando o modelo de produção:

   • Remova os recursos desnecessários que complicam a análise e não fornecem informações úteis.
   • Consulte Simplificação do modelo (Remoção de material).
   • Tire vantagem da Simetria quando apropriado para reduzir o tamanho do modelo de simulação e o tempo de solução. A simetria também pode facilitar a restrição de um modelo de uma forma que fornece estabilidade total, mas não impede de forma alguma a deformação natural.
   • Divida as faces para confinar cargas ou restrições a uma única parte de uma face maior.

7. Verifique se o material utilizado para a peça é adequado ou substitua os materiais inadequados por materiais apropriados.

8. Especifique cargas térmicas.

9. Aplique contatos.

   • As análises térmicas são limitadas aos tipos de contato Fixado e Fixado por Offset.
   • Certifique-se de especificar um valor apropriado de Condutância térmica no diálogo Editar contatos para refletir corretamente a resistência térmica através das fronteiras de contato.
     • As unidades de condutância térmica são W/(m^2 K), que no momento não podem ser alteradas.
     • Um campo de entrada em branco (nenhum valor de condutância térmica especificado) resulta em condutância infinita (nenhuma resistência térmica através do par de contato).

10. Opcionalmente, ajuste as configurações de malha, gere e visualize a malha até que esteja satisfeito com sua aparência.

    • Consulte Malhas para obter mais detalhes.

11. Clique no Solucionar.

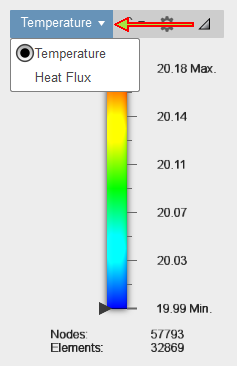

Os resultados para a análise térmica são exibidos na vista Resultados.
