Slope et Delta Y

Point: Slope et Delta Y

Ajoutez un point situé à une pente et une altitude données par rapport à un autre point.

Propriétés

Spécifiez les paramètres suivants dans le groupe de fonctions Properties.

Point
Point Number	Spécifie le numéro du point. Vous pouvez modifier le numéro du point généré automatiquement.
Point Codes	Spécifie les codes affectés au point.
Type de géométrie de point
Type	Spécifie le type du point : Angle et Delta X Angle et Delta Y Angle et Distance Delta X et Delta Y Delta X sur Surface Interpolate Point Slope et Delta X Slope et Delta Y Slope à Surface
Propriétés de la géométrie de point
From Point	Spécifie le point par rapport auquel les autres valeurs de propriété de la géométrie sont définies.
Slope	Indique la valeur de pente à partir du point spécifié dans la rangée From point. Cliquez sur [...] pour ouvrir l'éditeur d'expressions, dans lequel vous pouvez saisir ou calculer une valeur.
Delta Y	Indique la valeur d'altitude à partir du point spécifié dans la rangée From point. Cliquez sur [...] pour ouvrir l'éditeur d'expressions, dans lequel vous pouvez saisir ou calculer une valeur.
Reverse Slope Direction	Inverse la pente, celle-ci étant dessinée dans la direction opposée.
Offset Target	Indique le paramètre cible de décalage. Lorsque vous spécifiez une cible de décalage, le décalage de l'objet cible remplace les valeurs de dévers et de pente spécifiées.
Elevation Target	Indique le paramètre cible d'altitude. Si vous indiquez une cible d'altitude, l'altitude de l'objet cible remplace la valeur Delta Y spécifiée.
Superelevation	Spécifie la cible de pente de dévers : Left Inside Lane Slope Left Inside Shoulder Slope Left Outside Lane Slope Left Outside Shoulder Slope Right Inside Lane Slope Right Inside Shoulder Slope Right Outside Lane Slope Right Outside Shoulder Slope None Lorsque vous indiquez une cible de dévers, la pente de l'objet cible remplace la valeur de pente spécifiée.
Ajouter automatiquement un lien
Auto Link To From Point	Trace un lien à partir du point spécifié dans la rangée From point vers le point courant.
Name	Indique le nom du lien.
Codes	Spécifie les codes affectés au lien.
Divers
Comment	Indique des remarques concernant le point. Des commentaires peuvent être affichés dans le groupe de fonctions Preview.

Exemples

Pour consulter des exemples d'utilisation de cet élément de géométrie, ouvrez le fichier d'exemple PKT suivant :

Point Slope and Delta Y.pkt

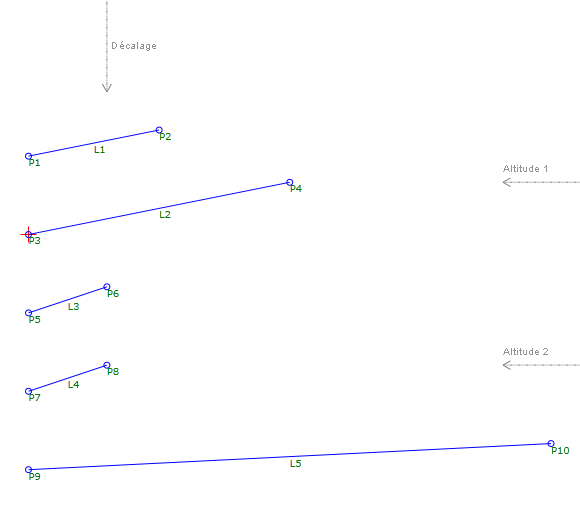

L'exemple PKT contient cinq exemples de point Slope et Delta Y. Chaque type de géométrie de point est défini par les valeurs de paramètre Slope et Delta Y, qui peuvent être remplacées par des paramètres cible donnés. Les mêmes valeurs Slope et Delta Y sont utilisées dans les cinq exemples. L'exemple Static Values (P1 et P2) applique les valeurs, mais les autres exemples utilisent des paramètres cible qui remplacent les valeurs statiques.

Dans l'organigramme, chaque exemple est créé dans une séquence distincte. Pour vérifier les paramètres, sélectionnez le point Slope et Delta Y dans la séquence appropriée, puis consultez les propriétés de géométrie de point dans le groupe de fonctions Properties.
