Slope à Surface

Point: Slope à Surface

Ajoutez un point situé sur une surface cible selon une pente spécifique par rapport à un autre point.

Propriétés

Spécifiez les paramètres suivants dans le groupe de fonctions Properties.

Point
Point Number	Spécifie le numéro du point. Vous pouvez modifier le numéro du point généré automatiquement.
Point Codes	Spécifie les codes affectés au point.
Type de géométrie de point
Type	Spécifie le type du point : Angle et Delta X Angle et Delta Y Angle et Distance Delta X et Delta Y Delta X sur Surface Interpolate Point Slope et Delta X Slope et Delta Y Slope à Surface
Propriétés de la géométrie de point
From point	Spécifie le point par rapport auquel les autres valeurs de propriété de la géométrie sont définies.
Slope	Indique la valeur de pente à partir du point spécifié dans la rangée From point. Cliquez sur [...] pour ouvrir l'éditeur d'expressions, dans lequel vous pouvez saisir ou calculer une valeur.
Reverse Slope Direction	Inverse la pente, celle-ci étant dessinée dans la direction opposée.
Surface Target	Spécifie le paramètre cible de la surface.
Ajouter automatiquement un lien
Auto Link To From Point	Trace un lien à partir du point spécifié dans la rangée From point vers le point courant.
Name	Indique le nom du lien.
Codes	Spécifie les codes affectés au lien.
Divers
Comment	Indique des remarques concernant le point. Des commentaires peuvent être affichés dans le groupe de fonctions Preview.

Exemples

Pour consulter des exemples d'utilisation de cet élément de géométrie, ouvrez le fichier d'exemple PKT suivant :

Point Slope to Surface Example.pkt

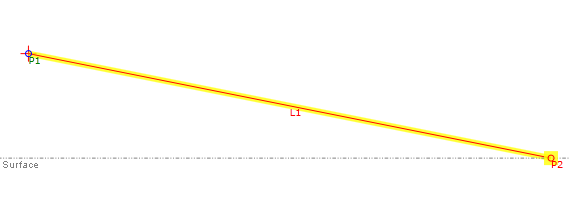

Dans cet exemple, P2 est créé sur la surface selon une pente donnée par rapport à P1. Pour vérifier les paramètres, sélectionnez le point Slope à Surface dans l'organigramme, puis consultez les propriétés de géométrie de point dans le groupe de fonctions Properties.
