Interpolate Point

Point: Interpolate

Consente di aggiungere un punto che si trova ad una distanza interpolata tra un punto iniziale e un punto di destinazione.

Proprietà

Specificare i parametri seguenti nel pannello Properties.

Point
Point Number	Consente di specificare il numero di punto. Il valore di Point Number generato automaticamente è modificabile.
Point Codes	Indica i codici assegnati al punto.
Point Geometry Type
Type	Consente di specificare il tipo di punto: Angle and Delta X Angle and Delta Y Angle and Distance Delta X and Delta Y Delta X on Surface Interpolate Point Slope and Delta X Slope and Delta Y Slope to Surface
Point Geometry Properties
From Point	Consente di specificare il punto al quale sono relativi gli altri valori di proprietà della geometria.
Destination Point	Consente di specificare il punto di destinazione.
Interpolate Parameter	Consente di specificare la distanza interpolata tra i valori From Point e Destination Point alla quale disegnare il punto. Fare clic su [...] per aprire Expression Editor, in cui è possibile immettere o calcolare un valore.
Collegamento ad aggiunta automatica
Auto Link To From Point	Disegna un collegamento dal punto specificato nella riga From Point al punto corrente.
Name	Consente di specificare il nome del collegamento.
Codes	Indica i codici assegnati al collegamento.
Varie
Comment	Indica le note relative al punto. I commenti possono essere visualizzati nel pannello Preview.

Esempi

Per vedere esempi dell'utilizzo di questo elemento di geometria, aprire il seguente file PKT di esempio:

Point Interpolate Point Example.pkt

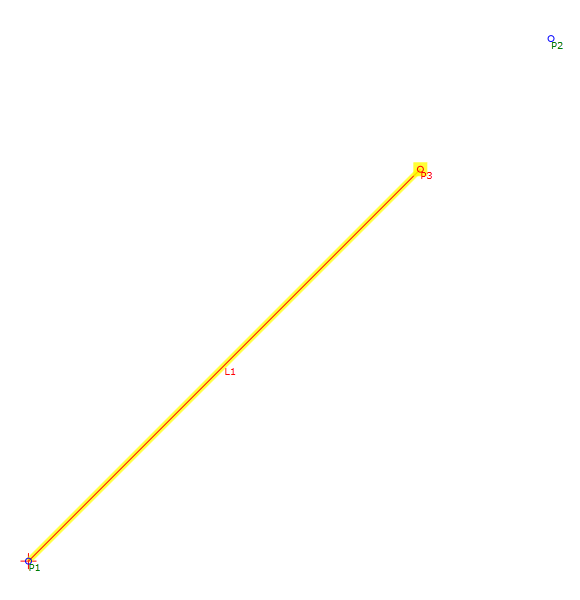

Nell'esempio, P3 si trova al 75% della distanza tra i punti P1 e P2.

Per esaminare i parametri, selezionare Interpolate Point nel diagramma di flusso, quindi visualizzare la sezione Point Geometry Properties del pannello Properties.
