Angle and Delta X

Point: Angle and Delta X

È possibile aggiungere un punto che si trova ad un angolo e ad uno scostamento specificati da un altro punto.

Proprietà

Specificare i parametri seguenti nel pannello Properties.

Point
Point Number	Consente di specificare il numero di punto. Il valore di Point Number generato automaticamente è modificabile.
Point Codes	Indica i codici assegnati al punto.
Point Geometry Type
Type	Consente di specificare il tipo di punto: Angle and Delta X Angle and Delta Y Angle and Distance Delta X and Delta Y Delta X on Surface Interpolate Point Slope and Delta X Slope and Delta Y Slope to Surface
Point Geometry Properties
From Point	Consente di specificare il punto al quale sono relativi gli altri valori di proprietà della geometria.
Reference Point	Consente di specificare il punto che forma, insieme a From Point, la linea di base rispetto a cui è relativo l'angolo.
Reverse Angle Reference	Consente di invertire l'angolo, disegnando il punto nella direzione opposta.
Angle	Consente di specificare l'angolo a partire dalla linea di base creata tra From Point e Reference Point. Nota: Se Reference Point è impostato su None, il valore di Angle è ricavato dal valore positivo di Delta X. Con un valore positivo, l'angolo viene disegnato in senso antiorario a partire da Delta X, mentre con un valore negativo viene disegnato in senso orario da Delta X. Fare clic su [...] per aprire Expression Editor, in cui è possibile immettere o calcolare un valore.
Delta X	Consente di specificare la differenza di scostamento dal punto specificato nella riga From Point. Fare clic su [...] per aprire Expression Editor, in cui è possibile immettere o calcolare un valore.
Offset Target	Specifica il parametro obiettivo per lo scostamento. Quando viene specificato un obiettivo scostamento, lo scostamento dell'oggetto obiettivo sostituisce il valore Delta X specificato.
Collegamento ad aggiunta automatica
Auto Link To From Point	Disegna un collegamento dal punto specificato nella riga From Point al punto corrente.
Name	Consente di specificare il nome del collegamento.
Codes	Indica i codici assegnati al collegamento.
Varie
Comment	Indica le note relative al punto. I commenti possono essere visualizzati nel pannello Preview.

Esempi

Per vedere esempi dell'utilizzo di questo elemento di geometria, aprire il seguente file PKT di esempio:

Point Angle and Delta X.pkt

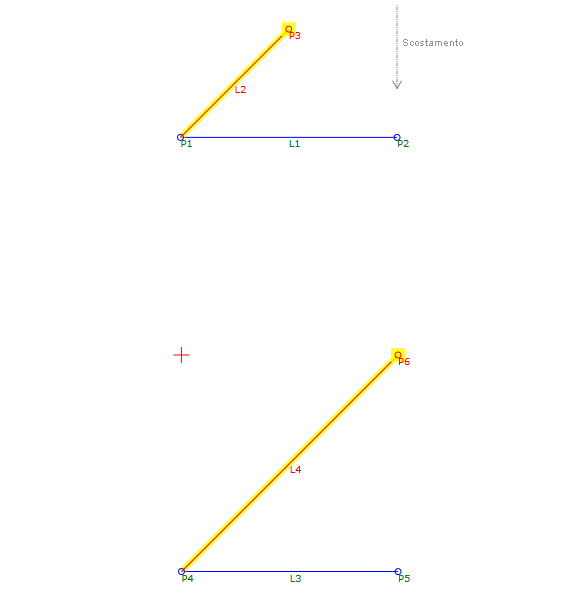

Nel file PKT di esempio sono illustrati due esempi di punti Angle and Delta X. Ogni tipo di geometria punto viene definito in base ai valori del parametro Angle and Delta X e il valore Delta X può essere sostituito da un parametro obiettivo scostamento specifico. In entrambi gli esempi viene utilizzato lo stesso valore Delta X. Nell'esempio Delta X statico (da P1 a P3) il valore viene applicato, ma nell'esempio di Offset Target viene utilizzato un parametro di obiettivo scostamento che sostituisce il valore Delta Y statico.

Nel diagramma di flusso, ciascun esempio viene creato in una sequenza distinta. Per esaminare i parametri, selezionare il punto Angle and Delta X nella sequenza appropriata, quindi visualizzare la sezione Point Geometry Properties del pannello Properties.
