Delta X and Delta Y

Point: Delta X and Delta Y

Consente di aggiungere un punto situato ad uno scostamento e una quota altimetrica specifici da un altro punto.

Proprietà

Specificare i parametri seguenti nel pannello Properties.

Point
Point Number	Consente di specificare il numero di punto. Il valore di Point Number generato automaticamente è modificabile.
Point Codes	Indica i codici assegnati al punto.
Point Geometry Type
Type	Consente di specificare il tipo di punto: Angle and Delta X Angle and Delta Y Angle and Distance Delta X and Delta Y Delta X on Surface Interpolate Point Slope and Delta X Slope and Delta Y Slope to Surface
Point Geometry Properties
From Point	Consente di specificare il punto in cui i valori Delta X and Delta Y sono relativi.
Delta X	Consente di specificare il valore di scostamento dal punto specificato nella riga From Point. Fare clic su [...] per aprire Expression Editor, in cui è possibile immettere o calcolare un valore.
Delta Y	Consente di specificare la differenza della quota altimetrica dal punto specificato nella riga From Point. Fare clic su [...] per aprire Expression Editor, in cui è possibile immettere o calcolare un valore.
Collegamento ad aggiunta automatica
Auto Link To From Point	Disegna un collegamento dal punto specificato nella riga From Point al punto corrente.
Name	Consente di specificare il nome del collegamento.
Codes	Indica i codici assegnati al collegamento.
Varie
Comment	Indica le note relative al punto. I commenti possono essere visualizzati nel pannello Preview.

Esempi

Per vedere esempi dell'utilizzo di questo elemento di geometria, aprire il seguente file PKT di esempio:

Point Delta X and Delta Y Example.pkt

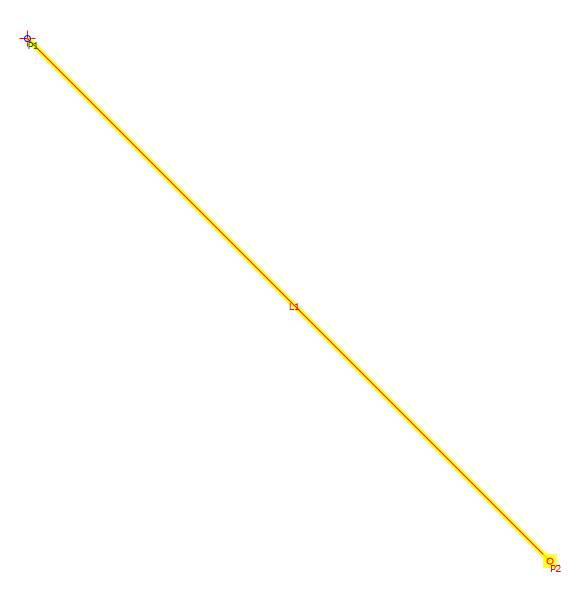

In questo esempio, P1 si trova in corrispondenza dell'origine. P2 è stato creato con uno scostamento pari ad 1 e una quota altimetrica pari a -1 rispetto a P1. Per esaminare i parametri, selezionare il punto Delta X and Delta Y nel diagramma di flusso, quindi visualizzare il pannello Properties.
