Slope to Surface

Point: Slope to Surface

È possibile aggiungere un punto che si trova su una superficie obiettivo ad una pendenza specificata da un altro punto.

Proprietà

Specificare i parametri seguenti nel pannello Properties.

Point
Point Number	Consente di specificare il numero di punto. Il valore di Point Number generato automaticamente è modificabile.
Point Codes	Indica i codici assegnati al punto.
Point Geometry Type
Type	Consente di specificare il tipo di punto: Angle and Delta X Angle and Delta Y Angle and Distance Delta X and Delta Y Delta X on Surface Interpolate Point Slope and Delta X Slope and Delta Y Slope to Surface
Point Geometry Properties
From Point	Consente di specificare il punto al quale sono relativi gli altri valori di proprietà della geometria.
Slope	Consente di specificare il valore di pendenza dal punto specificato nella riga From Point. Fare clic su [...] per aprire Expression Editor, in cui è possibile immettere o calcolare un valore.
Reverse Slope Direction	Consente di invertire la pendenza, disegnandola nella direzione opposta.
Surface Target	Consente di specificare il parametro obiettivo per la superficie.
Collegamento ad aggiunta automatica
Auto Link To From Point	Disegna un collegamento dal punto specificato nella riga From Point al punto corrente.
Name	Consente di specificare il nome del collegamento.
Codes	Indica i codici assegnati al collegamento.
Varie
Comment	Indica le note relative al punto. I commenti possono essere visualizzati nel pannello Preview.

Esempi

Per vedere esempi dell'utilizzo di questo elemento di geometria, aprire il seguente file PKT di esempio:

Point Slope to Surface Example.pkt

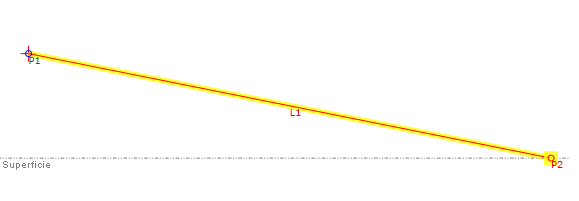

In questo esempio, P2 viene creato sulla superficie ad una pendenza specificata da P1. Per esaminare i parametri, selezionare il punto Slope to Surface nel diagramma di flusso, quindi visualizzare la sezione Point Geometry Properties del pannello Properties.
