Força

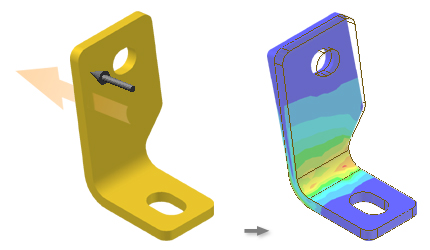

Aplica uma força de magnitude especificada às faces, arestas ou vértices selecionados. Ao selecionar várias entidades, a seleção é limitada ao mesmo tipo da primeira seleção.

Acesso:

Faixa de opções: Guia Análise de tensão Painel Cargas Força

Alternativamente, clique com o botão direito do mouse no nó Cargas no navegador e selecione Carga de força.

Localização Especifica a face, aresta ou vértice no qual aplicar a carga.
Direção

Especifica a direção da força. A direção padrão é perpendicular à face selecionada e com o valor de magnitude. As magnitudes são aplicadas na face.

O Seletor de direção está automaticamente ativo, permitindo a seleção da geometria para definir uma direção de carga diferente.

O comando Reverter direção inverte a direção do vetor selecionado.

Magnitude Especifica a magnitude da força.
OK Crie a força e feche a caixa de diálogo.
Cancelar Feche a caixa de diálogo sem criar a força.
Aplicar Cria a força e mantém a caixa de diálogo aberta.
(Mais) Expande a caixa de diálogo para revelar controles adicionais para especificar o vetor força e controlar a exibição de glifos.
Usar componentes de vetor

Habilita os controles de vetor para que o vetor de carga de força possa ser definido mais explicitamente. Especifica a magnitude para os componentes de vetor apropriados para:

Componentes de vetor

  • Fx = Componente X
  • Fy- componente Y
  • Fz = Componente Z
Exibir glifo Quando marcado, exibe o glifo de força na região de desenho.
Escala Especifica a escala do glifo de força. É possível aumentar ou diminuir o tamanho do glifo.
Especifica a cor do glifo de força.
Nome Especifica um nome para a carga. O nome especificado é exibido no navegador.
