使用背景图像定向摄影机，以便其位置和视野匹配图像的透视。
-
“实用程序”面板 > “工具”卷展栏 > “透视匹配”按钮 > “透视匹配控制”卷展栏
过程
要设置视口以使看到的视图与渲染匹配，请执行下列操作：
- 为视口指定背景。
您也可以通过拖放操作来指定背景。
- 如果“视口配置”对话框

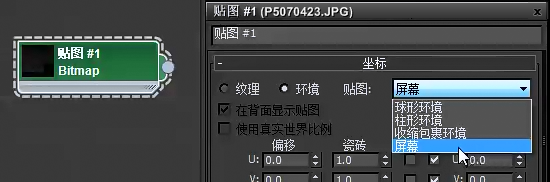

“背景”面板尚未打开，请将其打开，并确保“纵横比”设置为“匹配渲染输出”（此为默认选项）。 - 使用材质编辑器将贴图的“贴图类型”更改为“屏幕”。
要在材质编辑器中放置贴图，请同时打开材质编辑器和“环境”面板。拖动“环境贴图”按钮，并将其放置在活动视图中（对于 Slate 材质编辑器）或一个未使用的示例窗（对于精简材质编辑器）。3ds Max 提示您时，请确保选择“实例”。
- 在“渲染设置”对话框 “输出大小”组中，选择与计划使用的背景图像的纵横比相同的纵横比。
- 在使用背景的视口中，请选择“观察点”(POV) 视口标签菜单 “显示安全框”。
这样可以确保背景的纵横比（如同在视口中显示的那样）与图像本身的纵横比相同。
要将摄影机与背景匹配，请执行以下操作：
- （可选）创建自由摄影机，并将使用背景的视口设置为摄影机视口。 提示： 透视匹配控件在透视视口中也可以使用。但是，透视匹配不使用目标摄影机。
- 转至“实用程序”面板。在“实用程序”卷展栏中，单击“透视匹配”。
- 在“透视匹配控件”卷展栏中，单击以启用“显示没影直线。

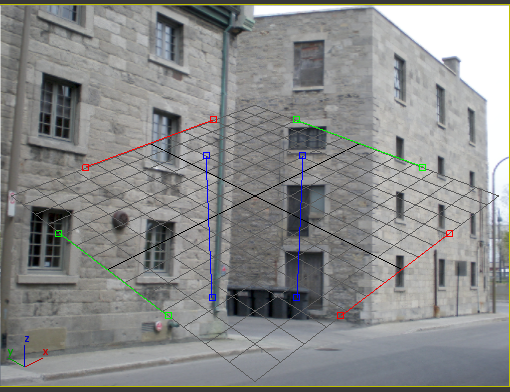

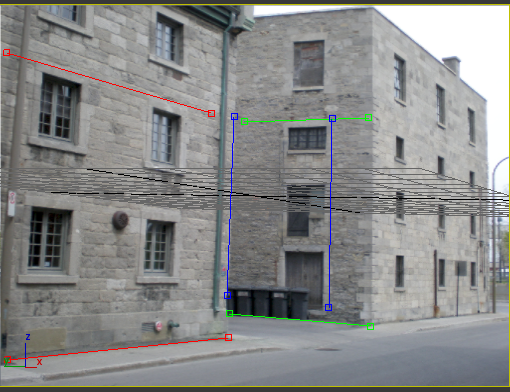

在视口中，3ds Max 会显示六个没影直线 Gizmo。

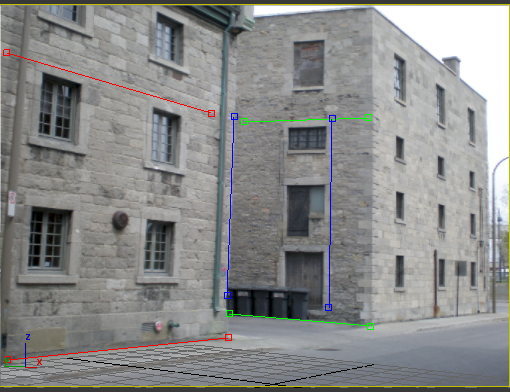

- 使用鼠标将 Gizmo 与位图透视图对齐。
拖动 Gizmo 进行移动，或拖动 Gizmo 的端点以调整大小。目标是要对齐 Gizmo，使它们可指示出位图场景的没影点（或多个没影点）。排列 Gizmo 的红色 (X) 和绿色 (Y) 对，使其看起来彼此是垂直的。排列蓝色 (Z) Gizmo，使其与垂直线对齐。
3ds Max 会调整摄影机的位置，以使场景的透视图与背景对齐。
提示： 根据背景艺术，您可能不需要放置所有六个 Gizmo。“没影点”组中的单选按钮仅可以显示两个轴的 Gizmo。在调整透视 Gizmo 时，可以更改视口的尺寸，或
将视口最大化或最小化。 - 使用“摄影机调整”“水平”和“垂直”微调器，将构造网格放置到所需的位置。
提示： 2D 平移/缩放模式可以帮助您准确放置没影直线 Gizmo。 - 匹配背景的透视图后，请单击“隐藏没影直线”。

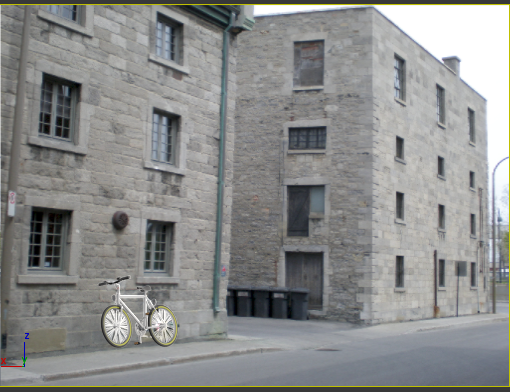

现在，当您在场景中放置对象时，摄影机的观察点可使对象与背景匹配。
- 使用其他透视匹配控件来优化摄影机的位置。
使用“无光/投影/反射”材质，自行车几何体将阴影投射到（不可见）对象上。

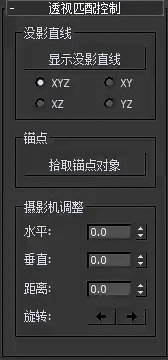

界面
“没影直线”组
- 显示/隐藏没影直线
- 单击以显示或隐藏没影直线 Gizmo，并开始对它们进行调整。 重要： 摄影机必须是自由摄影机。如果视口属于目标摄影机，3ds Max 会在视口中显示一条相关的警告。
- [轴选择单选按钮]
- 用于选择要显示的没影直线轴：全部三个轴 XYZ（默认）或一对轴。
“定位点”组
可以选择对象作为透视匹配的“定位点”。使用对象作为定位点时，透视匹配距离和旋转将使用该对象作为摄影机的轴点。
（平移）对照背景放置几何体。 - 拾取定位点对象
- 单击以启用此控件，然后单击对象将其用作定位点。
按钮标签将更改为显示所拾取对象的名称。如果删除对象，标签将还原为“拾取定位点对象”。
“摄影机调整”组
您可以撤消这些操作。
- 水平
- 在水平方向上平移构造栅格。
- 垂直
- 在垂直方向上平移构造栅格。

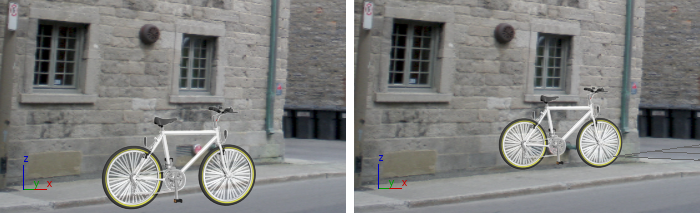

- 距离
- 调整对象的距离。
透视匹配只需通过向前或向后推拉摄影机即可调整距离。
更改距离会更改对象相对于背景的尺寸。

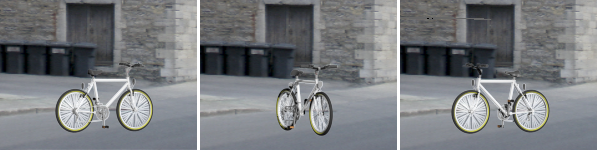

- 旋转
-
这些按钮会围绕您使用“定位点”
“拾取定位点对象”选择的对象来旋转摄影机。除了摄影机的位置之外，此操作不会更改场景的几何体。 如果尚未选择定位点对象，则摄影机会围绕自身的焦点旋转。
旋转摄影机会更改对象相对于背景的方向。
[顺时针] 单击以围绕定位点对象使摄影机顺时针旋转 90 度。
[逆时针] 单击以围绕定位点对象使摄影机逆时针旋转 90 度。
