Cette option permet de définir les aciers longitudinaux dans un élément de la structure BA. L’option est disponible :
- Menu : Béton Armatures > Armature en élévation
- Ruban : ASD - Béton Armatures > Armatures-définition > Armature en élévation
- Barre d'outils : Barres - Définition > Armature en élévation
- Ligne de commande : RBCR_DEF_BAR_BV

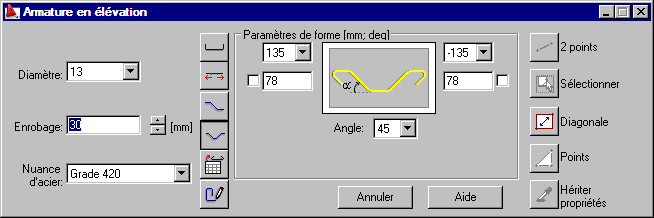

Après un clic sur l'option Armature en élévation, le logiciel affiche la boîte de dialogue permettant la sélection de la forme de l'armature longitudinale (Remarque : cette boîte de dialogue reste visible pendant toute la procédure de définition de l'armature).
La boîte de dialogue Armature en élévation est divisée en trois parties :
- la partie gauche de la boîte de dialogue affiche des informations de base concernant l'armature, issues des paramètres de préférences, notamment le diamètre, l'enrobage et la nuance d'acier
- la partie centrale contient les icônes symbolisant les formes de base des armatures longitudinales et permettant de sélectionner le type d’armature ; la sélection du type d’armature change le contenu du champ avec les paramètres de forme des armatures Remarque : le diamètre de cintrage des barres, tel que spécifié par convention pour les barres d'armature longitudinales
- la partie gauche de la boîte de dialogue comprend quelques icônes qui servent à définir le mode d’édition graphique ; un clic sur une des icônes permet de sélectionner le mode d’interface graphique conformément à la définition spécifique de la zone. Remarque : la définition des barres dans la fenêtre graphique n'est possible qu'après un clic sur une de ces icônes.
La boîte de dialogue est ouverte avec le type et les paramètres des armatures longitudinales précédemment définis.
L'icône
disponible dans le coin inférieur droit de la boîte de dialogue permet de reprendre les paramètres des armatures déjà définies. C’est un outil standard présent dans la plupart des boîtes de dialogue.
Les types d’armatures longitudinales suivantes sont disponibles :
-
Barre droite
-
Barre droite avec génération de l'ancrage
-
Barre relevée - type 1
-
Barre relevée - type 2
-
Barre de la base
-
Barre à forme libre
Après la définition de la forme de la barre, le logiciel affiche la boîte de dialogue Annotation d'armature. Vous pouvez ensuite sélectionner les éléments de l'armature.
Les barres peuvent être également définies à l’aide des commandes disponibles dans le logiciel.
