Elementy Joist Girder

Joist Girder są głównymi elementami ramy.

Ogólny opis

Element Joist Girder jest prostym przęsłem, równomiernie podpierającym rozmieszczone obciążenia skupione z ażurowych stalowych belek stropowych. Te obciążenia skupione są traktowane jako działające w panelu punkty elementów Joist Girder.

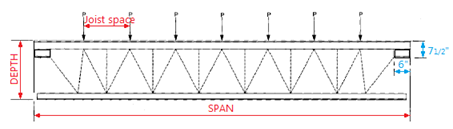

Elementy Joist Girder zostały zaprojektowane tak, aby zapewnić wydajne użycie stali w długich przęsłach. Różne tabele wagi opracowane przez producentów (na przykład Vulcraft) zawierają elementy Joist Girder o głębokości 20 cali na 96 cali i długości do 100 stóp. Standardowa konfiguracja elementu Joist Girder zawiera równoległe pasy z podwieszonymi końcami i rozszerzenia pasa dolnego.

Typy elementów Joist Girder

Istnieją trzy główne typy rozkładu punktów obciążeń dla elementów Joist Girder: G, VG i BG, jak pokazano na poniższym rysunku.
Zgodnie z wymaganiami Steel Joist Institute (SJI) standardowe oznaczenie składa się z czterech części, jak pokazano w poniższym przykładzie:


Przykład standardowego oznaczenia, gdzie:
  • 48 odnosi się do głębokości w calach.
  • G jest typem elementu Joist Girder.
  • 8N jest liczbą odstępów belek
  • 8.8 K odpowiada obciążeniu Kip w każdym panelu (Kip = 1000 funtów).

Moment bezwładności na skręcanie

Przybliżony moment bezwładności dla elementów Joist Girder może być obliczony jako:

0.027*N*P*L*d

Gdzie:
  • N reprezentuje liczbę odstępów belek,
  • P reprezentuje obciążenie punktu panelu w jednostkach Kip,
  • L reprezentuje długość elementu Joist Girder w stopach
  • D reprezentuje efektywną głębokość elementów Joist Girder w calach.
Uwaga: Tabele używane dla elementów Joist Girder są ogólne i stosowane do wszystkich elementów Joist Girder typu: V, G i BG.
