Zakładka służy do definiowania/wyboru profili złożonych (wielogałęziowych). Przekroje złożone składają się z dwóch lub więcej gałęzi połączonych przewiązkami lub skratowaniem. Przekroje takie wykorzystywane są jako profile trzonu słupów (ceowniki, dwuteowniki, kątowniki) oraz profile prętów kratownic (najczęściej zestawy kątowników). Obliczenia statyczne dla tego typu przekrojów przeprowadza się jak dla przekrojów pełnościennych, biorąc pod uwagę charakterystyki obliczone na podstawie rzeczywistego przekroju bez przewiązek i skratowań.

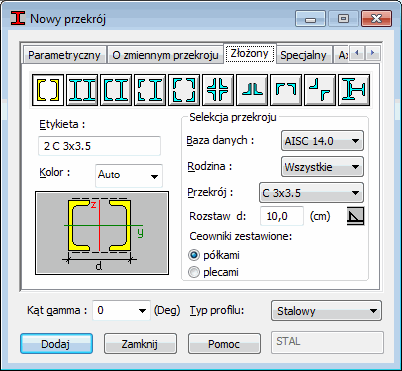

Na poniższym rysunku jest przedstawiona zakładka Złożony w oknie dialogowym Nowy przekrój.
Weryfikacja normowa nośności przekrojów złożonych przebiega analogicznie jak dla profili pełnościennych biorąc pod uwagę zastępczą sztywność dla kierunku z przewiązkami. Zastępcza sztywność uwzględnia wpływ przewiązek oraz smukłość pojedynczej gałęzi. Podczas weryfikacji sprawdzona musi również zostać nośność samych przewiązek lub skratowania.
W powyższym oknie dialogowym określane są dane dotyczące wybranego typu przekroju złożonego (rodzaj i rozstaw gałęzi). Najważniejszą rzeczą jest, że w etykiecie profilu złożonego zapisana jest informacja z jakich profili zdefiniowane są gałęzie profilu. Informacja ta jest bardzo istotna podczas wymiarowania przekroju złożonego. Dane o połączeniu gałęzi (przewiązki lub skratowania) są zapisywane w parametrach normowych pręta; parametry połączenia gałęzi mogą być określane w oknie dialogowym schematów wyboczeniowych. Okno to jest uruchamiane podczas definicji typów prętów stalowych. Podczas wymiarowania pręta o profilu złożonym można wyodrębnić trzy poziomy weryfikacji:
- sprawdzenie nośności przekroju jako całości
- sprawdzenie nośności przekroju gałęzi
- sprawdzenie nośności przewiązek lub skratowań.
Na zakładce Złożony zdefiniowane mogą zostać następujące elementy:
- W górnej części okna dialogowego znajdują się ikony wyboru typu profilu złożonego (wielogałęziowego). Dostępne są następujące typy przekrojów: dwa ceowniki, dwa dwuteowniki, ceownik i dwuteownik, kątowniki i ceownik, dwa kątowniki i cztery kątowniki.
- Zakładka składa się z następujących obiektów:
- Kolor — przypisuje kolor do przekroju.
- W polu Selekcja przekroju znajdują się opcje pozwalające na definicję danych profili gałęzi; ta część okna dialogowego zależy od wybranego typu profilu wielogałęziowego. Należy określić profile gałęzi profili złożonego oraz rozstaw(y) pomiędzy gałęziami przekroju. (Jednostka rozstawu jest ustawiana jako jednostka wymiarów przekroju w preferencjach). Jeżeli włączona jest ikona
, to niedostępne staje się pole edycyjne Rozstaw - oznacza to, że gałęzie pręta wielogałęziowego będą ze sobą połączone spoiną (rozstaw = 0).
Jeżeli wybrana jest opcja Dwa ceowniki, to istnieją dwie możliwości ustawienia ceowników względem siebie:
- ceowniki zestawione plecami
- ceowniki zestawione półkami.
Podobnie jest w przypadku wybrania opcji Ceownik i dwuteownik; ceownik może być ustawiony w stosunku do dwuteownika plecami lub półkami.
Jeżeli wybrana jest opcja Dwa kątowniki, to istnieją dwie możliwości ustawienia kątowników względem siebie:
- kątowniki zestawione krótszymi bokami
- kątowniki zestawione dłuższymi bokami.
Aby uniknąć błędów obliczeniowych spowodowanych złą definicją przekroju złożonego, Robot weryfikuje poprawność geometrii przekroju. Weryfikacja polega na sprawdzeniu, czy profile składające się na przekrój złożony, nie nachodzą na siebie. W przypadku wystąpienia takiego błędu Robot nie pozwala na zapisanie niepoprawnego przekroju złożonego.
