Эта процедура используется, чтобы выбрать поле проекта для вставки в чертеж.

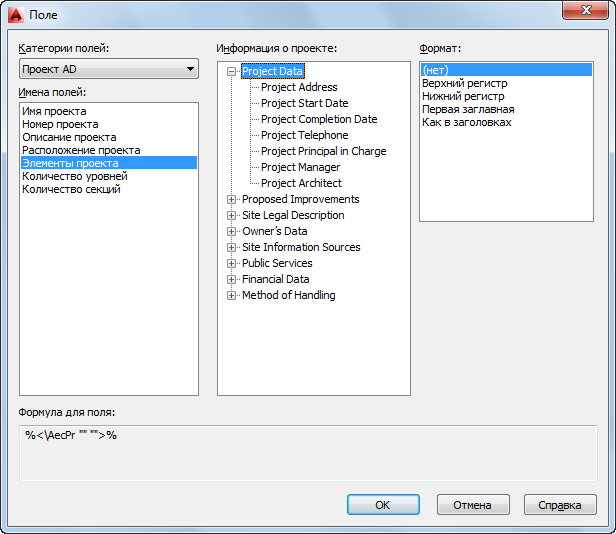

- Откройте диалоговое окно "Поле" одного из следующих компонентов.
Если требуется... то... вставить поле проекта в текстовый элемент, см. раздел Вставка полей в текстовые элементы AutoCAD. вставить поле проекта в многострочный (Мтекст) элемент, см. раздел Вставка полей в многострочный текст AutoCAD. вставить поле проекта в ячейку таблицы AutoCAD, см. раздел Вставки полей в ячейки таблицы AutoCAD. вставить поле проекта в определение атрибута, см. раздел Вставка полей в атрибуты. вставить поле проекта в определение набора свойств, см. раздел Вставка полей в определение набора свойств. вставить поле проекта в свойство атрибута, см. раздел Вставка полей в свойства объекта. вставить поле проекта в стиль объекта, см. раздел Вставка полей в свойства стиля. - В опции "Категория поля" выберите параметр "AD-проект".
В опции "Имена полей" отображаются все поля, относящиеся к проекту.
- Выберите поле, которое требуется вставить.
- Если вы выбрали опцию "Детали проекта", необходимо выбрать детали из категорий, перечисленных в "Информация о проекте".
- Под позицией "Формат" выберите формат текста для поля. Можно выбрать "Верхний регистр", "Нижний регистр".
- Нажмите "ОК".
