Эта процедура используется для выбора поля подшивки, чтобы вставить его в чертеж.

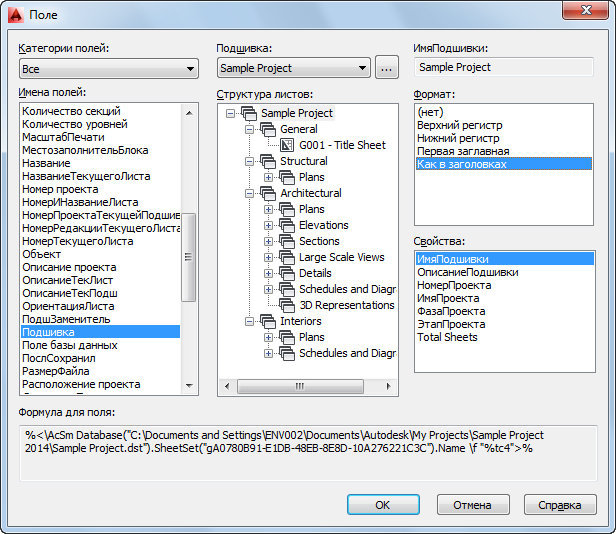

- Откройте диалоговое окно "Поле" одного из следующих компонентов.
Если требуется... то... вставить поле подшивки в текстовый элемент, см. раздел Вставка полей в текстовые элементы AutoCAD. вставить поле подшивки в многострочный текстовый (мтекст) элемент, см. раздел Вставка полей в многострочный текст AutoCAD. вставить поле подшивки в ячейку таблицы AutoCAD, см. раздел Вставка полей в ячейки таблицы AutoCAD. вставить поле подшивки в описание атрибута, см. раздел Вставка полей в атрибуты. вставить поле подшивки в определение набора свойств см. раздел Вставка полей в определения наборов характеристик. вставить поле подшивки в свойство объекта, см. раздел Вставка полей в свойства объекта. вставить поле подшивки в стиль объекта, см. раздел Вставка полей в свойства стиля. - Под позицией "Категория поля" выберите "Подшивка".
В опции "Имена полей" отображаются все поля, относящиеся к проекту.
- Выберите поле, которое требуется вставить.
- Если вы выбрали "ТекПодшПоль" или "ТекЛистПольз" выберите нужное свойство под позицией "Пользовательское имя характеристики".
- Если вы выбрали "Подшивка", то можно выбрать любую подшивку и любой лист для отображения в поле. В качестве гиперссылки можно вставить поле подшивки или листа, и при нажатии на поле в чертеже откроется лист или подшивка, связанная с этим полем.
При необходимости перейдите к другой подшивке.
- Если вы выбрали "ПодшЗаменитель", выберите нужный заместитель в опции "Тип заместителя". Прим.: Поля для заголовка листа, номера листа, описания листа, заголовка вида и номера вида могут быть связаны с гиперссылкой, которая переходит по ссылке к листу или виду пространства модели.
- В опции "Формат" выберите формат текста и формат даты для поля.
- Нажмите "ОК".
