Диспетчер проектов

Собирает принадлежащие проекту чертежи и управляет ими.

 Лента: Выберите вкладку "Главная" панель "Проект" Диспетчер проектов

 Ввод команды:  projectmanager

Элементы управления проектом

Предоставляет способ открытия проектов и запуска отчетов по ним.

Имя проекта

Отображает имя текущего проекта. По умолчанию отображается последний открытый проект.

При первом открытии Диспетчера проектов отображается проект по умолчанию. В списке имен проектов также отображаются следующие параметры:

• Ранее открытые проекты. Отображает список последних открытых проектов.
• Открыть. Отображает диалоговое окно открытия, где можно найти и выбрать существующий файл project.xml.
• Создать проект. Отображает мастер настройки проекта.
• Образец проекта. Отображает образец проекта, предоставленный вместе с продуктом.

Кнопка "Опубликовать"

Отображает диалоговое окно публикации.

Кнопка "Отчеты"

Отображает список отчетов, которые можно запустить, включая пользовательские.

• Диспетчер данных. Отображает Диспетчер данных.
• Экспорт данных. Отображает диалоговое окно "Экспорт данных отчета".
• Импорт данных. Открывает диалоговое окно "Импорт из".
• Отчеты. Открывает Диспетчер данных в режиме "Отчеты о проектах".

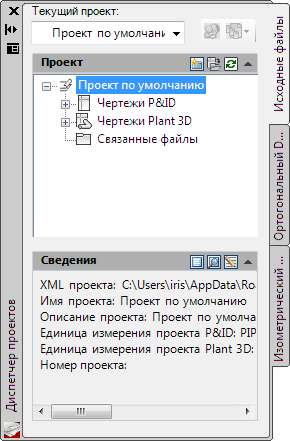

Панель "Проект"

Задает общую организацию чертежей в проекте.

Можно добавлять, удалять чертежи и папки, а также менять их порядок. Также можно выбирать чертежи и папки для включения их данных в отчеты.

Панель инструментов панели "Проект"

Содержит кнопки для открытия, добавления и обновления состояния чертежей.

•   Создать чертеж. Отображает диалоговое окно "Создание файла DWG", где можно создать новый чертеж на основе шаблона по умолчанию и добавить его в дерево проекта.
•   Копировать чертеж в проект. Открытие диалогового окна "Выбор чертежей для копирования в проект", где можно выбрать один или несколько файлов для копирования в проект.
•   Обновить состояние DWG. Проверяет, редактируются ли другим пользователем какие-либо чертежи или файлы проекта.
Прим.: При обновлении также выполняется синхронизация чертежа с проектом. Автоматическая синхронизация задается с помощью свойства synchstylesmode.

Узлы дерева проекта

Каждый узел в дереве проекта обозначается определенным значком.

•   Узел проекта. Представляет организационную единицу верхнего уровня в иерархии дерева проекта.
•   Узел чертежей P&ID. Представляет группировку по умолчанию чертежей P&ID, которую нельзя удалить. Внутри этой папки можно добавлять вложенные папки.
•   Узел чертежей Plant 3D. Представляет группировку по умолчанию чертежей Plant 3D, которую нельзя удалить. Внутри этой папки можно добавлять вложенные папки.
•   Узел связанных файлов. Представляет группировку по умолчанию для связанных файлов, которую нельзя удалить. Также представляет папки, которые можно создавать под любой группировкой по умолчанию.
•   Узел чертежа. Представляет чертеж в проекте.
•   Узел заблокированного чертежа. Представляет чертеж, редактирование которого выполняется в данный момент.
•   Узел отсутствующего чертежа. Представляет чертеж, который был перемещен или удален.
•   Узел чертежа по внешней ссылке. Представляет чертеж, на который ссылается проект, но он не принадлежит проекту.
•   Узел чертежа по внешней ссылке из проекта. Представляет чертеж, на который ссылается проект и который принадлежит проекту.

Панель "Подробности"

Предоставляет информацию о проекте или о чертежах, выбранных в области дерева Диспетчера проектов.

Чтобы изменить отображение, нажмите соответствующую кнопку на панели инструментов панели "Подробности".

Подробности

Отображает информацию о выбранном узле.

• Сведения о проекте. Отображает информацию о проекте, включая расположение проекта, имя, описание, тип единиц измерения и номер.
• Подробности чертежа. Отображает статус чертежа, описание, имя файла, расположение, размер файла, а также даты сохранения и редактирования.

Просмотр

Если выбран узел чертежа, отображает небольшое изображение чертежа для предварительного просмотра.

История работы (только вкладка "Исходные файлы")

Если выбран чертеж, отображает все записи истории работы по чертежу.

В значениях времени и даты используются текущие системные настройки Windows.

• Дата изменения. Отображает дату и время правок, связанных с последней записью в истории работы.
• Пользователь. Отображает имя входа пользователя, который открыл чертеж для редактирования.
• Статус. Отображает статус чертежа. Категории статуса различаются в зависимости от стандартов, используемых в организации. К ним могут относиться следующие:
  • Не указано. Статус не назначен.
  • Выполняется. Проект открыт для редактирования.
  • Рассмотрение. Проект готов к рассмотрению.
  • Редакция 1-4. Номер черновика проекта.
  • Финальная. Проект является финальной версией.
  • Архивная. Проект готов к архивации.
  • Управление. Отображает Диспетчер статуса проектов, в котором можно настроить параметры статуса.
• Примечания. Отображает описания, введенные лицом, которое обновляет историю работы. Существующие примечания может обновить только исходный автор записи в истории работы.

Контекстные меню: узлы дерева проекта на всех вкладках

Следующие параметры, перечисленные в алфавитном порядке, отображаются, если щелкнуть правой кнопкой мыши узел в дереве проекта. Доступные параметры зависят от типа выбранного узла.

Пункт меню	Вкладка	Узел	Описание
Добавить историю работы	Исходные файлы	Именованный чертеж P&ID Именованный чертеж Plant 3D	Отображает диалоговое окно "История работы", где можно обновить статус и добавить записи.
Проверить проект	Исходные файлы Ортогональный DWG Изометрический DWG	Проект	Проверяет проект на наличие ошибок.
Закрыть проект	Исходные файлы Ортогональный DWG Изометрический DWG	Проект	Закрывает текущий проект.
Свернуть	Исходные файлы Ортогональный DWG Изометрический DWG	Добавленная папка	Сворачивает содержимое папки и помещает знак плюс перед ее именем.
Сжать базу данных	Исходные файлы Ортогональный DWG Изометрический DWG	Проект	Сжимает базу данных проекта.
Копировать чертеж в проект	Исходные файлы Ортогональный DWG	Чертежи P&ID Чертежи Plant 3D Двумерные чертежи	Отображает диалоговое окно "Выбор чертежей для копирования в проект".
Копировать файл в проект	Исходные файлы	Связанные файлы	Отображает диалоговое окно "Выбор файлов".
Создать смежный вид	Ортогональный DWG	Ортогональный вид	Создает новый вид, смежный с текущим, например, расположенный сверху или снизу.
Диспетчер данных	Исходные файлы	Чертежи P&ID Именованный чертеж P&ID Чертежи Plant 3D Именованный чертеж Plant 3D	Отображает Диспетчер данных.
Удалить вид	Ортогональный DWG	Именованный ортогональный вид	Удаляет ортогональный вид.
Свойства автосоздания чертежей	Исходные файлы	Именованный чертеж P&ID Именованный чертеж Plant 3D	Отображает диалоговое окно "Свойства автосоздания чертежей", где можно задать автоматически создаваемые свойства чертежей.
Изменить вид	Ортогональный DWG	Именованный ортогональный вид	Отображает OrthoCube в окне "Выбор ортогонального вида". Можно отредактировать конфигурацию ортогонального вида, выбрать модели, которые будут в него включены, изменить масштаб и т. д.
Экспорт данных	Исходные файлы	Чертежи P&ID Чертежи Plant 3D	Отображает диалоговое окно "Экспорт данных отчета".
Экспортировать в PCF	Изометрический DWG	Узел номера линии	Отображает диалоговое окно "Сохранить PCF как".
Фильтр для	Изометрический DWG	Установить, Окончательный, Напряжение Изометрические чертежи	Отображает окно, в котором можно выбрать критерии фильтрации для просмотра только нужных номеров линий.
Импорт данных	Исходные файлы	Чертежи P&ID Чертежи Plant 3D	Отображает диалоговое окно "Импорт из".
Найти чертеж	Исходные файлы Ортогональный DWG	Именованный чертеж P&ID Именованный чертеж Plant 3D Именованный двумерный чертеж	Выполняет поиск переименованного или перемещенного чертежа. С помощью этого параметра можно найти чертеж, который отображается в Диспетчере проектов со значком отсутствующего файла.
Создать чертеж	Исходные файлы Ортогональный DWG	Чертежи P&ID Чертежи Plant 3D Двумерные чертежи	Открывает диалоговое окно "Создание файла DWG".
Создать папку	Исходные файлы	Чертежи P&ID Чертежи Plant 3D Связанные файлы	Отображает диалоговое окно "Свойства папки проекта", где можно создать новую папку.
Создать изометрический экспресс-чертеж	Изометрический DWG	Установить, Окончательный, Напряжение Номер линии	Отображает диалоговое окно "Создание изометрического экспресс-чертежа", где можно создать новый изометрический чертеж.
Создать производственный изометрический чертеж	Изометрический DWG	Установить, Окончательный, Напряжение Номер линии	Отображает диалоговое окно "Создание производственного изометрического чертежа", где можно создать новый изометрический чертеж.
Открыть	Исходные файлы Ортогональный DWG Изометрический DWG	Именованный чертеж Связанные файлы	Отображает выбранный чертеж.
Открыть для чтения	Исходные файлы Ортогональный DWG Изометрический DWG	Именованный чертеж P&ID Именованный чертеж Plant 3D Именованный двумерный чертеж Именованный изометрический чертеж	Отображает выбранный чертеж со статусом только для чтения. Сохранить изменения в чертежах, открытых только для чтения, нельзя.
Свойства	Исходные файлы Ортогональный DWG Изометрический DWG	Созданная пользователем папка (кроме изометрических) Проект Чертеж (кроме изометрических)	Задает информацию о выбранном узле. Если выбран проект, отображается диалоговое окно. Если выбрана папка, отображается диалоговое окно "Свойства папки проекта". Если выбран чертеж, отображается диалоговое окно "Свойства чертежа".
Публикация	Исходные файлы Ортогональный DWG Изометрический DWG	Проект Чертеж	Задание листов чертежа, которые можно компоновать, менять порядок следования, копировать, переименовывать и сохранять для публикации в многолистовом наборе чертежей.
Обновить список внешних ссылок	Исходные файлы	Чертеж	Обновляет и изменяет список внешних ссылок для чертежа.
Исключить чертеж	Исходные файлы Ортогональный DWG Изометрический DWG	Именованный чертеж P&ID Именованный чертеж Plant 3D Именованный двумерный чертеж Именованный изометрический чертеж	Удаляет выбранный чертеж из проекта. Это действие не удаляет чертеж с компьютера.
Удалить файл	Исходные файлы	Именованный файл	Удаляет выбранный файл из проекта. Это действие не удаляет файл с компьютера.
Удалить папку	Исходные файлы	Любая пустая папка, которая была добавлена в проект	Удаляет выбранную папку из дерева. Этот пункт доступен только для папок, которые не содержат вложенных папок и чертежей.
Переименовать чертеж	Исходные файлы Ортогональный DWG Изометрический DWG	Именованный чертеж P&ID Именованный чертеж Plant 3D Именованный двумерный чертеж Именованный изометрический чертеж	Переименовывает чертежи проекта. Не поддерживается для вложенных внешних ссылок и файлов, доступных только для чтения.
Повторно сохранить все чертежи проекта	Исходные файлы Ортогональный DWG Изометрический DWG	Проект	Сохраняет изменения, внесенные во все чертежи открытого проекта или во все чертежи, которые были изменены в ходе текущего сеанса.
Показать используемые внешние ссылки	Исходные файлы	Чертеж	Проверяет неоткрытые чертежи на наличие внешних ссылок и выводит список внешних ссылок в Диспетчере проектов.
Обновить аннотацию	Ортогональный DWG	Именованный двумерный чертеж	Обновляет аннотации в двумерном чертеже для отражения изменений в модели, на которую он ссылается.
Обновить вид	Ортогональный DWG	Именованный ортогональный вид	Обновляет вид в двумерном чертеже для отражения изменений в модели, на которую он ссылается.
Обновить виды	Ортогональный DWG	Именованный двумерный чертеж	Обновляет все виды в двумерном чертеже для отражения изменений в модели, на которую он ссылается. Эта операция может занять длительное время, в зависимости от сложности модели и количества видов.
Проверка	Исходные файлы	Чертежи P&ID Именованный чертеж P&ID Чертежи Plant 3D Именованный чертеж Plant 3D	Запускает программу проверки для одного или нескольких чертежей P&ID и отображает список ошибок в окне "Итоговый отчет".
Проверить проект	Исходные файлы	Проект	Запускает программу проверки для всего проекта и отображает список ошибок в окне "Итоговый отчет".
Проверить вид	Ортогональный DWG	Именованный ортогональный вид	Проверяет вид в двумерном чертеже по модели, на которую он ссылается, на предмет возможных изменений. При их наличии вид или чертеж могут быть обновлены.
Проверить виды	Ортогональный DWG	Именованный двумерный чертеж	Проверяет все виды в двумерном чертеже по модели, на которую он ссылается, на предмет возможных изменений. При их наличии чертеж может быть обновлен.
Параметры проверки	Исходные файлы	Проект	Отображает диалоговое окно "Параметры проверки P&ID", где можно выбрать критерии, по которым будет осуществлена проверка на наличие ошибок.
Итоговый отчет	Исходные файлы	Проект	Отображает окно "Итоговый отчет", где можно просмотреть итоги по помеченным ошибкам.
