关于排水设计

使用 Drainage Design for InfraWorks 360 创建流域、涵洞和排水管网模型。查看和分析排水管网的单个排水结构或部分的性能。从默认或自定义零部件目录中选择管道和连接件，“排水设计”可以将其与 Autodesk AutoCAD Civil 3D 共享。

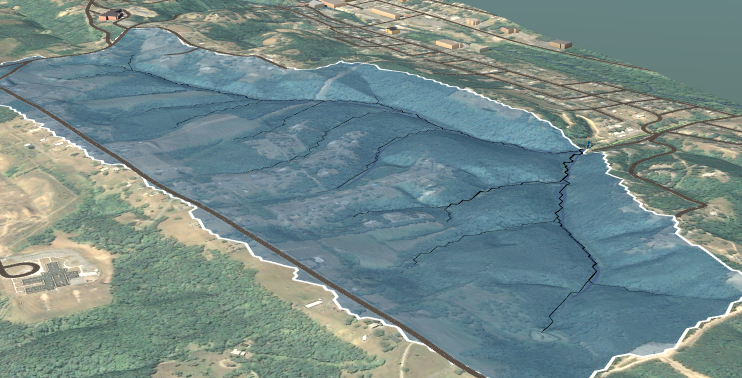

流域	识别和分析流域及河流流量。
排水管网	将排水管网布局添加到选定道路或设计道路。 一次一个地放置管道、进水口、检查井、出水口或组合并修改排水管网要素。 “亮显排水管网”显示连接到所选任何结构的网络的完整范围。 运行“调整排水管网尺寸”工具来微调管道直径、坡度和地下结构。 该工具使用以全流量运行时的标准。在调整草图设计后使用它。 如果设计道路变化很大，则删除排水结构或整个管网。
涵洞	手动添加涵洞。 修改涵洞尺寸或位置。

注： 一次添加一个或几个结构的排水管工具使用“智能工具”图标。排水管工具用于在一次操作中填充（调整或删除）选定设计道路的结构网络，该工具位于选定设计道路的右键单击菜单中：

有关一组简短的工具介绍视频，请参见排水设计视频播放列表。

分析驱动的排水设计和工具

Drainage Design for InfraWorks 360 基于行业制定的结构大小、材质和放置标准，应用分析驱动的设计规则。例如，排水设计分析对组件道路的上下文放置、坡度和材质作出响应。进水口位置、支流区域、边沟跨距和进水口性能的分析利用零部件材质（可能具有不同的径流系数）以及横向坡度来调整进水口的放置和坡度，形成雨水条件下的最佳解决方案。

您可以在画布中或结构的资源卡上查看这些设计规则使用的关键数据。您可以更改设计决策，以符合您的模型的需求，在画布中进行更改、编辑结构的资源卡上的特性或数据，或从目录中选择不同的零件。

分析工具可用于分析和检验模型中关键排水结构的性能：

• 进水口分析通过选择进水口，即可检查两个进水口之间的曲面排水性能。该工具实时对更改作出响应。
• 检查性能显示数据，并直观地显示管道的两个接头之间的水力坡降线和能量坡降线的性能。该工具可识别过载管道和浸水检查井。

管道接头零件目录和 AutoCAD Civil 3D

排水设计为管道接头（检查井、进水口出水口）提供默认零部件目录。该目录也可用于 Autodesk AutoCAD Civil 3D。若两个应用程序都使用该目录中的零件，则在您将这些对象从 Civil 3D 导回到 InfraWorks 360 时，InfraWorks 360 可一并显示其逼真的视觉效果，并保留 AutoCAD Civil 3D 设计工作。（为这些导回到 AutoCAD Civil 3D 中的排水对象自动设置设施类型）。有关详细信息，请参见 AutoCAD Civil 3D 在线帮助中的关于在 AutoCAD Civil 3D 和 Autodesk InfraWorks 360 之间交换数据。

注： 使用 Project Kameleon（预览）自定义零部件零件目录。

您可以使用 Project Kameleon（预览）创建和发布自定义零件目录，与“添加铺装层排水管”和“绘制排水管网”工具共同使用。已发布到模型的自定义目录也可以发布到 AutoCAD Civil 3D，以方便使用。请参见 Project Kameleon（预览）网站。
