2D kontura

Přístup:

Pás karet: karta CAM panel 2D frézování 2D kontura

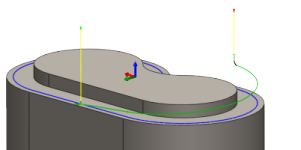

Strategie 2D kontura umožňuje vybrat vstupní geometrii z 2D náčrtů nebo výběrem ploch v geometrii součásti. Strategie pak pracuje na hranách vybraných ploch promítnutím hran do roviny nástroje. Tato strategie, stejně jako všechny 2D operace, není chráněna proti podřezání a nástroj může podřezat libovolné povrchy a tělesa. Je vaší odpovědností zajistit, že výsledná trajektorie nástroje zaručí požadovaný výsledek.

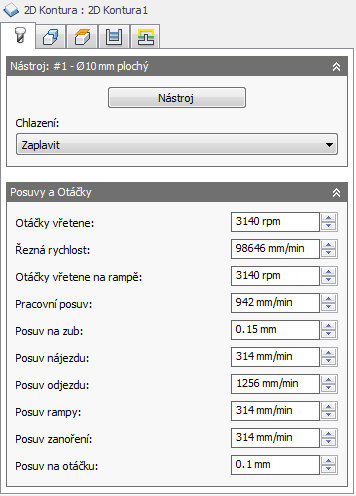

Nastavení na kartě Nástroj

Chladivo:

Jedná se o typ chladiva použitého s nástrojem.

Rychlost vřetena:

Jedná se o rotační rychlost vřetena.

Povrchová rychlost:

Jedná se o rychlost vřetena, která je vyjádřena jako rychlost nástroje na povrchu.

Rychlost vřetena na rampě:

Jedná se o rotační rychlost vřetena při provádění pohybů na rampě.

Rychlost řezného posuvu:

Jedná se o posuv použitý při řezání.

Posuv na zub:

Jedná se o rychlost řezného posuvu, která je vyjádřena jako hodnota posuvu na zub.

Rychlost posuvu při nájezdu:

Jedná se o posuv použitý při nájezdu do řezného pohybu.

Rychlost posuvu při odjezdu:

Jedná se o posuv použitý při odjezdu z řezného pohybu.

Rychlost posuvu rampy:

Jedná se o posuv použitý při provádění spirálovitého rampování do polotovaru.

Rychlost posuvu při zanoření:

Jedná se o posuv použitý při zanořování do polotovaru.

Posuv na rotaci:

Jedná se o rychlost posuvu při zanoření, která je vyjádřena jako hodnota posuvu na rotaci.

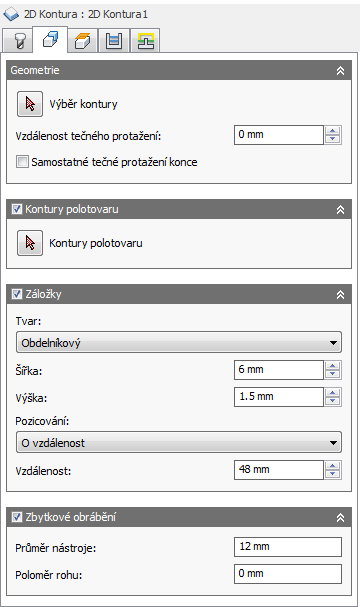

Nastavení na kartě Geometrie

Vzdálenost tečného prodloužení:

Určuje vzdálenost, o kterou se tečně prodlouží otevřené kontury.

Žádné tečné prodloužení

Tečné prodloužení 10 mm

Samostatné tečné protažení konce

Umožňuje zadat hodnotu vzdálenosti tečného prodloužení konce.

Vzdálenost tečného protažení konce:

Určuje vzdálenost, o kterou se na konci tečně prodlouží otevřené kontury.

Kontury polotovaru

Chcete-li určit obvod polotovaru, který je třeba změnit na plochu, povolte tuto možnost.

Upínky

Na dráze nástroje 2D kontura můžete přidat upínky a upevnit tak obrobek při obrábění okolního materiálu. Upínky jsou velmi užitečné při řezání tenkého plastu nebo dřeva pomocí 2D routerů.

• Tvar – zvolte mezi následujícími možnostmi tvarů upínek: Obdélníkové nebo Trojúhelníkové.
• Šířka – zadejte hodnotu šířky upínky.
• Výška – zadejte hodnotu výšky upínky.
• Pozicování – Můžete nastavit vzdálenost mezi upínkami na konkrétní numerickou hodnotu (Podle vzdálenosti) nebo vybrat body podél trasy kontury, kterými označíte požadované pozice upínek (V bodech).
• Vzdálenost – zadejte hodnotu vzdálenosti mezi upínkami.
• Polohy – pomocí ukazatele myši vyberte body podél trasy kontury, které označují umístění upínek.

Obdélníkové upínky

Trojúhelníkové upínky

Zbytkové obrábění

Omezí operaci tak, aby byl odstraněn pouze materiál, který nemohla odstranit předchozí operace či nástroj.

Zbytkové obrábění zapnuto

Zbytkové obrábění vypnuto

Průměr nástroje:

Určuje průměr nástroje pro zbytkový materiál.

Poloměr rohu:

Určuje poloměr rohu nástroje pro zbytkový materiál.

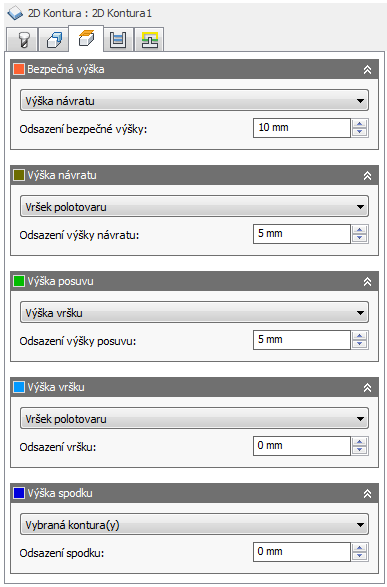

Nastavení na kartě Výšky

Výška volného prostoru

Výška volného prostoru je první výškou, do které se nástroj přesune rychloposuvem při přechodu na začátek dráhy nástroje.

Výška volného prostoru

• Výška návratu: jedná se o přírůstkové odsazení od výšky návratu.
• Výška posuvu: jedná se o přírůstkové odsazení od výšky posuvu.
• Horní výška: jedná se o přírůstkové odsazení od horní výšky.
• Dolní výška: jedná se o přírůstkové odsazení od dolní výšky.
• Horní část modelu: jedná se o přírůstkové odsazení od horní části modelu.
• Dolní část modelu: jedná se o přírůstkové odsazení od dolní části modelu.
• Horní část materiálu: jedná se o přírůstkové odsazení od horní části materiálu.
• Dolní část materiálu: jedná se o přírůstkové odsazení od dolní části materiálu.
• Vybrané kontury: jedná se o přírůstkové odsazení od kontury vybrané na modelu.
• Výběr: jedná se o přírůstkové odsazení od bodu (vrcholu), hrany nebo plochy vybrané(ho) v modelu.
• Počátek (absolutní): jedná se o absolutní odsazení od počátku, který je definován v možnosti Nastavení nebo Orientace nástroje v rámci určité operace.

Odsazení výšky volného prostoru:

Použije se odsazení bezpečné výšky, které je ovlivněno tím, jaký režim bezpečné výšky byl vybrán v rozevíracím seznamu výše.

Výška návratu

Režim výšky návratu nastaví výšku, do které se nástroj posune před dalším řezným průchodem. Režim výšky návratu musí být nastaven na hodnotu vyšší, než je nastaveno u parametrů Výška posuvu a Horní část. Režim výšky návratu se používá spolu s následným odsazením ke stanovení výšky.

Výška návratu

• Výška volného prostoru: jedná se o přírůstkové odsazení od výšky volného prostoru.
• Výška posuvu: jedná se o přírůstkové odsazení od výšky posuvu.
• Horní výška: jedná se o přírůstkové odsazení od horní výšky.
• Výška návratu: jedná se o přírůstkové odsazení od výšky návratu.
• Horní část modelu: jedná se o přírůstkové odsazení od horní části modelu.
• Dolní část modelu: jedná se o přírůstkové odsazení od dolní části modelu.
• Horní část materiálu: jedná se o přírůstkové odsazení od horní části materiálu.
• Dolní část materiálu: jedná se o přírůstkové odsazení od dolní části materiálu.
• Vybrané kontury: jedná se o přírůstkové odsazení od kontury vybrané na modelu.
• Výběr: jedná se o přírůstkové odsazení od bodu (vrcholu), hrany nebo plochy vybrané(ho) v modelu.
• Počátek (absolutní): jedná se o absolutní odsazení od počátku, který je definován v možnosti Nastavení nebo Orientace nástroje v rámci určité operace.

Odsazení výšky návratu:

Použije se odsazení výšky návratu, které je ovlivněno tím, jaký režim výšky návratu byl vybrán v rozevíracím seznamu výše.

Výška posuvu

Režim výšky posuvu nastaví výšku, do které se nástroj rychloposuvem přesune před změnou rychlosti na rychlost posuvu nebo zanoření do součásti. Režim výšky posuvu by měl být nastaven na hodnotu, která je vyšší než hodnota parametru Horní část. Vrtací operace tuto výšku použije jako počáteční výšku posuvu a jako výšku návratu přerušení záběru. Režim výšky posuvu se používá spolu s následným odsazením ke stanovení výšky.

Výška posuvu

• Výška volného prostoru: jedná se o přírůstkové odsazení od výšky volného prostoru.
• Výška návratu: jedná se o přírůstkové odsazení od výšky návratu.
• Zakázáno: Zákaz možnosti Výška posuvu způsobí rychloposuv nástroje dolů k nájezdu.
• Horní výška: jedná se o přírůstkové odsazení od horní výšky.
• Dolní výška: jedná se o přírůstkové odsazení od dolní výšky.
• Horní část modelu: jedná se o přírůstkové odsazení od horní části modelu.
• Dolní část modelu: jedná se o přírůstkové odsazení od dolní části modelu.
• Horní část materiálu: jedná se o přírůstkové odsazení od horní části materiálu.
• Dolní část materiálu: jedná se o přírůstkové odsazení od dolní části materiálu.
• Vybrané kontury: jedná se o přírůstkové odsazení od kontury vybrané na modelu.
• Výběr: jedná se o přírůstkové odsazení od bodu (vrcholu), hrany nebo plochy vybrané(ho) v modelu.
• Počátek (absolutní): jedná se o absolutní odsazení od počátku, který je definován v možnosti Nastavení nebo Orientace nástroje v rámci určité operace.

Odsazení výšky posuvu:

Použije se odsazení výšky posuvu vztahující se k výběru režimu výšky posuvu ve výše uvedeném rozevíracím seznamu.

Horní výška

Režim horní výšky nastaví výšku, která popisuje horní část řezu. Režim horní výšky by měl být nastaven na hodnotu, která je nižší než hodnota parametru Dolní část. Režim horní výšky se používá spolu s následným odsazením ke stanovení výšky.

Horní výška

• Výška volného prostoru: jedná se o přírůstkové odsazení od výšky volného prostoru.
• Výška návratu: jedná se o přírůstkové odsazení od výšky návratu.
• Výška posuvu: jedná se o přírůstkové odsazení od výšky posuvu.
• Dolní výška: jedná se o přírůstkové odsazení od dolní výšky.
• Horní část modelu: jedná se o přírůstkové odsazení od horní části modelu.
• Dolní část modelu: jedná se o přírůstkové odsazení od dolní části modelu.
• Horní část materiálu: jedná se o přírůstkové odsazení od horní části materiálu.
• Dolní část materiálu: jedná se o přírůstkové odsazení od dolní části materiálu.
• Vybrané kontury: jedná se o přírůstkové odsazení od kontury vybrané na modelu.
• Výběr: jedná se o přírůstkové odsazení od bodu (vrcholu), hrany nebo plochy vybrané(ho) v modelu.
• Počátek (absolutní): jedná se o absolutní odsazení od počátku, který je definován v možnosti Nastavení nebo Orientace nástroje v rámci určité operace.

Horní odsazení:

Použije se horní odsazení, které je ovlivněno tím, jaký režim horní výšky byl vybrán v rozevíracím seznamu výše.

Dolní výška

Režim výšky spodku určuje konečnou výšku či hloubku obrobení a nejnižší hloubku, do které nástroj v polotovaru sestoupí. Režim výšky spodku musí být nastaven na hodnotu, která je nižší než hodnota parametru Horní část. Režim výšky spodku se používá spolu s následným odsazením ke stanovení výšky.

Dolní výška

• Výška volného prostoru: jedná se o přírůstkové odsazení od výšky volného prostoru.
• Výška návratu: jedná se o přírůstkové odsazení od výšky návratu.
• Výška posuvu: jedná se o přírůstkové odsazení od výšky posuvu.
• Horní výška: jedná se o přírůstkové odsazení od horní výšky.
• Horní část modelu: jedná se o přírůstkové odsazení od horní části modelu.
• Dolní část modelu: jedná se o přírůstkové odsazení od dolní části modelu.
• Horní část materiálu: jedná se o přírůstkové odsazení od horní části materiálu.
• Dolní část materiálu: jedná se o přírůstkové odsazení od dolní části materiálu.
• Vybrané kontury: jedná se o přírůstkové odsazení od kontury vybrané na modelu.
• Výběr: jedná se o přírůstkové odsazení od bodu (vrcholu), hrany nebo plochy vybrané(ho) v modelu.
• Počátek (absolutní): jedná se o absolutní odsazení od počátku, který je definován v možnosti Nastavení nebo Orientace nástroje v rámci určité operace.

Dolní odsazení:

Použije se dolní odsazení, které je ovlivněno tím, jaký režim výšky spodku byl vybrán v rozevíracím seznamu výše.

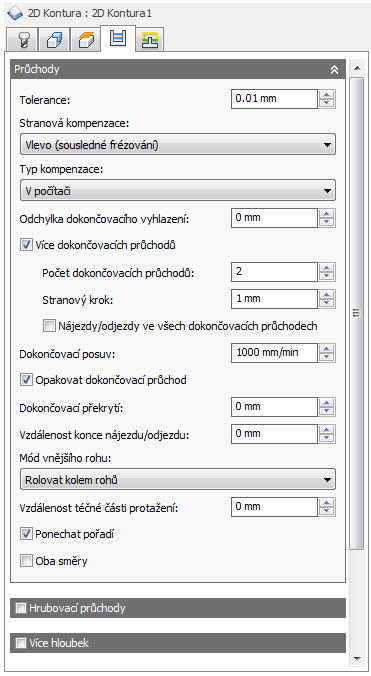

Nastavení na kartě Průchody

Tolerance:

Jedná se o toleranci použitou při linearizaci geometrie, například spline nebo elips. Tolerance je brána jako maximální vzdálenost tětivy.

Volná tolerance 0,100

Těsná tolerance 0,001

Konturovací pohyby stroje CNC jsou řízeny pomocí příkazů čar G1 a oblouků G2 a G3. Systém CAM toho dosáhne tím, že linearizuje dráhy nástroje na křivkách spline a povrchu, a tímto způsobem je aproximuje. Vytvoří se mnoho segmentů krátkých čar, které utvoří přibližnou podobu požadovaného tvaru. Přesnost, s jakou dráha nástroje odpovídá požadovanému tvaru, značně závisí na počtu použitých čar. Čím více je čar, tím více se dráha nástroje přiblíží jmenovitému tvaru spline nebo povrchu.

Nedostatek dat

Je lákavé používat vždy velmi těsné tolerance, existují však i stinné stránky tohoto postupu: delší časy výpočtu dráhy nástroje, velké soubory G-funkcí a velmi krátké pohyby po čarách. První dva problémy nejsou nijak závažné, protože aplikace Inventor HSM Express provádí výpočty velmi rychle a většina moderních řídicích systémů disponuje alespoň 1 MB paměti RAM. Krátké pohyby po čarách však mohou v kombinaci s vysokými rychlostmi posuvu vyústit v jev známý jako nedostatek dat.

Nedostatek dat nastane v situaci, kdy je řídicí systém příliš zahlcen daty a nedokáže je zpracovat. Řídicí systémy CNC mohou zpracovat konečný počet řádků kódu (bloků) za sekundu. Může to být pouhých 40 bloků za sekundu v případě starších strojů a 1000 bloků za sekundu u nových strojů, například řídicího systému HAAS Automation. Krátké pohyby po čarách a vysoké rychlosti posuvu mohou žádat rychlost zpracování, která přesahuje možnosti řídicího systému. Když k tomu dojde, musí stroj po každém pohybu počkat na další příkaz z řídicího systému.

Boční kompenzace:

Určuje směr kompenzace.

• Doleva (sousledné frézování)
• Doprava (nesousledné frézování)

Typ kompenzace:

Určí typ kompenzace.

• V počítači – kompenzaci nástroje vypočte aplikace Inventor HSM Express automaticky na základě průměru vybraného nástroje. Následně zpracovaný výstup obsahuje přímo kompenzovanou trajektorii nástroje, a nikoli kódy G41 nebo G42.
• V řídicím systému – kompenzace nástroje se nevypočítá, jako výstup poslouží spíše kódy G41 nebo G42, které obsluze umožňují nastavit objem kompenzace a opotřebení v řídicím systému obráběcího nástroje.
• Opotřebení – funguje stejně, jako by byla vybrána možnost V počítači, ale také poskytuje výstup ve formě kódů G41 nebo G42. Umožňuje obsluze obráběcího stroje upravit opotřebení nástroje v řídicím systému obráběcího stroje zadáním rozdílu ve velikosti nástroje jako záporného čísla.
• Obrácené opotřebení – funguje stejně, jako by byla vybrána možnost Opotřebení, úprava opotřebení se však zadává jako kladné číslo.

Poznámka: Řídicí kompenzace (včetně možností Opotřebení a Obrácené opotřebení) se provádí pouze u dokončovacích průchodů.

Přídavek kompenzace poloměru:

Tento parametr určuje rozsah průměrů nástrojů, které lze bezpečně použít, nikoli pouze průměr nástroje, který byl pro operaci vybrán.

Povolený rozsah poloměrů nástroje začíná na průměru vybraného nástroje a končí u součtu poloměru vybraného nástroje a daného přídavku.

Vytvořit ostré rohy

Určuje, že mají být vynuceny ostré rohy.

Pozor: Použití této funkce u stroje s menším nástrojem může způsobit podřezání.

Odchylka dokončovacího vyhlazení:

Jedná se o maximální hodnotu vyhlazení použitého v dokončovacích průchodech. Chcete-li předejít vytvoření ostrých rohů v dráze nástroje, použijte tento parametr. V důsledku nastavení tohoto parametru bude v rozích kontury ponecháno více materiálu polotovaru, než bylo vyžádáno.

Více dokončovacích průchodů

Tuto možnost povolte, chcete-li provádět více dokončovacích průchodů.

Počet dokončovacích průchodů:

Určuje počet dokončovacích průchodů.

Zobrazeno se třemi dokončovacími průchody

Stranový krok:

Jedná se o maximální vzdálenost mezi dokončovacími průchody.

Nájezdy nebo odjezdy ve všech dokončovacích průchodech

Vynutí úplný nájezd a odjezd u každého dokončovacího průchodu.

Povoleno

Zakázáno

Poznámka: Parametry nájezdu nebo odjezdu jsou nastaveny na kartě Napojování.

Rychlost posuvu při dokončování:

Rychlost posuvu použitá při závěrečném dokončovacím průchodu.

Opakovat dokončovací průchod

Tuto možnost povolte, chcete-li provést poslední dokončovací průchod dvakrát, a odebrat tak materiál polotovaru, který zbyl v důsledku vychýlení nástroje.

Dokončovací překrytí:

Dokončovací překrytí je vzdálenost, o kterou nástroj přejede před odjezdem za vstupní bod. Určením dokončovacího překrytí se zajistí, že materiál ve vstupním bodu bude správně odstraněn.

Žádné dokončovací překrytí

Dokončovací překrytí 0,25"

Poznámka: Dokončovací překrytí bude sledovat vybranou konturu, proto je bezpečné nastavit vysokou hodnotu překrytí.

Vzdálenost konce nájezdu/odjezdu:

Určuje vzdálenost, ve které začíná rychlost posuvu při odjezdu před koncem vybrané geometrie.

@ 0"

@ 0,5"

Poznámka: Tato možnost se používá, když si přejete změnit rychlost posuvu před průchodem skrz materiál na konci řezu.

Režim vnějšího rohu

Chcete-li při obrábění vnějších rohů zachovat dokonalou ostrost rohu, může být nutné vyhnout se stáčení kolem rohu.

Nastavení režimu vnějšího rohu umožňuje obrábění vnějších rohů třemi rozdílnými způsoby.

• Stočit kolem rohu – nástroj se v průběhu celého pohybu dotýká rohu.




• Ponechat ostrý roh – dráha nástroje pokračuje k rohu tvořenému jediným bodem a dočasně se materiálu přestane dotýkat.




• Ponechat ostrý roh se smyčkou – funguje podobně jako možnost Ponechat ostrý roh, také však provede vodorovný nájezd a odjezd do/z rohu.





Seřadit podle ostrůvků

Určuje pořadí provádění řezů do hloubky v případě více profilů.

Zakázáno

Zakázáno – řezy do hloubky budou řazeny podle hloubky.

Povoleno

Povoleno – řezy do hloubky budou řazeny podle profilu.

Poznámka: Řazení řezů podle ostrůvků minimalizuje počet pohybů rychloposuvem.

Zachovat pořadí

Určuje, že prvky budou obrobeny v pořadí, v jakém byly vybrány. Pokud nejsou vybrány, aplikace Inventor HSM Express provede optimalizaci pořadí obrábění.

Oba směry

Určuje, že se v operaci použije k obrobení otevřených profilů sousledné i nesousledné frézování.

Nevybráno

Vybrané

Poznámka: Tato možnost řídí pouze způsob provedení řezů do více hloubek na jedné otevřené kontuře. Směr řezu ve vícenásobných otevřených konturách není optimalizován.

Použít tenkou stěnu

Při frézování prvků součásti s tloušťkou stěn srovnatelnou s plechovým polotovarem nebo ještě tenčí je polotovar vystaven vlivu sil působících při odebírání kovu. To může vést k jemnému pohybu struktury tenké stěny vzhledem k nástroji, což komplikuje dodržení rozměrové přesnosti a určeného dokončení povrchu.

Tuto možnost lze použít ke snížení vibrací a kmitání, protože se zajistí, aby byly obě strany tenké stěny obráběny současně.

Šířka tenké stěny:

Tento parametr určuje šířku stěn, které mají být považovány za tenké stěny.

Jakákoli stěna o této (nebo menší) tloušťce bude v zájmu snížení vibrací a kmitání obráběna z obou stran současně.

Hrubovací průchody

Tuto možnost povolte, chcete-li provádět hrubovací průchody.

Maximální stranový krok:

Určuje maximální stranový krok.

Minimální poloměr řezání:

S nastavením Minimálním poloměr řezání

S nastavením Minimální poloměr řezání – nástroj se vyhne ostrým rohům na dráze, což minimalizuje vibrace u dokončovaných součástí.

Bez nastavení Minimální poloměr řezání

Bez nastavení Minimální poloměr řezání – nástroj se pokusí odebrat veškerý materiál na dráze, který je v jeho dosahu. Výsledkem jsou ostré rohy na dráze nástroje, což často vede k vibracím v obráběné součásti.

Poznámka: Při nastavení tohoto parametru je ponecháno více materiálu ve vnitřních rozích, což vyžaduje následné operace obrábění zbytkového materiálu pomocí menšího nástroje.

Odchylka vyhlazení:

Maximální hodnota vyhlazení použitá v hrubovacích průchodech. Chcete-li předejít vytvoření ostrých rohů v dráze nástroje, použijte tento parametr.

Počet stranových kroků:

Jedná se o počet hrubovacích kroků.

Více hloubek

Určí, že má být použito více hloubek.

S řezy do více hloubek

Bez řezů do více hloubek

Poznámka: Strategie adaptivního obrábění umožňují mnohem agresivnější řezy do hloubky než dřívější 2D kapsy.

Maximální hrubovací krok dolů:

Určuje maximální krok dolů mezi úrovněmi osy Z při hrubování.

Maximální krok dolů – znázorněno bez dokončovacích kroků dolů

Poznámka: Postupné kroky dolů podél osy Z se provádí podle hodnoty Maximální krok dolů. Poslední hrubovací krok dolů odebere zbývající materiál polotovaru, jakmile bude zbývající materiál polotovaru pod hodnotou možnosti Maximální krok dolů.

Dokončovací kroky dolů:

Počet dokončovacích průchodů pomocí dolní části nástroje.

Zobrazeno se třemi dokončovacími průchody

Dokončovací krok dolů:

Velikost každého kroku dolů v dokončovacích průchodech.

Dokončovací krok dolů

Úhel zúžení stěny (°):

Určuje úhel zúžení stěn.

Definici úhlu spádu lze použít k obrábění prvků pomocí 2D strategie, které by jinak vyžadovaly 3D strategii.

Poznámka: Úhel spádu NENÍ řízen geometrií modelu, proto může chyba v zadání úhlu spádu ovlivnit dokončenou obrobenou součást.

Úhel spádu při 0 stupních

Úhel spádu při 45 stupních

Výběr geometrie

Výběr dolní části

Výběr horní části

Poznámka: Při použití úhlu spádu se strategií adaptivního obrábění musí být geometrie vybrána v horní části kapsy.

Dokončit pouze v konečné hloubce

Chcete-li zabránit vzniku stop na stěnách, proveďte dokončovací průchody pouze v konečné hloubce.

Zakázáno

Povoleno

Finálně hrubovat

Chcete-li použít dokončovací kroky dolů u každého hrubovacího nebo dokončovacího průchodu při zpracovávání více hloubek pomocí jednoho nebo více dokončovacích kroků dolů, povolte tuto možnost.

Použít stejnoměrná snížení

Tuto možnost povolte, chcete-li vytvořit stejnoměrné vzdálenosti mezi obráběcími průchody.

Příklad: Předpokládejme, že se obrábí profil s hloubkou 23 mm a hodnota maximálního snížení je rovna 10 mm.

• Pokud je možnost Použít stejnoměrná snížení povolena, budou výsledkem tři průchody: první s hodnotou -7,666 mm, druhý s hodnotou 15,3333 mm a třetí s hodnotou -23 mm.
• Pokud je možnost Použít stejnoměrná snížení zakázána, budou výsledkem opět tři průchody: první s hodnotou -10 mm, druhý s hodnotou -20 mm a třetí s hodnotou -23 mm.

Seřadit podle kroku

Pokud je tato možnost povolena, každý hrubovací a dokončovací krok bude před přechodem k dalšímu kroku obroben do plné hloubky.

Zakázáno

Povoleno

Seřadit podle hloubky

Určí, že se průchody mají řadit shora dolů.

Zakázáno

Povoleno

Zkosení

Určuje, že operace konturování poslouží k vytvoření zkosení.

Tipy k výběru geometrie:

Ostré rohy

Ostré rohy – vyberte ostrý roh a definujte velikost zkosení pomocí parametru Šířka zkosení.

Zkosené hrany

Zkosené hrany – vyberte dolní hranu zkosení. Šířka zkosení se vypočítá automaticky.

Poznámka: Všechny vybrané hrany musí být buď spodní hranou zkosené plochy nebo nezkosenými hranami. Pokud budou vybrány oba typy hran, dojde k tomu, že hrany s již vymodelovaným zkosením budou mít dvakrát větší zkosení, než by měly mít.

Šířka zkosení:

Jedná se o (dodatečnou) šířku zkosení.

U hran, které ještě nebyly zkoseny, je tato hodnota konečnou šířkou zkosení.

U zkosených hran je tato hodnota dodatečným odsazením, podobně jako když se použije záporný radiální přídavek.

Odsazení špičky zkosení:

Přidává se k hloubce dráhy nástroje, zatímco nástroj zůstává v kontaktu s vybranou hranou prostřednictvím úpravy radiálního odsazení dráhy nástroje.

Přídavek

Kladný

Kladný přídavek – určuje množství materiálu polotovaru zbylého po operaci, který má být odebrán následnými hrubovacími či dokončovacími operacemi. U hrubovacích operací se ve výchozím nastavení ponechá malé množství materiálu.

Žádný

Žádný přídavek – odstraní veškerý přebytečný materiál až k vybrané geometrii.

Záporný

Záporný přídavek – odstraní materiál za povrchem nebo hranicí součásti. Tato technika se často používá při obrábění elektrodou, kde zohledňuje jiskřiště a umožňuje splnit toleranční požadavky součásti.

Radiální (stěna) přídavek

Parametr Radiální přídavek určuje množství materiálu, který se má ponechat v radiálním (kolmo k ose nástroje) směru, tj. na straně nástroje.

Radiální přídavek

Radiální a axiální přídavek

V důsledku stanovení kladného radiálního přídavku bude na svislých stěnách a strmých oblastech součásti ponechán materiál.

V případě povrchů, které nejsou přesně svislé, bude aplikace Inventor HSM Express interpolovat mezi axiální (dno) a radiální hodnotou přídavku, aby se materiál polotovaru zbylý v radiálním směru na těchto površích mohl lišit od určené hodnoty v závislosti na spádu povrchu a hodnotě axiálního přídavku.

Změnou radiálního přídavku se automaticky nastaví axiální přídavek na stejnou hodnotu, pokud ovšem hodnotu axiálního přídavku nezadáte ručně.

U dokončovacích operací je výchozí hodnota 0 mm/0", tj. nebude ponechán žádný materiál.

U hrubovacích operací se ve výchozím nastavení ponechá malé množství materiálu, který lze odebrat později pomocí jedné nebo více dokončovacích operací.

Záporný přídavek

Při použití záporného přídavku operace obrábění odstraní více hmoty z polotovaru než z tvaru modelu. Toho lze využít pro elektrody s jiskřištěm, kde velikost jiskřiště odpovídá zápornému přídavku.

Radiální i axiální přídavek může být záporný. Záporný radiální přídavek však musí být menší než poloměr nástroje.

Při použití kulového nebo toroidního řezacího nástroje se záporným přídavkem, který je větší než poloměr rohu, musí být záporný axiální přídavek menší nebo roven poloměru rohu.

Axiální (dno) přídavek

Parametr Axiální přídavek určuje množství materiálu, který se má ponechat v axiálním směru (podél osy Z), tj. na konci nástroje.

Axiální přídavek

Radiální i axiální přídavek

V důsledku stanovení kladného axiálního přídavku bude v mělkých oblastech součásti ponechán materiál.

V případě povrchů, které nejsou přesně vodorovné, bude aplikace Inventor HSM Express interpolovat mezi axiální a radiální (stěna) hodnotou přídavku, aby se materiál polotovaru zbylý v axiálním směru na těchto površích mohl lišit od určené hodnoty v závislosti na spádu povrchu a hodnotě radiálního přídavku.

Změnou radiálního přídavku se automaticky nastaví axiální přídavek na stejnou hodnotu, pokud ovšem hodnotu axiálního přídavku nezadáte ručně.

U dokončovacích operací je výchozí hodnota 0 mm/0", tj. nebude ponechán žádný materiál.

U hrubovacích operací se ve výchozím nastavení ponechá malé množství materiálu, který lze odebrat později pomocí jedné nebo více dokončovacích operací.

Záporný přídavek

Při použití záporného přídavku operace obrábění odstraní více materiálu z polotovaru než z tvaru modelu. Toho lze využít k obrábění elektrod s jiskřištěm, kde se velikost jiskřiště rovná zápornému přídavku.

Radiální i axiální přídavek může být záporný. Při použití kulového nebo toroidního řezacího nástroje se záporným přídavkem, který je větší než poloměr rohu, však musí být záporný axiální přídavek menší nebo roven poloměru rohu.

Vyhlazení

Vyhladí dráhu nástroje odstraněním přebytečných bodů a umísťovacích oblouků všude, kde je to v rámci filtrovací tolerance možné.

Vyhlazení vypnuto

Vyhlazení zapnuto

Vyhlazení slouží ke snížení velikosti kódu bez ztráty přesnosti. Vyhlazení funguje tak, že se kolineární čáry nahradí jednou čarou a v zakřivených oblastech se nahradí více čar tečnými oblouky.

Vyhlazení může mít výrazný efekt. Velikost souboru G-funkcí se může zmenšit až o 50 % nebo více. Stroj poběží rychleji a plynuleji a zlepší se dokončování povrchu. Objem snížení kódu je závislý na vhodnosti dráhy nástroje k vyhlazení. Dráhy nástroje, které leží v hlavní rovině (XY, XZ a YZ), například rovnoběžné dráhy, se filtrují velmi dobře. U ostatních, jako je například 3D Rovnoměrné, nedojde k takové redukci.

Tolerance vyhlazení:

Určuje toleranci filtru vyhlazení.

Vyhlazení funguje nejlépe, když je tolerance (přesnost s jakou byla vytvořena původní linearizovaná dráha) stejná nebo větší než tolerance vyhlazení (umístění čárového oblouku).

Poznámka: Celková tolerance nebo vzdálenost, o kterou se může dráha nástroje odchýlit od ideálního tvaru spline nebo povrchu, je součtem tolerance řezu a tolerance vyhlazení. Například nastavení tolerance řezu na hodnotu 0,0004 palce a tolerance vyhlazení na hodnotu 0,0004 palce znamená, že se může dráha nástroje od původní spline nebo povrchu odchýlit až o 0,0008 palce (od ideální dráha).

Optimalizace posuvu

Určí, že posuv má být v rozích zmenšen.

Maximální změna směru:

Určuje maximální úhlovou změnu. Pokud bude překročena, sníží se rychlost posuvu.

Zmenšený poloměr posuvu:

Určuje minimální poloměr, po jehož překročení se posuv zmenší.

Zkrácená vzdálenost posuvu:

Určuje vzdálenost zkrácení posuvu před rohem.

Snížená rychlost posuvu:

Určuje sníženou rychlost posuvu, která se má použít v rozích.

Pouze vnitřní rohy

Rychlost posuvu se sníží pouze u vnitřních rohů.

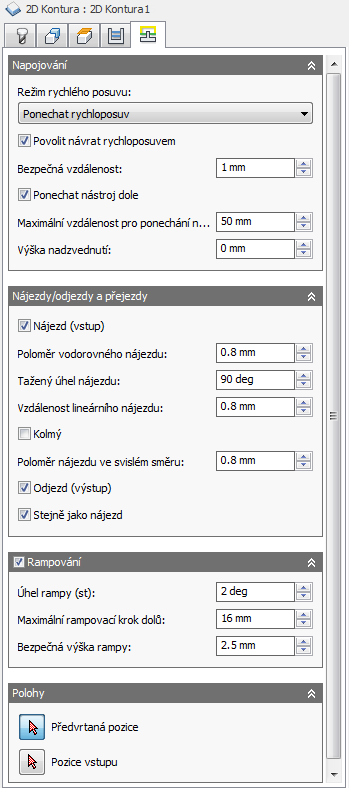

Nastavení na kartě Napojování

Režim vysoké rychlosti posuvu:

Určuje, kdy mají být rychloposuvy ve výstupu jako skutečné rychloposuvy (G0) a kdy mají být ve výstupu jako pohyby s vysokou rychlostí posuvu (G1).

• Zachovat rychloposuv – všechny rychloposuvy budou zachovány.
• Zachovat axiální a radiální rychloposuv – ve výstupu budou jako skutečné rychloposuvy pouze rychloposuvy, při kterých se nástroj pohybuje vodorovně (radiální) nebo svisle (axiální).
• Zachovat axiální rychloposuv – zachovají se pouze rychloposuvy, při kterých se nástroj pohybuje svisle.
• Zachovat radiální rychloposuv – zachovají se pouze rychloposuvy, při kterých se nástroj pohybuje vodorovně.
• Zachovat rychloposuv v jedné ose – zachovají se pouze rychloposuvy, při kterých se nástroj pohybuje v jedné ose (X, Y nebo Z).
• Vždy použít rychlý posuv – výstupem jsou rychloposuvy jako pohyby G01 (pohyby rychlých posuvů) místo rychloposuvů (G0).

Tento parametr se obvykle nastavuje, aby nedocházelo ke kolizím u strojů, které při rychloposuvu provádějí pohyby „dog-leg“.

Vysoká rychlost posuvu:

Rychlost posuvu, která se používá pro výstup rychloposuvů jako G1 místo G0.

Povolit návrat rychloposuvem

Pokud je tato možnost povolena, provádí se návraty rychloposuvem (G0). Tuto možnost zakažte, chcete-li vynutit návraty rychlostí posuvu odjezdu.

Bezpečná vzdálenost:

Minimální vzdálenost mezi povrchy nástroje a součásti při pohybech návratu. Vzdálenost je měřena po použití přídavku. Pokud byl tedy použit záporný přídavek, je třeba věnovat pozornost tomu, aby byla bezpečná vzdálenost dostatečně velká a zamezila jakýmkoli kolizím.

Ponechat nástroj dole

Pokud je tato možnost povolena, strategie neprovede návrat, když je vzdálenost k další oblasti menší než určená vzdálenost pro ponechání nástroje dole.

Maximální vzdálenost pro ponechání nástroje dole:

Určuje maximální vzdálenost, která je povolena pro pohyby nástroje při ponechání dole.

Maximální vzdálenost pro ponechání nástroje dole = 1"

Maximální vzdálenost pro ponechání nástroje dole = 2"

Výška zdvihu:

Určuje vzdálenost zdvihu během změny polohy.

Výška zdvihu 0

Výška zdvihu 0,1 palce

Nájezd (vstup)

Chcete-li generovat nájezd, povolte tuto možnost.

Nájezd

Poloměr vodorovného nájezdu:

Určuje poloměr pohybů vodorovných nájezdů.

Poloměr vodorovného nájezdu

Úhel tažení nájezdu:

Určuje typ tažení oblouku nájezdu.

Úhel tažení 90°

Úhel tažení 45°

Vzdálenost lineárního nájezdu:

Určuje délku lineárního pohybu při nájezdu, pro který se v řídícím obvodu aktivujekompenzace poloměru.

Vzdálenost lineárního nájezdu:

Kolmé

Nahradí tečná prodloužení oblouků nájezdu nebo odjezdu pohybem, který je kolmý k oblouku.

Zobrazeno s kolmým vstupem nebo výstupem

Příklad: vývrt s maximálně velkými oblouky nájezdu nebo odjezdu (čím větší oblouk tím menší pravděpodobnost značky prodlevy), kde tečný lineární nájezd nebo odjezd není možný, protože by se prodloužil do strany vývrtu.

Poloměr svislého nájezdu:

Jedná se o poloměr svislého oblouku, který vyhlazuje vstupní pohyb při přechodu ze vstupního pohybu na samotnou dráhou nástroje.

Poloměr svislého nájezdu

Odjezd (výstup)

Chcete-li generovat odjezd, povolte tuto možnost.

Odjezd

Stejné jako nájezd

Určuje, zda má být definice odjezdu stejná jako definice nájezdu.

Vzdálenost lineárního odjezdu:

Určuje délku lineárního pohybu při odjezdu, pro který se v řídícím obvodu deaktivuje kompenzace poloměru.

Vzdálenost lineárního odjezdu

Poloměr vodorovného odjezdu:

Určuje poloměr pohybů vodorovných odjezdů.

Poloměr vodorovného odjezdu

Poloměr svislého odjezdu:

Určuje poloměr svislého odjezdu.

Poloměr svislého odjezdu

Úhel tažení odjezdu:

Určuje typ tažení oblouku odjezdu.

Kolmé

Nahradí tečná prodloužení oblouků nájezdu nebo odjezdu pohybem, který je kolmý k oblouku.

Zobrazeno s kolmým vstupem nebo výstupem

Příklad: vývrt s maximálně velkými oblouky nájezdu nebo odjezdu (čím větší oblouk tím menší pravděpodobnost značky prodlevy), kde tečný lineární nájezd nebo odjezd není možný, protože by se prodloužil do strany vývrtu.

Rampa

Povolí rampy.

Zobrazeno s úhlem rampování o velikosti 15 stupňů

Úhel rampování (°):

Určuje maximální úhel rampování.

Maximální rampovací krok dolů:

Určuje maximální krok dolů na rotaci v profilu rampování. Tento parametr umožňuje omezit zatížení nástroje při provádění řezů celou šířkou během rampování.

Výška volného prostoru rampy:

Jedná se o výšku rampy nad aktuální úrovní polotovaru.

Průměr šroubovicové rampy:

Určuje průměr šroubovicové rampy.

Minimální průměr rampy:

Určuje minimální průměr rampy.

Pozice předvrtání

Tlačítko výběru, které slouží k výběru pozic předvrtání.

Pozice vstupů

Tlačítko výběru, které slouží k vybrání pozic vstupů.
