Ein Modell ist die grafische Darstellung eines parametrischen Bauteils. Im Dienstprogramm für die Inhaltsblock-Erstellung besteht ein Modell aus mehreren Merkmalen, die bestimmte Beziehungen untereinander haben und das Verhalten des parametrischen Bauteils bestimmen. Einige Merkmale erfordern, dass Sie einfache Formen und Punkte erstellen, während andere eine Extrusion oder einen Pfad erfordern. Gewisse Merkmale stellen sichtbare Geometrie dar und andere unterstützen Sie beim genauen Platzieren der Geometrie auf einem Bauteil. Sie können Merkmale ändern, um die Bauteile mit der Zeit zu verfeinern und zu verbessern. Merkmale können Sie ändern, indem Sie ihre Größe und Form ändern oder sie umkehren oder verschieben. Zum effektiven Modellieren eines parametrischen Bauteils ist es wichtig zu verstehen, wie jedes Merkmal mit anderen Merkmalen des Modells verbunden ist.

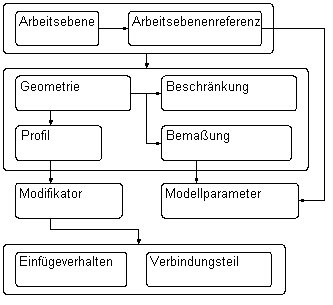

Folgende Abbildung zeigt die Merkmale, die das Modell bilden. Die Pfeile geben die Richtung der Beziehung zwischen Merkmalen an. Das Ändern der Geometrie wirkt sich auf ein Profil aus, das sich auf einen Modifikator auswirkt usw.
Folgende Abschnitte führen in die Merkmale des Modellierens ein. Wenn Sie mehr über die einzelnen Merkmale erfahren, kann Ihnen diese Abbildung helfen, die Beziehungen zwischen Merkmalen zu verstehen.
