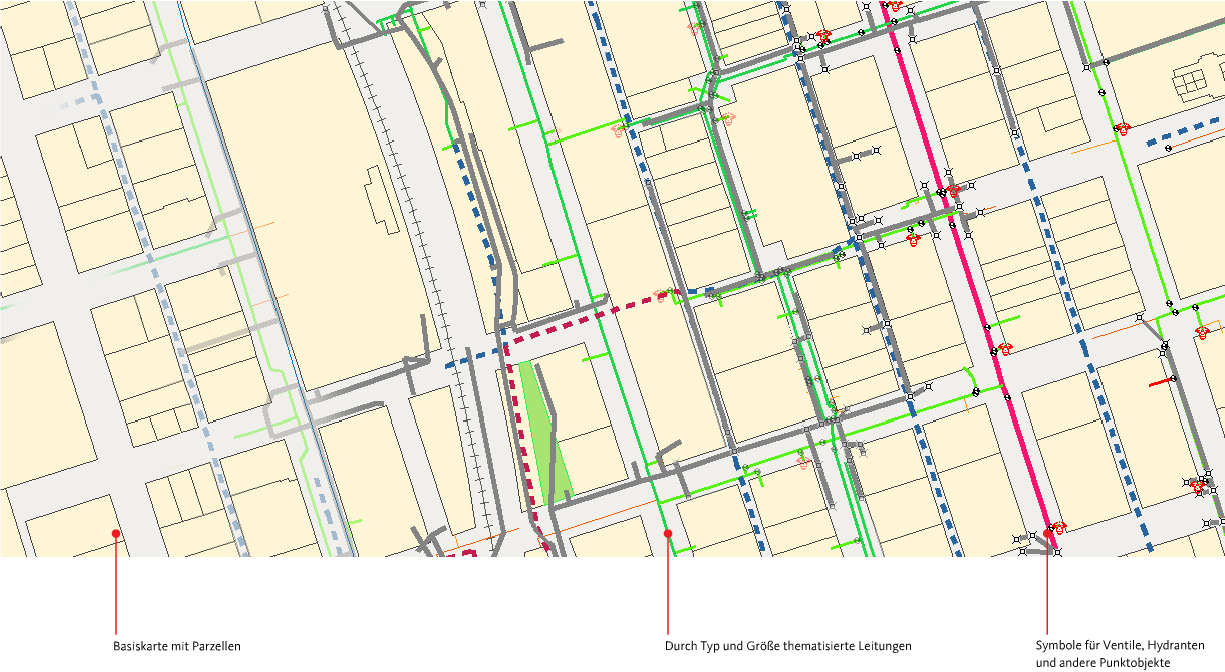

Diese Karte eines Wasserversorgungssystems besteht aus Objekten, die in einem Satz SDF-Dateien gespeichert sind.
Die Objektquelle kann eine Datenbank (z. B. Oracle, ArcSDE, SQL Server oder MySQL), eine dateibasierte Objektquelle (z. B. SDF oder SHP), ein Webserver (z. B. WFS) oder eine Tabelle mit Objektgeometriedaten (z. B. Microsoft Access) sein.
Nachdem Sie eine Verbindung zu einer Objektquelle hergestellt haben, wählen Sie die Objekttypen, die in die Karte aufgenommen werden sollen. Jeder Typ eines Objekts wird als Objektklasse bezeichnet. In AutoCAD Map 3D werden alle Objekte aus den ausgewählten Objektklassen in der Karte angezeigt, und in der Darstellungsverwaltung wird jede Objektklasse zu einem Layer. So enthält z. B. eine Objektklasse mit dem Namen Straßen einzelne Straßen und wird in einem Layer mit dem Namen Straßen in der Darstellungsverwaltung angezeigt. Sie können einen einzigen Stil auf diesen Layer anwenden, sodass alle Straßen des Layers diesen Stil verwenden.
Ein Schema ist die Definition für mehrere Objektklassen und der Beziehungen zwischen ihnen. Es legt die Kriterien fest, denen ein einzelnes Objekt entsprechen muss, um einer bestimmten Objektklasse anzugehören. Bei manchen Objektquellen können Sie ein Schema sowie dessen Objektklassen und Eigenschaften hinzufügen und bearbeiten. Weitere Informationen zum Bearbeiten von Schemata finden Sie unter Schemata.
Für Datenspeicher, die die Objektklassen mit mehrfacher Geometrie verwenden (Oracle, ArcSDE, SDF, WFS, PostGIS, SQL Server Spatial, SQLite, MySQL und SQL Server) können Sie angeben, welche Geometrien Sie der Karte hinzufügen möchten.
Sie verwenden FDO , um eine direkte Verbindung zu einer Datenquelle herzustellen und im nativen Format zu arbeiten. Jeder Datenquellentyp verwendet seinen eigenen FDO-Provider , und jeder Provider verfügt über unterschiedliche Möglichkeiten.
Beispielsweise unterstützen Oracle und ArcSDE das Sperren auf Objektebene. Wenn Sie ein Objekt auschecken, kann es von anderen Benutzern nicht bearbeitet werden. Diese können nur Ihre Änderungen anzeigen und andere Objekte in der Objektquelle bearbeiten. Oracle und ArcSDE unterstützen auch dauerhaftes Sperren, sodass das Objekt solange gesperrt bleibt, bis Sie es wieder einchecken.
SHP-Objektklassen unterstützen hingegen das Sperren auf der Dateiebene. Wenn Sie ein Objekt auschecken, wird dessen gesamte SHP-Datei gesperrt. Objekte aus dieser Datei können von anderen Benutzern erst bearbeitet werden, wenn Sie die Karte schließen und dadurch die Sperre aufheben (auch wenn zu diesem Zeitpunkt noch Objekte ausgecheckt sind). Vergessen Sie nicht, Ihre Änderungen einzuchecken, bevor Sie die Karte schließen.
Bei der Versionierung können mehrere Kopien eines Spatial-Datensatzes gespeichert und anhand des Erstellungsdatums, der letzten Änderung usw. verfolgt werden. Die Versionierung wird nicht von allen FDO-Providern unterstützt.
