Utilice este procedimiento para agregar un perfil personalizado a un estilo de baranda en la representación de visualización de plano. Es posible sustituir uno o varios componentes de la baranda por un perfil personalizado o asignar diferentes perfiles personalizados a diferentes componentes de la baranda.
Es posible utilizar un perfil para sustituir un componente de la ficha Componentes de un estilo de baranda del Administrador de estilos, o para representar componentes de barandas adicionales en la visualización de barandas. El perfil se agrega a las propiedades de visualización de un estilo; el componente que se sustituye en la ficha Componentes ya forma parte de las propiedades de visualización.

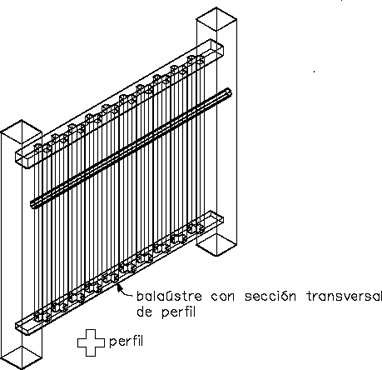

Asignación de un perfil a un balaústre en una baranda
- Cree un perfil para representar el componente que se debe agregar a la baranda. Cree el perfil en el plano XY.
- Seleccione una baranda.
- Seleccione la
.
- Seleccione el estilo que desea editar.
- Elija la ficha Propiedades de visualización.
- Designe la representación de visualización donde desea que aparezcan los cambios y seleccione Modificación de estilo. Nota: Sólo se pueden agregar perfiles personalizados a barandas en representaciones de visualización basadas en planos.
- Si es necesario, elija
. - Seleccione la ficha Otro.
- En Visualización de perfil personalizado, pulse Agregar.
- En el cuadro de diálogo Perfil personalizado, pulse Seleccionar perfil.
- Seleccione el perfil y pulse Aceptar.
- Especifique la escala del perfil personalizado:
Si desea... Entonces... utilizar el perfil con su tamaño de dibujo desactive todas las opciones en Escala a ajustar. ajustar la escala del perfil personalizado a la anchura del objeto al que está enlazado seleccione Anchura. ajustar la escala del perfil personalizado a la profundidad del objeto al que está enlazado seleccione Profundidad. ajustar la escala del perfil personalizado a la altura del objeto al que está enlazado seleccione Altura. bloquear la forma XY del objeto seleccione Ratio de bloqueo. Si la escala del objeto se ajusta en una dirección para cumplir otro criterio de Escala a ajustar, todo el perfil personalizado se ajusta de manera equitativa. agregar el perfil seleccionado a las barandas entre los componentes seleccionados seleccione Entre comp. Balaústre, Pilastra fija y Pilastras dinámicas son las únicas selecciones de componentes válidas. - Si es necesario, especifique la dirección en Simetría en:
Si desea... Entonces... crear un reflejo del componente en la dirección X a lo largo de la baranda seleccione Simetría X. crear un reflejo del componente en la dirección Y que cruce la anchura de la baranda seleccione Simetría Y. - Especifique el ángulo de rotación del componente en la dirección Z, si es necesario.
- Especifique la ubicación del punto de inserción con respecto al objeto:
Si desea... Entonces... especificar la ubicación del punto de inserción de X seleccione Izquierda, Centro o Derecha para X. especificar la ubicación del punto de inserción de Y seleccione Frontal, Centro o Posterior para Y. Especifique la orientación de la pilastra respecto a la dirección hacia arriba o abajo de un recorrido de escalera en una vista en planta, tal como se muestra en la ilustración siguiente:
Especifique la orientación de la pilastra respecto a la dirección hacia arriba o abajo de un recorrido de escalera en una vista de alzado, tal como se muestra en la ilustración siguiente:
- Especifique el desfase de inserción del componente en las direcciones X e Y.
- Especifique el tipo de componente de baranda que representa el perfil:
Si desea... Entonces... representar balaústres con el perfil seleccionado seleccione Balaústre en Componente. representar pilastras fijas con el perfil seleccionado seleccione Pilastra fija en Componente. representar pilastras dinámicas con el perfil seleccionado seleccione Pilastra dinámica en Componente. sustituir el balaústre, la pilastra fija o la pilastra dinámica actual por el perfil seleccionado seleccione Reemplazar. agregar un barandal superior al perfil seleccionado seleccione Barandal superior en Componente. agregar un pasamano al perfil seleccionado seleccione Pasamano en Componente. agregar un barandal inferior al perfil seleccionado seleccione Barandal inferior en Componente. Los dos grupos de componentes se excluyen mutuamente, de tal forma que al seleccionar un objeto de una columna, el otro deja de estar disponible. Puede seleccionar más de un objeto en cada columna, con el fin de aplicar el perfil a cada componente seleccionado. Por ejemplo, puede utilizar el mismo perfil para las pilastras fijas y las dinámicas.
- Especifique a qué componentes ha de aplicarse el perfil:
Si desea... Entonces... aplicar el perfil a todos los ejemplares de los componentes seleccionados seleccionar Todos en Enlazar a. aplicar el perfil al primer ejemplar del componente seleccionado en función de la dirección en la que se ha dibujado la baranda seleccione Primero en Enlazar a. aplicar el perfil al último ejemplar del componente seleccionado en función de la dirección en la que se ha dibujado la baranda seleccione Último en Enlazar a. aplicar el perfil a un número seleccionado de componentes elija Selección en el campo Enlazar a. Los componentes están numerados en el orden en que se dibujó la baranda. - Pulse Aceptar dos veces.
