Nouveautés d'Autodesk Inventor 2015

Afin de fournir une expérience de modélisation exceptionnelle, Inventor 2015 apporte des ajouts précis et percutants à l'environnement de modélisation 3D comme thème principal. Il offre également un puissant package d'améliorations de productivité requises par les clients dans d'autres environnements de travail, tant pour les néophytes que pour les utilisateurs avancés. Il comprend des outils d'édition directe et de création de modélisation de forme libre ainsi que des méthodes plus rapides de création, de modification et de création de relations d'esquisse

Modélisation directe	Expérience d'apprentissage	Amélioration des workflows
Modification directe Forme libre Esquisse - Mode de relâchement	Inventor Home Team Web Apprentissage interactif Recherche intégrée	Plusieurs améliorations apportées aux éléments suivants : Pièces Ensemble Environnement de dessin Environnement de tôlerie

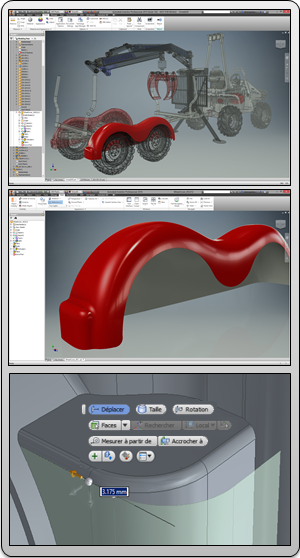

Modélisation simplifiée grâce à aux options Modification directe, Forme libre et Esquisse

Modifier directement

Utilisez les paramètres de déplacement, de taille, de rotation et de suppression sur des modèles solides importés ou des fichiers Inventor natifs :

• Modifier rapidement et avec précision la géométrie d'une pièce paramétrique/de fonction dans des modèles avec des historiques complexes.
• Modifier les données d'un solide de base importé.
• · Avant de valider, explorez les possibilités. Explorez la reconception des pièces dans le contexte de l'ensemble parent. Alignez la géométrie de la pièce active sur la géométrie d'autres pièces (sans associativité).

Forme libre

Cette approche de la modélisation souple permet d'explorer et de créer des modèles de forme libre à l'aide de la manipulation directe. Vous pouvez modifier des formes libres à tout stade de la conception.

• Combiner les outils Forme libre avec des modèles paramétriques existants et intégrer la modélisation de forme libre lorsque la conception est prioritaire. Utilisez la commande Correspondance d'arête de forme libre pour modifier un corps de forme libre afin qu'il corresponde à la géométrie d'esquisse ou de modèle existante
• Vous pouvez effectuer une modélisation conceptuelle avec les nouveaux outils Forme libre. Créez des formes irrégulières dont la taille et la forme ne sont pas encore définies.

Nouveaux paramètres et outils de contrainte

Transformez vos esquisses en forme plus rapidement et plus facilement. Le nouveau mode de relâchement améliore la productivité lors de la modification des géométries qui sont déjà contraintes. Expérimentez un meilleur contrôle des contraintes grâce aux options d'affichage, de déduction et de suppression améliorées.

Une nouvelle commande appelée Paramètres de contrainte permet d'accéder à tous les paramètres liés aux contraintes d'esquisse 2D.

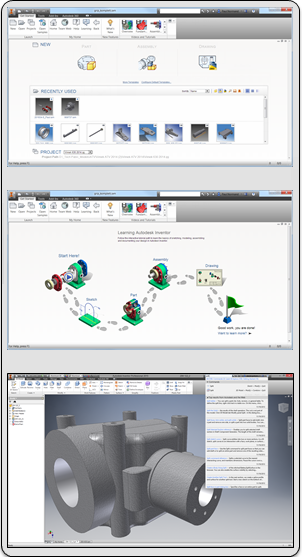

Démarrage et apprentissage améliorés

Les nouveaux outils et le nouvel environnement d'apprentissage permettent une mise en route plus simple et plus rapide.

Inventor Home fonctionne comme votre tableau de bord personnel et fournit un emplacement central unique pour démarrer ou modifier des fichiers et accéder à votre contenu d'apprentissage et d'aide.

L'accès Team Web est disponible depuis Inventor Home. Utilisez Team Web pour fournir des liens vers le contenu de votre choix.

Parcours de formation est également disponible depuis Inventor Home. Le nouveau didacticiel vous guide à travers les workflows les plus courants pour fournir une base de compétences solide. Les nouveaux didacticiels interactifs couvrent les principes de base de l'esquisse, des pièces, des ensembles et des dessins. Des exercices stimulants et intéressants permettent en outre un apprentissage approfondi.

Recherche améliorée vous permet de rester productif. Il met à votre disposition tout le contenu riche fourni par Autodesk de façon rapide et aisée. L'aperçu de la recherche affiche les résultats pour les commandes, les articles d'aide, le contenu de support, les groupes de discussion, les vidéos YouTube et les billets de blog.

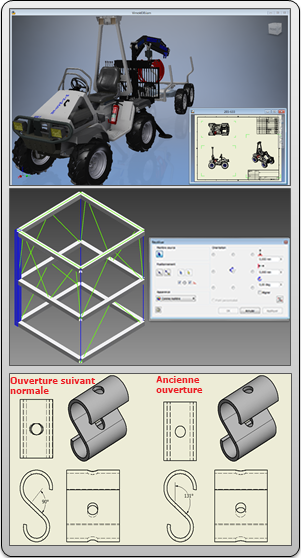

Amélioration des workflows

Parmi les nombreuses améliorations, il faut compter :

Pièces

• L'angle de torsion a été ajouté à l'option de balayage.
• La profondeur de taraudage standard est disponible pour les perçages.
• Des améliorations ont été apportées aux boîtes de dialogue des paramètres.

Ensembles

• Améliorations relatives aux liaisons : décalage de l'origine, sélection d'un milieu virtuel entre deux faces comme origine de liaison et alignement sur la géométrie de construction.
• Frame Generator prend désormais en charge la réutilisation des membres.
• Vous pouvez créer des plans de construction entre deux plans parallèles ou non.

Dessins

• Pour les annotations, vous pouvez cliquer deux fois sur un repère pour le modifier.
• Vous pouvez déplacer une table scindée vers d'autres feuilles.
• La création de dessins avec des ensembles de grande taille est plus rapide.
• Vous pouvez créer des cotes (linéaires, angulaires et pour la longueur d'arc) réduites.

Tôlerie

• Vous pouvez utiliser une fenêtre de sélection de points pour placer un poinçonnage.
• L'option Ouverture suivant normale a été ajoutée à la boîte de dialogue Ouverture.
• Amélioration du contrôle de l'orientation dans une mise à plat.
• Dans le navigateur, EOP (Fin de la pièce) a été remplacé par EOF (Fin du modèle à plat - Fin du modèle plié).
• Vous pouvez spécifier le côté A pour une mise à plat et l'outil de poinçonnage.

Pensez à consulter régulièrement les détails de toutes ces améliorations et des autres à venir.
