線図や輪郭ベースのオブジェクトを合成するには

隣接する閉じたポリライン、円、ハッチング、AEC ポリゴン、マス要素押し出し、スペース、ブロックを、閉じた境界をもつ 1 つのオブジェクトまたは線図による図形に合成するには、次の手順を実行します。

1. 1 つまたは複数の線図による図形またはオブジェクトを追加しようとしている線図またはオブジェクトを選択します。
2. [ホーム]タブ [修正]パネル [差の合成]ドロップダウン [合成]をクリックします。。
3. 選択した線図またはオブジェクトに合成する 1 つまたは複数の線図またはオブジェクトを選択し、[Enter]を押します。
4. 選択した線図を残すには[Enter]を押し、削除するには y (はい)と入力します。

   選択したすべての線図やオブジェクトが、最初に選択したタイプの 1 つの図形に合成されます。すなわち、手順 1 で AEC ポリゴンを選択し、手順 3 でスペース オブジェクトを選択した場合、合成後の図形は AEC ポリゴンになります。

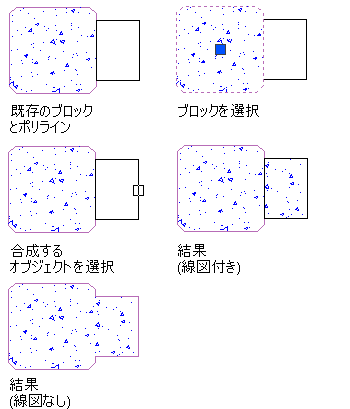

   ブロックで領域を合成する

5. または、ステップ 2 の後に[Enter]を押して長方形形状を指定し、線図またはオブジェクトと合成します。
