Punkt: nachylenie do powierzchni
Dodaj punkt, który znajduje się na powierzchni docelowej o określonym nachyleniu od innego punktu.
Określ następujące parametry w panelu Właściwości.
| Punkt | |
| Numer punktu | Określa numer punktu. Umożliwia zmianę automatycznie wygenerowanego numeru punktu. |
| Kody punktu | Określa kody przypisane do punktu. |
| Typ geometrii punktu | |
| Typ | Określa typ punktu: |
| Właściwości geometrii punktu | |
| Od punktu | Określa punkt do którego odniesiono inne wartości właściwości geometrii. |
| Spadek | Określa wartość nachylenia od punktu podanego w wierszu Od punktu. Kliknij przycisk [...], aby otworzyć okno dialogowe Edytor wyrażeń, które umożliwia wprowadzanie lub obliczanie wartości. |
| Odwróć kierunek nachylenia | Umożliwia odwrócenie kierunku nachylenia i rysowanie nachylenie w odwrotnym kierunku. |
| Powierzchnia docelowa | Określa parametr docelowy powierzchni. |
| Łącze | |
| Dodawanie łącza od punktu | Umożliwia rysowanie łącza od punktu podanego w wierszu Od punktu do bieżącego punktu. |
| Nazwa | Określa nazwę łącza. |
| Kody | Określa kody przypisane do łącza. |
| ZastosujAOR |
Określa, czy do połączenia zostanie zastosowana przechyłka lub przechyłka kolejowa. Uwaga: Pole wyboru ZastosujAOR ma wpływ na sposób wyświetlania podglądu podzespołu w programie Subassembly Composer i zachowanie podzespołu w programie Autodesk Subassembly Composer. W celu zdefiniowania wartości umożliwiających sprawdzenie efektu zastosowania przechyłki lub przechyłki kolejowej w podzespole, można użyć karty Przechyłka lub Przechyłka kolejowa panelu Podgląd. Aby dodać parametry, które mają być przenoszone do programu Autodesk Subassembly Composer podczas importowania podzespołu, można posłużyć się kartą Parametry wejściowe/wyjściowe.
|
| Różne | |
| Komentarz | Wyświetla uwagi na temat punktu. Komentarze mogą być wyświetlane w panelu Podgląd. |
Aby zobaczyć przykłady użycia tego elementu geometrii, otwórz plik przykładowy PKT:
Punkt: nachylenie do powierzchni — przykład.pkt

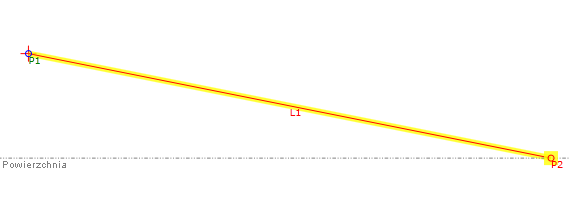

W przykładowym pliku punkt P2 jest utworzony na powierzchni przy określonym nachyleniu od punktu P1. Aby przejrzeć parametry, wybierz opcję Nachylenie do powierzchni na schemacie blokowym, a następnie zobacz sekcję Właściwości geometrii punktu w panelu Właściwości.
