Punkt: Przyrost X na powierzchni
Dodaj punkt, który znajduje się na powierzchni docelowej w określonej odległości od innego punktu.
Określ następujące parametry w panelu Właściwości.
| Punkt | |
| Numer punktu | Określa numer punktu. Umożliwia zmianę automatycznie wygenerowanego numeru punktu. |
| Kody punktu | Określa kody przypisane do punktu. |
| Typ geometrii punktu | |
| Typ | Określa typ punktu: |
| Właściwości geometrii punktu | |
| Od punktu | Określa punkt do którego odniesiono inne wartości właściwości geometrii. |
| Przyrost X | Określa wartość odsunięcia od punktu wskazanego w wierszu Od punktu. Kliknij przycisk [...], aby otworzyć okno dialogowe Edytor wyrażeń, które umożliwia wprowadzanie lub obliczanie wartości. |
| Powierzchnia docelowa | Określa parametr docelowy powierzchni. |
| Docelowe odsunięcie | Określa parametr docelowy odsunięcia. Jeśli docelowe odsunięcie jest określone, odsunięcie obiektu docelowego zastępuje określoną wartość przyrostu X. |
| Łącze | |
| Dodawanie łącza od punktu | Umożliwia rysowanie łącza od punktu podanego w wierszu Od punktu do bieżącego punktu. |
| Nazwa | Określa nazwę łącza. |
| Kody | Określa kody przypisane do łącza. |
| ZastosujAOR |
Określa, czy do połączenia zostanie zastosowana przechyłka lub przechyłka kolejowa. Uwaga: Pole wyboru ZastosujAOR ma wpływ na sposób wyświetlania podglądu podzespołu w programie Subassembly Composer i zachowanie podzespołu w programie Autodesk Subassembly Composer. W celu zdefiniowania wartości umożliwiających sprawdzenie efektu zastosowania przechyłki lub przechyłki kolejowej w podzespole, można użyć karty Przechyłka lub Przechyłka kolejowa panelu Podgląd. Aby dodać parametry, które mają być przenoszone do programu Autodesk Subassembly Composer podczas importowania podzespołu, można posłużyć się kartą Parametry wejściowe/wyjściowe.
|
| Różne | |
| Komentarz | Wyświetla uwagi na temat punktu. Komentarze mogą być wyświetlane w panelu Podgląd. |
Aby zobaczyć przykłady użycia tego elementu geometrii, otwórz plik przykładowy PKT:
Punkt: Przyrost X na powierzchni — przykład.pkt

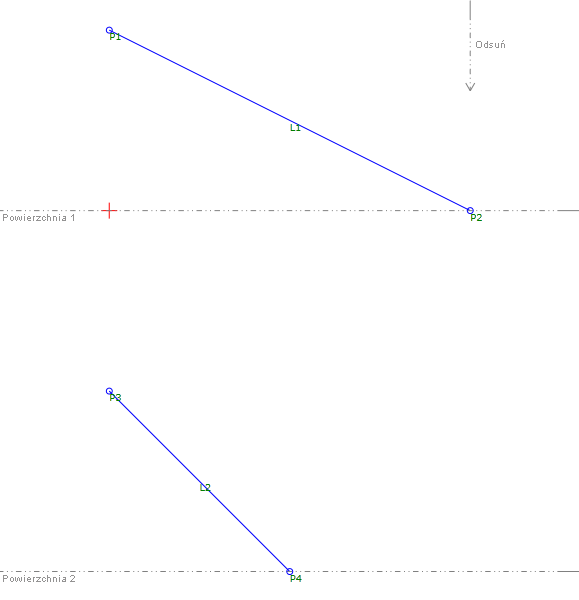

Przykładowy plik PKT zawiera dwa przykłady punktów, dla których określono przyrost X na powierzchni. W oknie Flowchart każdy przykład jest zbudowany w osobnej sekwencji. Każdy przykładowy punkt ma przypisaną wartość przyrostu X, ale wartość tę można zastąpić w przykładowym docelowym odsunięciu (P1 do P2).
Aby przejrzeć parametry, wybierz opcję Nachylenie do powierzchni na schemacie blokowym, a następnie zobacz sekcję Właściwości geometrii punktu w panelu Właściwości.
