Punkt: nachylenie i przyrost Y
Dodaj punkt, który znajduje się pod określonym nachyleniem i którego rzędna ma określoną wartość względem innego punktu.
Właściwości
Określ następujące parametry w panelu Właściwości.
| Punkt | |
| Numer punktu | Określa numer punktu. Umożliwia zmianę automatycznie wygenerowanego numeru punktu. |
| Kody punktu | Określa kody przypisane do punktu. |
| Typ geometrii punktu | |
| Typ | Określa typ punktu: |
| Właściwości geometrii punktu | |
| Od punktu | Określa punkt do którego odniesiono inne wartości właściwości geometrii. |
| Spadek | Określa wartość nachylenia od punktu podanego w wierszu Od punktu. Kliknij przycisk [...], aby otworzyć okno dialogowe Edytor wyrażeń, które umożliwia wprowadzanie lub obliczanie wartości. |
| Przyrost Y | Określa wartość rzędnej od punktu podanego w wierszu Od punktu. Kliknij przycisk [...], aby otworzyć okno dialogowe Edytor wyrażeń, które umożliwia wprowadzanie lub obliczanie wartości. |
| Odwróć kierunek nachylenia | Umożliwia odwrócenie kierunku nachylenia i rysowanie nachylenie w odwrotnym kierunku. |
| Docelowe odsunięcie | Określa parametr docelowy odsunięcia. Jeśli określono docelowe odsunięcie, odsunięcie obiektu docelowego zastępuje określone wartości nachylenia i przechyłki. |
| Rzędna docelowa | Określa rzędną parametru docelowego. Jeśli rzędna docelowa jest określona, rzędna obiektu docelowego zastępuje określoną wartość przyrostu Y. |
| Przechyłka | Określa docelowe nachylenia przechyłki:
Jeśli określono przechyłkę docelową, nachylenie obiektu docelowego zastępuje określoną wartość nachylenia. |
| Łącze | |
| Dodawanie łącza od punktu | Umożliwia rysowanie łącza od punktu podanego w wierszu Od punktu do bieżącego punktu. |
| Nazwa | Określa nazwę łącza. |
| Kody | Określa kody przypisane do łącza. |
| ZastosujAOR |
Określa, czy do połączenia zostanie zastosowana przechyłka lub przechyłka kolejowa. Uwaga: Pole wyboru ZastosujAOR ma wpływ na sposób wyświetlania podglądu podzespołu w programie Subassembly Composer i zachowanie podzespołu w programie Autodesk Subassembly Composer. W celu zdefiniowania wartości umożliwiających sprawdzenie efektu zastosowania przechyłki lub przechyłki kolejowej w podzespole, można użyć karty Przechyłka lub Przechyłka kolejowa panelu Podgląd. Aby dodać parametry, które mają być przenoszone do programu Autodesk Subassembly Composer podczas importowania podzespołu, można posłużyć się kartą Parametry wejściowe/wyjściowe.
|
| Różne | |
| Komentarz | Wyświetla uwagi na temat punktu. Komentarze mogą być wyświetlane w panelu Podgląd. |
Przykłady
Aby zobaczyć przykłady użycia tego elementu geometrii, otwórz plik przykładowy PKT:
Nachylenie punktu i przyrost Y.pkt

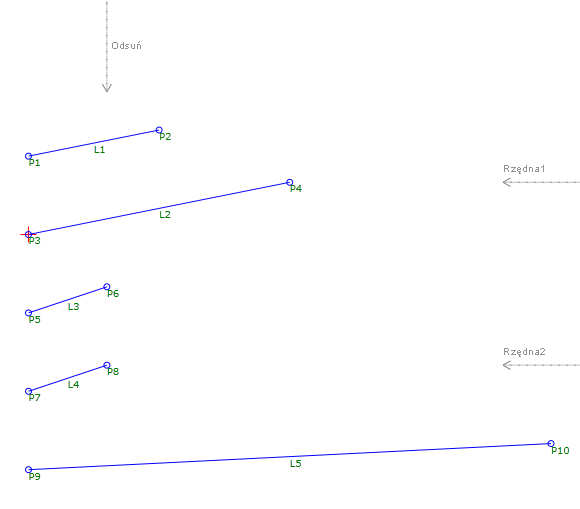

Przykładowy plik PKT zawiera pięć przykładów wartości nachylenia punktu i przyrostu Y. Każdy typ geometrii punktu jest zdefiniowany przez wartości parametrów Nachylenie i Przyrost Y, które mogą być zastąpione przez określone parametry docelowe. Te same wartości nachylenia i przyrostu Y są używane we wszystkich pięciu przykładach. Jako wartości zastosowano przykładowe wartości statyczne (P1 i P2), natomiast w pozostałych przykładach wartości statyczne zostały zastąpione przez parametry docelowe.
W oknie Flowchart każdy przykład jest zbudowany w osobnej sekwencji. Aby przejrzeć parametry, wybierz Nachylenie i Przyrost Y punktu w odpowiedniej sekwencji, a następnie zobacz sekcję Właściwości geometrii punktu w panelu Właściwości.
