Nachylenie i przyrost X

Punkt: nachylenie i przyrost X

Dodaj punkt, który znajduje się pod określonym nachyleniem i w określonym odsunięciu od innego punktu.

Właściwości

Określ następujące parametry w panelu Właściwości.

Punkt
Numer punktu Określa numer punktu. Umożliwia zmianę automatycznie wygenerowanego numeru punktu.
Kody punktu Określa kody przypisane do punktu.
Typ geometrii punktu
Typ Określa typ punktu:
Właściwości geometrii punktu
Od punktu Określa punkt do którego odniesiono inne wartości właściwości geometrii.
Spadek Określa wartość nachylenia od punktu podanego w wierszu Od punktu.

Kliknij przycisk [...], aby otworzyć okno dialogowe Edytor wyrażeń, które umożliwia wprowadzanie lub obliczanie wartości.

Przyrost X Określa wartość odsunięcia od punktu wskazanego w wierszu Od punktu.

Kliknij przycisk [...], aby otworzyć okno dialogowe Edytor wyrażeń, które umożliwia wprowadzanie lub obliczanie wartości.

Rzędna docelowa Określa rzędną parametru docelowego. Jeśli określono rzędną docelową, rzędna obiektu docelowego zastępuje określone wartości nachylenia i przechyłki.
Docelowe odsunięcie Określa parametr docelowy odsunięcia. Jeśli docelowe odsunięcie jest określone, odsunięcie obiektu docelowego zastępuje określoną wartość przyrostu X.
Przechyłka Określa docelowe nachylenie przechyłki:
  • Nachylenie lewego pasa wewnętrznego
  • Nachylenie lewego pobocza wewnętrznego
  • Nachylenie lewego pasa zewnętrznego
  • Nachylenie lewego pobocza zewnętrznego
  • Nachylenie prawego pasa wewnętrznego
  • Nachylenie prawego pobocza wewnętrznego
  • Nachylenie prawego pasa zewnętrznego
  • Nachylenie prawego pobocza zewnętrznego
  • Brak

Jeśli określono przechyłkę docelową, nachylenie obiektu docelowego zastępuje określoną wartość nachylenia.

Łącze
Dodawanie łącza od punktu Umożliwia rysowanie łącza od punktu podanego w wierszu Od punktu do bieżącego punktu.
Nazwa Określa nazwę łącza.
Kody Określa kody przypisane do łącza.
ZastosujAOR

Określa, czy do połączenia zostanie zastosowana przechyłka lub przechyłka kolejowa.

Uwaga: Pole wyboru ZastosujAOR ma wpływ na sposób wyświetlania podglądu podzespołu w programie Subassembly Composer i zachowanie podzespołu w programie Autodesk Subassembly Composer. W celu zdefiniowania wartości umożliwiających sprawdzenie efektu zastosowania przechyłki lub przechyłki kolejowej w podzespole, można użyć karty Przechyłka lub Przechyłka kolejowa panelu Podgląd. Aby dodać parametry, które mają być przenoszone do programu Autodesk Subassembly Composer podczas importowania podzespołu, można posłużyć się kartą Parametry wejściowe/wyjściowe.
Różne
Komentarz Wyświetla uwagi na temat punktu. Komentarze mogą być wyświetlane w panelu Podgląd.

Przykłady

Aby zobaczyć przykłady użycia tego elementu geometrii, otwórz plik przykładowy PKT:

Punkt: nachylenie i przyrost X — przykład.pkt

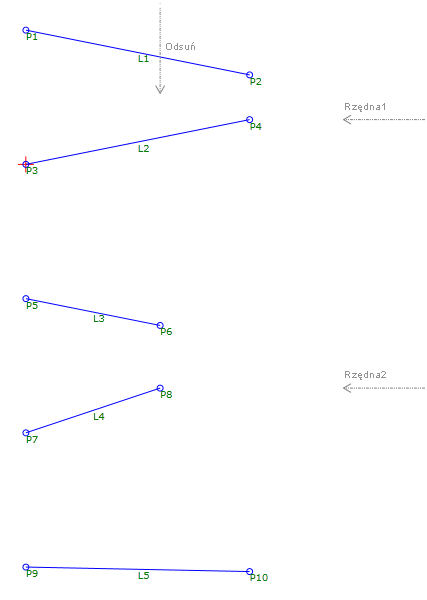

Przykładowy plik PKT zawiera pięć przykładów wartości nachylenia punktu i przyrostu X. Każdy typ geometrii punktu jest zdefiniowany przez wartości parametrów Nachylenie i Przyrost X, które mogą być zastąpione przez określone parametry docelowe. Te same wartości nachylenia i przyrostu X są używane we wszystkich pięciu przykładach. Jako wartości zastosowano przykładowe wartości statyczne (P1 i P2), natomiast w pozostałych przykładach wartości statyczne zostały zastąpione przez parametry docelowe.

W oknie Flowchart każdy przykład jest zbudowany w osobnej sekwencji. Aby przejrzeć parametry, wybierz Nachylenie i punkt Przyrost X w odpowiedniej sekwencji, a następnie zobacz sekcję Właściwości geometrii punktu w panelu Właściwości.
