Para importar áreas de solo (pré-lançamento)

Importe polígonos como áreas de solo em seu modelo e propostas. Similar para áreas de cobertura, as áreas de solo são usadas para identificar áreas para loteamento. As áreas de solo também podem ser usadas para adicionar estilos de nivelamento para uma área especificada. Os estilos de nivelamento permitem especificar o inclinação do corte, o material de corte, a inclinação de aterro e os valores de material de aterro.

Nota: Assista ao Playlist de vídeo Áreas de solo e nivelamento (pré-lançamento) para obter mais informações.

1. Siga as instruções gerais de importação.

   Os polígonos da área de solo podem ser trazidos para o InfraWorls 360 de arquivos do Autodesk AutoCAD Civil 3D DWG, IMX, CityGML, LandXML, SDF, SHP ou SQlite. Você também poderá trazer polígonos da área de solo através de uma conexão com o banco de dados FDO.

2. Clique duas vezes na nova origem de dados no painel Origens de dados.

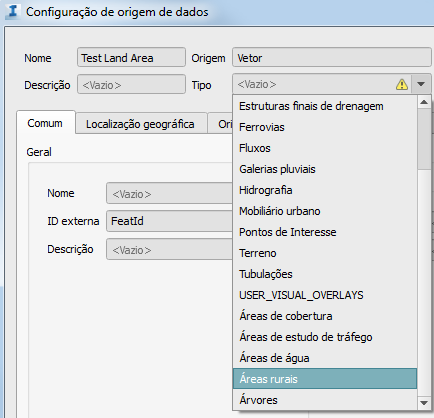

3. Selecione a área do solo como o Tipo na caixa de diálogo Configuração dos dados de origem.

4. Especifique um estilo de regra e a regra de nivelamento, se desejado. Isso permite aplicar material, cor e estilos de nivelamento em áreas de solo importadas usando expressões, ou ao selecionar estilos nos catálogos de estilo de Áreas de Solo e de Nivelamento. Consulte Para especificar um estilo de regra para obter mais informações.
5. Selecione a guia Localização geográfica e especifique as configurações desejadas. Caso os seus dados não tenham nenhum sistema de coordenadas associado com os mesmos, terá que especificar Arbitrário XY como o sistema de coordenadas e colocar você mesmo os dados. Consulte Para especificar as configurações de localização geográfica para obter mais informações.
6. Selecione a guia Origem e selecione Opções de modelagem de polilinhas.
   • A modelagem estará em conformidade com a área de solo, ignorando quaisquer dos valores Z do polígono.
   • Não modelar polilinhas irá criar a área de terreno com valores Z com base em vértices dos polígonos que você importou.
   • Defina a elevação para um valor desejado ou para a propriedade de origem de dados e a área de solo irá aplainar o o terreno para a elevação especificada.

   Consulte Para especificar opções de modelagem de polilinhas para obter mais informações.

   Adicione um filtro de origem se assim você desejar. Consulte Para filtrar dados durante a importação para obter mais informações.

7. Selecione Fechar e atualizar.
