Добавление остекления в стиль дверей

Эта процедура используется для создания стиля дверей с остеклением, к которым добавляется сетка горбыльков.

На чертеже должен находиться профиль, определяющий стиль дверей и проем для остекления двери.

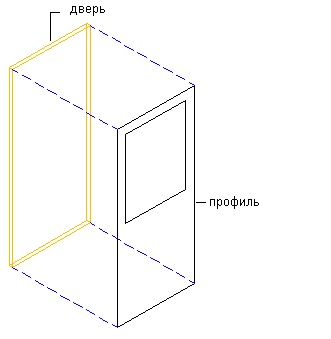

Профиль двери с проемом для остекления

Стиль дверей, созданный из профиля

1. Выберите вкладку "Управление"панель "Стиль и отображение""Диспетчер стилей".
2. Разверните раздел "Архитектура" "Стили дверей".
3. Создайте стиль дверей.

   Если требуется...	то...
   создать стиль со стандартными свойствами,	щелкните правой кнопкой на "Стилях дверей", а затем выберите "Новый".
   создать стиль из существующего стиля,	щелкните правой кнопкой на стиле дверей, подлежащем копированию, а затем выберите "Копировать". щелкните правой кнопкой, а затем выберите "Вставить".

4. Выберите новый стиль двери, щелкните правой кнопкой и выберите "Переименовать".
5. Введите имя нового стиля дверей и нажмите клавишу Enter.
6. Выберите новый стиль дверей.
7. Перейдите на вкладку "Правила проектирования".
8. В группе "Форма" нажмите "Использовать профиль" и выберите профиль, определяющий стиль дверей с проемом для остекления.
9. Перейдите на вкладку "Стандартные размеры".
10. Добавьте в стиль новые размеры.
11. Нажмите "ОК".

Теперь стиль двери содержит остекление. После этого можно добавить в стиль горбыльки.
