Добавление в стиль дверей прямоугольных или ромбических горбыльков

Эта процедура используется для добавления в стиль дверей с остеклением прямоугольных или ромбических горбыльков.

Добавление горбыльков заключается в редактировании графических свойств стиля дверей для такого экранного представления, как "Модель" или "Фасад", на котором должны отображаться горбыльки. Горбыльки могут добавляться на экранные представления по отдельности. Горбыльки можно добавить на одно экранное представление, а можно применить их ко всем экранным представлениям данного стиля дверей. Блок горбыльков добавляется к компонентам остекления стиля дверей в графических свойствах. Все блоки горбыльков становятся экранными компонентами стиля дверей.

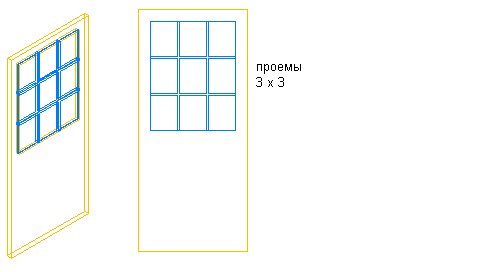

Прямоугольное остекление двери с прямоугольными горбыльками

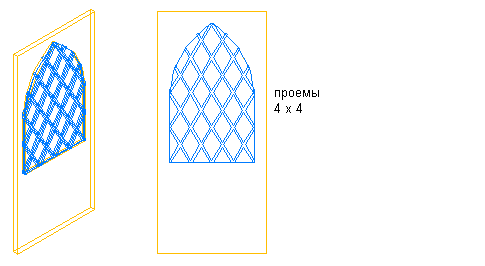

Готическое остекление двери с ромбическими горбыльками

1. Выберите вкладку "Управление"панель "Стиль и отображение"Диспетчер стилей.
2. Разверните списки "Архитектурные объекты" и "Стили дверей".
   Прим.: Или можно выбрать дверь, щелкнуть вкладку "Дверь"панель "Общие"раскрывающийся список "Редактировать стиль"Стили дверей.
3. Выберите стиль, который требуется изменить, и перейдите на вкладку "Графические свойства".
   Прим.: Чтобы можно было добавить горбыльки, стиль дверей должен содержать остекление.
4. Выберите экранное представление для отображения изменений и нажмите "Переопределение стиля".
5. При необходимости, выберите вкладку "Горбыльки".
6. Нажмите "Добавить".
7. Введите имя блока горбыльков.
8. Если в стиле дверей имеется несколько компонентов остекления, то укажите, добавлять ли горбыльки ко всем компонентам остекления двери или только к одному из них.

   Если требуется...	то...
   добавить горбыльки ко всем компонентам остекления,	в группе "Компонент остекления" выберите "Все".
   добавить горбыльки к отдельному компоненту остекления,	в группе "Компонент остекления" выберите "Номер" и укажите порядковый номер. Проемы нумеруются против часовой стрелки, начиная с нижнего левого угла.

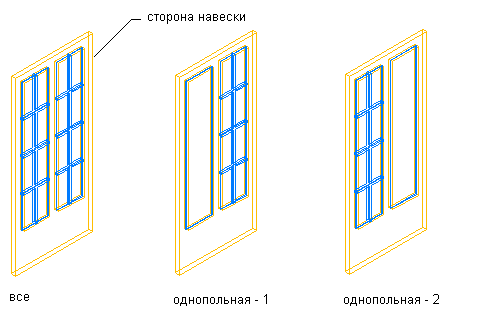

   Горбыльки, добавленные ко всем компонентам остекления или одному из них

9. Ввод значения ширины и глубины всех горбыльков.

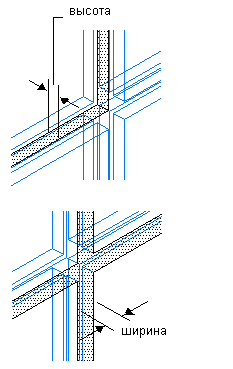

   Указание ширины и глубины горбылька

10. Выполните подчистку пересечений горбыльков.

    Если требуется...	то...
    преобразовать пересечения горбыльков в углы,	в поле "Горбыльки" укажите "Удалить соединения".
    преобразовать все горбыльки в единый корпусной элемент без соединений,	в поле "Горбыльки" укажите "Преобразовать в корпусной элемент".

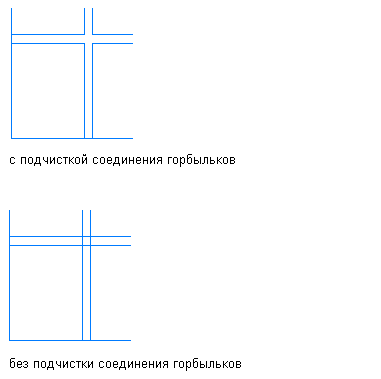

    Задание подчистки соединений горбылька

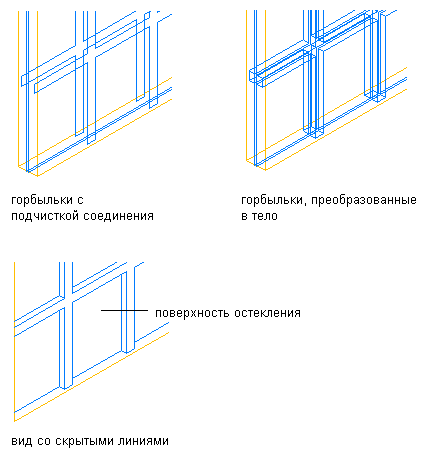

    Преобразование горбыльков в тело

11. В группе "Проемы" выберите схему сетки.

    Если требуется...	то...
    использовать прямоугольную схему,	выберите для параметра "Схема" значение "Прямоугольная".
    использовать ромбическую схему,	выберите для параметра "Схема" значение "Ромбическая".

12. В поле "По высоте" укажите число рядов проемов в вертикальном направлении.
13. В поле "По ширине" укажите число рядов проемов в горизонтальном направлении.

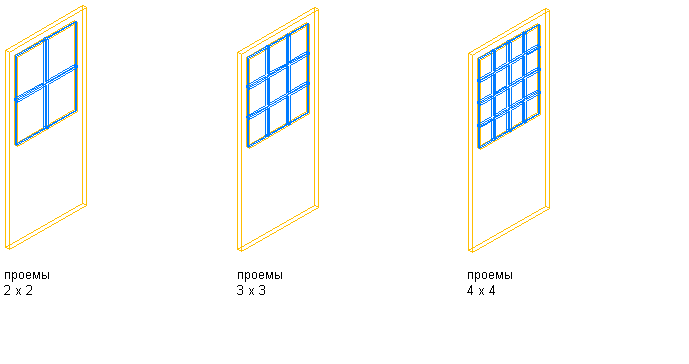

    Значения полей "По высоте" и "По ширине"

14. Нажмите "ОК".
15. Добавьте остальные горбыльки.

    Если требуется...	то...
    добавить горбыльки к другому компоненту остекления в стиле дверей,	повторите данную процедуру с этапа 6.
    добавить горбыльки на другое экранное представление,	щелкните "ОК" и повторите данную процедуру с этапа 4.
    добавить горбыльки на все экранные представления выбранного стиля дверей,	выберите "Применять автоматически для других экранных представлений" и "Переопределения объекта".

16. По завершении добавления горбыльков в стиль дверей трижды нажмите "ОК".

После добавления в стиль дверей блока горбыльков можно назначить ему материал, например деревянный переплет, а также задать графические свойства, например цвет и тип линии.
