Эта процедура предназначена для добавления в стиль дверей с остеклением горбыльков по звездообразной схеме.
Добавление горбыльков заключается в редактировании графических свойств стиля дверей для таких экранных представлений, как "Модель" или "Фасад", на которых должны отображаться горбыльки. Горбыльки могут добавляться на экранные представления по отдельности. Горбыльки можно добавить на одно экранное представление, а можно применить их ко всем экранным представлениям данного стиля дверей. Блок горбыльков добавляется к компонентам остекления стиля дверей в графических свойствах. Все блоки горбыльков становятся экранными компонентами стиля дверей.

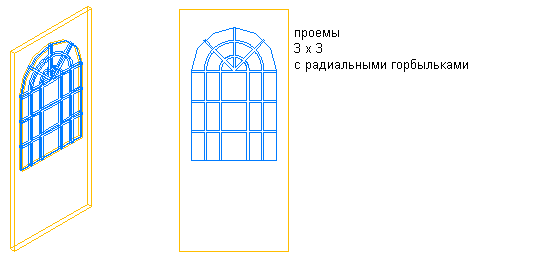

Полукруглое остекление двери с звездообразными горбыльками
- Выберите
.
- Разверните раздел "Архитектура" "Стили дверей". Прим.: Либо можно выбрать дверь и выбрать.
- Выберите стиль, который нужно изменить, и перейдите на вкладку "Графические свойства". Прим.: Чтобы можно было добавить горбыльки, стиль дверей должен содержать остекление.
- Выберите экранное представление для отображения изменений и нажмите "Переопределение стиля".
- При необходимости выберите
вкладку "Горбыльки". - Нажмите "Добавить".
- Введите имя блока горбыльков.
- Если в стиле дверей имеется несколько компонентов остекления, то укажите, добавлять ли горбыльки ко всем компонентам остекления двери или только к одному из них.
Если требуется... то... добавить горбыльки ко всем компонентам остекления, в группе "Компонент остекления" выберите "Все". добавить горбыльки к отдельному компоненту остекления, в группе "Компонент остекления" выберите "Номер" и укажите порядковый номер. Проемы нумеруются против часовой стрелки, начиная с нижнего левого угла.

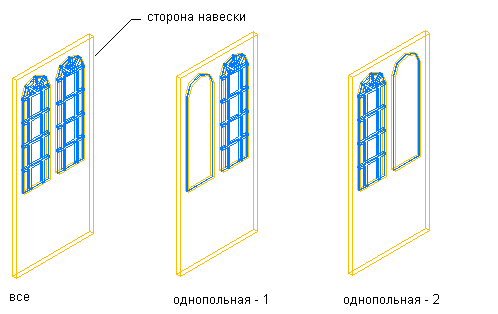

Горбыльки, добавленные ко всем компонентам остекления или одному из них
- Введите значение глубины всех горбыльков.

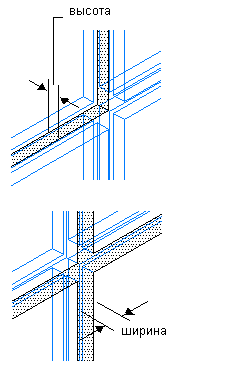

Указание ширины и глубины горбылька
- Выполните подчистку пересечений горбыльков.
Если требуется... то... преобразовать пересечения горбыльков в углы, в поле "Горбыльки" укажите "Удалить соединения". преобразовать все горбыльки в единый корпусной элемент без соединений, в поле "Горбыльки" укажите "Преобразовать в корпусной элемент".

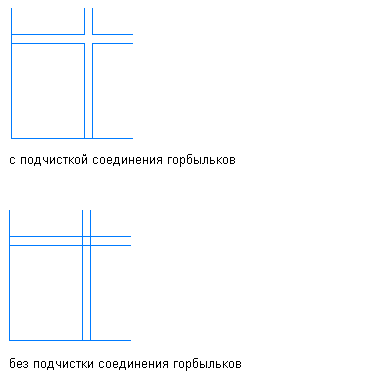

Задание подчистки соединений горбылька

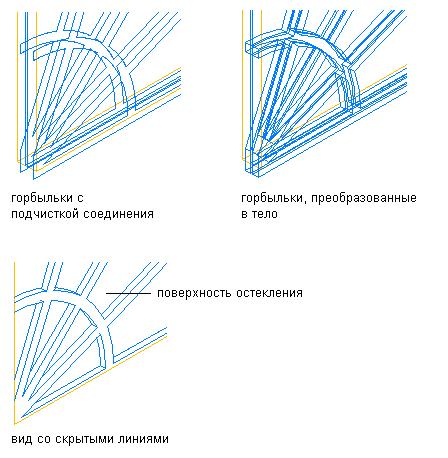

Преобразование горбыльков в тело
- В группе "Проемы" выберите для параметра "Схема" значение "Звезда".
- В группе "Форма" выберите "Полукруг" или "Четверть круга".
- В поле "По высоте" укажите число рядов проемов в вертикальном направлении за исключением радиальных.
- В поле "По ширине" укажите число рядов проемов в горизонтальном направлении.
Подсчитайте число видимых вертикальных рядов вокруг центрального элемента (сердечника). Пять видимых рядов в звездообразной схеме в форме полукруга считаются тремя рядами. Три видимых ряда в звездообразной схеме в форме четверти круга также считаются тремя рядами.
- Чтобы задать число радиальных горбыльков, введите значения параметра "По углу".

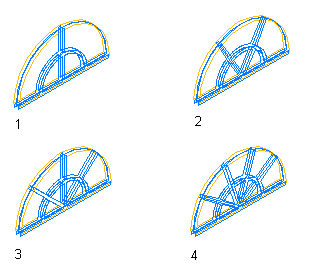

Указание числа радиальных горбыльков
- Укажите место установки сердечника.
Если требуется... то... установить сердечник в нижней части полукруглой формы, в группе "Центр сердечника" выберите "Внизу по центру". установить сердечник в верхней части полукруглой формы, в группе "Центр сердечника" выберите "Вверху по центру". установить сердечник в нижней левой части полукруглой формы, в группе "Центр сердечника" выберите "Внизу слева". установить сердечник в нижней правой части полукруглой формы, в группе "Центр сердечника" выберите "Внизу справа". установить сердечник в верхней левой части полукруглой формы, в группе "Центр сердечника" выберите "Вверху слева". установить сердечник в верхней правой части полукруглой формы, в группе "Центр сердечника" выберите "Вверху справа".

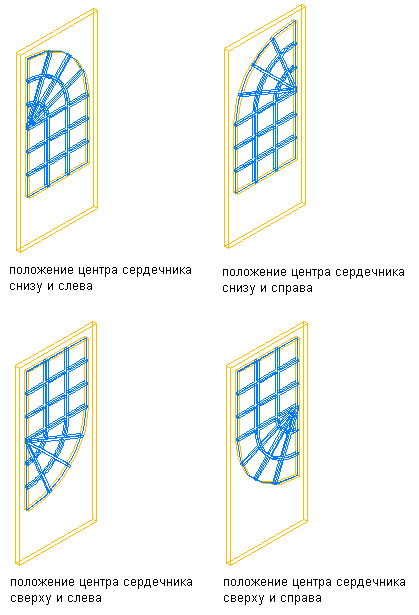

Задание местоположения сердечника для полукруга
Задание местоположения сердечника для четверти круга
- Нажмите "ОК".
- Добавьте остальные горбыльки.
Если требуется... то... добавить горбыльки к другому компоненту остекления в стиле дверей, повторите данную процедуру с этапа 6. добавить горбыльки на другое экранное представление, нажмите "ОК" и повторите данную процедуру с этапа 4. добавить горбыльки на все экранные представления выбранного стиля дверей, выберите "Применять автоматически для других экранных представлений" и "Переопределения объекта". - По завершении добавления горбыльков в стиль дверей трижды нажмите "ОК".
После добавления в стиль дверей блока горбыльков можно назначить ему материал, например деревянный переплет, а также задать графические свойства, например цвет и тип линии.
