Эта процедура используется для добавления в стиль дверей с остеклением горбыльков по солнцеобразной схеме.
Добавление горбыльков заключается в редактировании графических свойств стиля дверей для таких экранных представлений, как "Модель" или "Фасад", на которых должны отображаться горбыльки. Горбыльки могут добавляться на экранные представления по отдельности. Горбыльки можно добавить на одно экранное представление, а можно применить их ко всем экранным представлениям данного стиля дверей. Блок горбыльков добавляется к компонентам остекления стиля дверей в графических свойствах. Все блоки горбыльков становятся экранными компонентами стиля дверей.
Остекление двери в форме четверти круга с солнцеобразной сеткой горбыльков и замкнутым сердечником
- Выберите
.
- Разверните "Архитектура" "Стили дверей". Прим.: Альтернативный способ: выберите дверь и щелкните.
- Выберите стиль, который требуется изменить, и перейдите на вкладку "Графические свойства". Прим.: Чтобы можно было добавить горбыльки, стиль дверей должен содержать остекление.
- Выберите экранное представление для отображения изменений и нажмите "Переопределение стиля".
- При необходимости перейдите на
вкладку "Горбыльки". - Нажмите "Добавить".
- Введите имя блока горбыльков.
- Если в стиле дверей имеется несколько компонентов остекления, то укажите, добавлять ли горбыльки ко всем компонентам остекления двери или только к одному из них.
Если требуется... то... добавить горбыльки ко всем компонентам остекления, в группе "Компонент остекления" выберите "Все". добавить горбыльки к отдельному компоненту остекления, в группе "Компонент остекления" выберите "Номер" и укажите порядковый номер. Проемы нумеруются против часовой стрелки, начиная с нижнего левого угла.

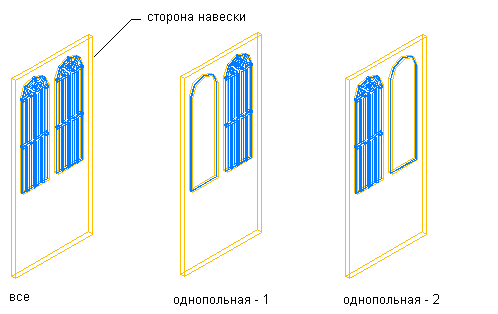

Горбыльки, добавленные ко всем компонентам остекления или одному из них
- Введите значение ширины и глубины всех горбыльков.

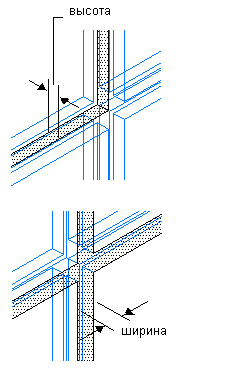

Указание ширины и глубины горбылька
- Выполните подчистку пересечений горбыльков.
Если требуется... то... преобразовать пересечения горбыльков в углы, в поле "Горбыльки" укажите "Удалить соединения". преобразовать все горбыльки в единый корпусной элемент без соединений, в поле "Горбыльки" укажите "Преобразовать в корпусной элемент".

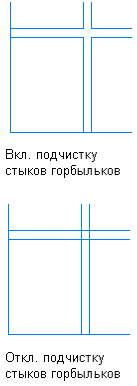

Задание подчистки соединений горбылька

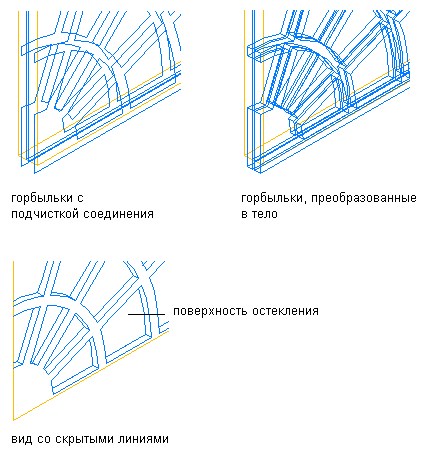

Преобразование горбыльков в тело
- В группе "Проемы" выберите для параметра "Схема" значение "Солнце".
- В группе "Форма" выберите "Полукруг" или "Четверть круга".
- В поле "По высоте" укажите число рядов проемов в вертикальном направлении за исключением радиальных.
- В поле "По ширине" укажите число рядов проемов в горизонтальном направлении.
Подсчитайте число видимых вертикальных рядов вокруг центрального элемента (сердечника). Пять видимых рядов в солнцеобразной схеме в форме полукруга считаются двумя рядами. Три видимых ряда в солнцеобразной схеме в форме четверти круга также считаются двумя рядами.
- Чтобы задать число радиальных горбыльков, введите значения параметра "По углу".

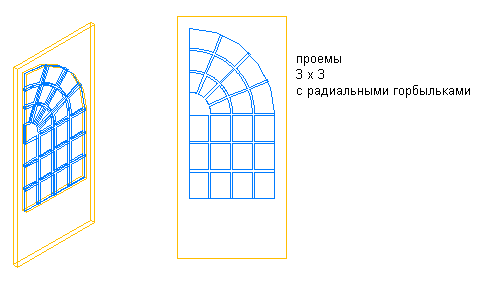

Задание числа радиальных горбыльков
- Если проем в сердечнике не нужен, то выберите в группе "Стиль сердечника" значение "Замкнутый", а если нужен - значение "Открытый".

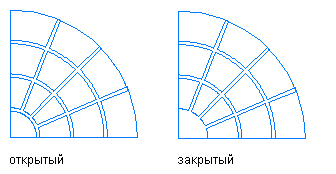

Задание замкнутых и открытых сердечников
- Чтобы задать радиус сердечника, введите значение параметра "Радиус".

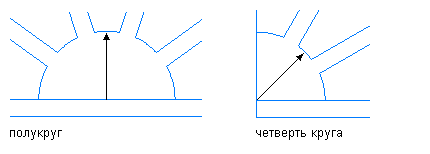

Задание радиуса сердечника
- Укажите место установки сердечника.
Если требуется... то... установить сердечник в нижней части полукруглой формы, в группе "Центр сердечника" выберите "Внизу по центру". установить сердечник в верхней части полукруглой формы, в группе "Центр сердечника" выберите "Вверху по центру". установить сердечник в нижней левой части полукруглой формы, в группе "Центр сердечника" выберите "Внизу слева". установить сердечник в нижней правой части полукруглой формы, в группе "Центр сердечника" выберите "Внизу справа". установить сердечник в верхней левой части полукруглой формы, в группе "Центр сердечника" выберите "Вверху слева". установить сердечник в верхней правой части полукруглой формы, в группе "Центр сердечника" выберите "Вверху справа".

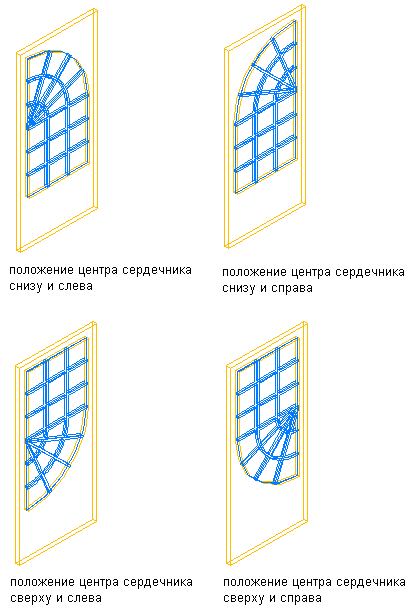

Задание местоположения сердечника для четверти круга
- Нажмите "ОК".
- Добавьте остальные горбыльки.
Если требуется... то... добавить горбыльки к другому компоненту остекления в стиле дверей, повторите данную процедуру с этапа 6. добавить горбыльки на другое экранное представление, нажмите кнопку "ОК" и повторите данную процедуру с этапа 4. добавить горбыльки на все экранные представления выбранного стиля дверей, выберите "Применять автоматически для других экранных представлений" и "Переопределения объекта". - По завершении добавления горбыльков в стиль дверей трижды нажмите "ОК".
После добавления в стиль дверей блока горбыльков можно назначить ему материал, например деревянный переплет, а также задать графические свойства, например цвет и тип линии.
