Импорт земельных участков (предварительная версия)

В программе имеется возможность импортировать полигоны в виде земельных участков в модель и на представления. Аналогично областям покрытия, земельные участки используются для идентификации областей проектирования. Земельные участки также можно использовать для добавления стилей профилирования в указанную область. С помощью стилей профилирования можно указать значения откоса и материала выемки, а также откоса и материала насыпи.

Прим.: Дополнительные сведения приведены в разделе плейлист видеороликов «Земельные участки и профилирование» (предварительная версия).

1. Следуйте общим рекомендациям по выполнению импорта.

   Полигоны земельных участков можно перенести в InfraWorks 360 из файлов Autodesk AutoCAD Civil 3D DWG, IMX, CityGML, LandXML, SDF, SHP и SQlite. Их также можно добавить через подключение базы данных FDO.

2. Дважды щелкните новый источник данных на панели Источники данных.

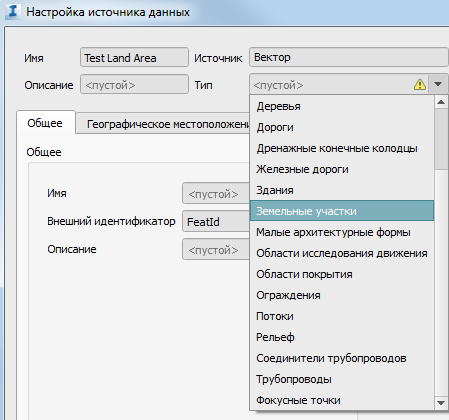

3. В диалоговом окне «Настройка источника данных» в качестве типа выберите «Земельный участок».

4. При необходимости укажите значения параметров «Стиль по правилам» и «Профилирование по правилам». Таким образом, для импортированных земельных участков можно применить материал, цвет и стили профилирования с использованием выражений или путем выбора стилей из каталогов стилей «Земельные участки» и «Профилирование». Дополнительные сведения приведены в разделе Определение стиля по правилам.
5. Выберите вкладку «Географическое местоположение» и укажите требуемые параметры. Если данные не связаны с определенной системой координат, потребуется указать в качестве системы координат значение «Произвольные XY» и добавить данные вручную. Дополнительные сведения приведены в разделе Определение параметров геопозиционирования.
6. Перейдите на вкладку «Источник» и выберите параметры рельефа.
   • При использовании команды «Рельеф» земельный участок будет наложен на рельеф, а значения полигона по оси Z будут проигнорированы.
   • Если использовать команду «Без рельефа», будет создан земельный участок со значениями по оси Z, основанными на вершинах импортированного полигона.
   • Если указать требуемое значение или подходящий источник данных для параметра «Отметка», рельеф будет выровнен под влиянием земельного участка по указанной отметке.

   Дополнительные сведения приведены в разделе Определение параметров рельефа.

   При необходимости добавьте фильтр источника. Дополнительные сведения приведены в разделе Фильтрация данных во время импорта.

7. Нажмите кнопку «Закрыть и обновить».
