Создание ссылок, подсказок и штемпелей

Ссылки

Ссылки — это привязки к внешним источникам данных. Они аналогичны гиперссылкам на веб-странице. Можно добавлять ссылки к классу компонентов с помощью панели Обозревателя моделей или к отдельным элементам с помощью Палитры свойств. Также можно связывать элементы с инструментами или картой.

Штемпели

Штемпели — это изображения, используемые для нанесения логотипа на модель для ее идентификации. Штемпель накладывается на модель и остается на месте, даже если пользователь осуществляет навигацию по модели.

Прим.: Также можно поэкспериментировать с 2D-наложениями рельефа и разместить на рельефе водяные знаки, логотипы или другие растровые изображения.

Подсказки

Подсказки — это метки, которые отображаются при наведении курсора на элемент или щелчке по нему правой кнопкой мыши. Всплывающие подсказки могут содержать простой текст, изображения, ссылки и/или значения свойств модели.

Можно создавать подсказки для класса элементов, источника данных или набора объектов. Подсказки источника данных переопределяют подсказки класса элементов, а подсказки набора объектов переопределяют как подсказки источника данных, так и подсказки класса элементов.

• Подсказки класса элементов: При создании подсказок для класса элементов в Обозревателе моделей подсказки отображаются для всех элементов выбранного типа. Например, если создать всплывающую подсказку «Здание» для класса компонентов «Здания», то всплывающая подсказка «Здание» будет отображаться для всех зданий и групп зданий.
• Всплывающие подсказки источников данных. Если задать всплывающие подсказки во время настройки источника данных, эти всплывающие подсказки переопределяют подсказки на уровне класса компонентов. Например, если для определенного источника данных зданий настроить подсказку «Здание на западной окраине», то для всех зданий, входящих в этот источник данных, будет отображаться подсказка «Здание на западной окраине», а для остальных — «Здание».
• Всплывающие подсказки выбранного набора. Если выбрать группу элементов и использовать для создания всплывающих подсказок панель Свойства, то подсказки этого типа переопределяют все остальные подсказки. Например, если выбрать три здания на западной окраине и создать всплывающую подсказку «Ресторан», то для всех этих зданий будет отображаться подсказка «Ресторан», при этом для остальных зданий этого класса будет отображаться подсказка «Здание на западной окраине», а для остальных зданий — подсказка «Здание».

Можно задать формат визуального представления всплывающих подсказок с помощью известных параметров визуального форматирования тэгов HTML.

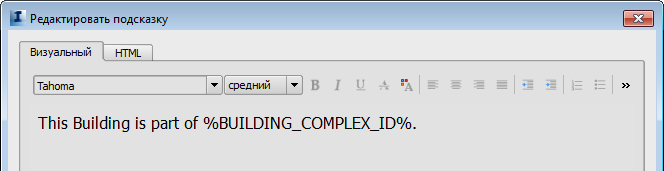

При включении в подсказку свойства все отдельные элементы, содержащие значение для этого свойства, будут отображать это значение. Например, подсказка класса элементов для зданий может включать в себя свойство BUILDING_COMPLEX_ID.

Каждое здание будет отображать подсказку, содержащую соответствующее значение BUILDING_COMPLEX_ID. Если свойство BUILDING_COMPLEX_ID для здания не задано, его всплывающая подсказка будет пустой.
