在场地设计中使用 Site Designer 创建挡土墙和自立式墙。

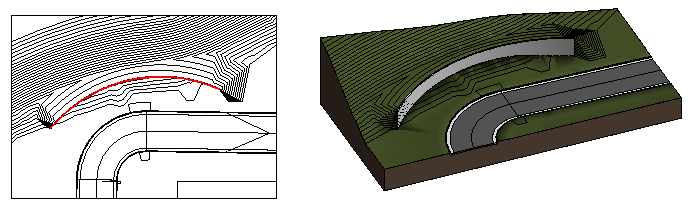

挡土墙是结构性硬结构图元，它一侧挡住土壤，另一侧自由站立。挡土墙有助于适应地形不均匀的横向坡率的变化。它们通常允许对坡度进行陡峭剪切，以便在挖方和填方山坡地块产生更多可用空间。
除了创建挡土墙外，还可以使用 Site Designer 创建独立式景观墙。
挡土墙：Revit 或 Site Designer？
可以使用 Revit 或 Site Designer 创建挡土墙。
- 基于 Revit 的挡土墙：基于 Revit 的挡土墙是结构墙，它使用“基本墙”类型：“挡土”或类似。 将此墙用作建筑设计的一部分时，此墙支撑建筑。但不会修改地形表面以适应挡土墙。必须手动更改墙两侧的地形表面。使用基于 Revit 的挡土墙（当其集成到建筑时）。
- 基于 Site Designer 的挡土墙：这些墙不是建筑的组成部分。 相反，它们是场地设计硬结构的一部分。使用 Site Designer 在想要挡住泥土的地方创建挡土墙，并允许 Site Designer 调整周围地形表面。 或使用基于 Site Designer 的挡土墙以创建自立式墙作为硬结构的一部分。
创建挡土墙
使用 Site Designer 创建挡土墙时，请考虑以下准则：
- 挡土墙族。 挡土墙专用的 Site Designer 族定义墙的宽度、高度和材质；墙基和底基的深度；墙项目挖方和填方是否连接从墙背面到所建议地形表面的坡度；以及与坡度相关的其他参数。 请参见为 Site Designer 载入族。
- 主体线。 创建挡土墙之前，使用“模型线”或“详图线”工具以创建墙主体线。主体线表示墙的中心线。
- 创建墙。 若要创建挡土墙，请使用“Locate Retaining Wall（定位挡土墙）”工具，并遵循创建场地图元中的常规工作流程。
Site Designer 创建墙时，会更新地形表面并放置墙。
- 拾取坡度边。 如果选定的“挡土墙”类型定义了“坡度投影”参数，则在选择墙主体线后，在单击主体线一侧单击可指示坡度出现在墙的此侧。

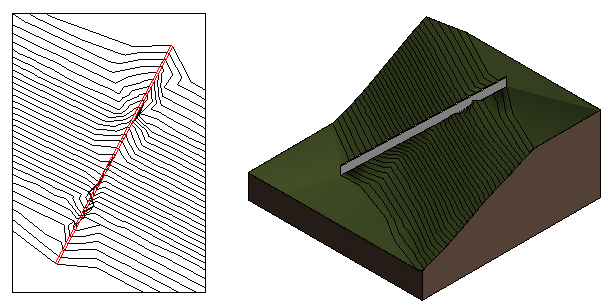

- 自立式墙。 若要在地形后创建景观墙，请使用“Slope Projection（坡度投影）”参数设置为“NO（否）”的“Retaining Wall（挡土墙）”类型。
- 数量。 使用 Site Designer 的“Report（报告）”工具可获得墙基和底基材质数量，以及挡土墙的“总表面积”和“总体积”。 使用 Revit 明细表以获得建议的场地的总挖方和填方。
创建挡土墙时，Site Designer 执行以下操作：
- 计算主体线上点的高程。
- 放置墙。
- 投影挖方坡度和填方坡度，以连接墙的顶部/背面与地形表面。
- 更新建议的地形表面以反映墙和新的坡度。
