Groupe de fonctions Arrière-plan

Fournit des options pour l'affichage de l'arrière-plan de la fenêtre.

• Cliquez à l'aide du bouton gauche ou droit de la souris sur l'étiquette principale dans fenêtre ("[ + ]"). > Menu Etiquette principale dans fenêtre > Configurer les fenêtres > Boîte de dialogue Configuration fenêtre > Panneau Arrière-plan
• Cliquez avec le bouton gauche ou le bouton droit de la souris sur le menu Etiquette Ombrage dans fenêtre. > Menu Etiquette Ombrage de fenêtre > Configurer > Boîte de dialogue Configuration fenêtre > Panneau Arrière-plan
• Menu standard : menu Vues > Arrière-plan fenêtre > Configurer Arrière-plan fenêtre > Boîte de dialogue Configuration fenêtre > Panneau Arrière-plan
• Menu amélioré : menu Scène > Configurer les vues > Arrière-plan fenêtre > Boîte de dialogue Configuration fenêtre > Panneau Arrière-plan
• Clavier > Alt + B

Procédures

Pour affecter une image à une ou à toutes les fenêtres :

1. Activez la fenêtre pour afficher l'image d'arrière-plan.
2. Ouvrez la boîte de dialogue Configuration fenêtre, puis le panneau Arrière-plan (raccourci clavier : Alt+B).
3. Sélectionnez Utiliser les fichiers.
4. Cliquez sur le bouton Fichiers dans la zone Configuration.

   La boîte de dialogue Sélectionner image d'arrière-plan s'ouvre.

5. Celle-ci permet d'ouvrir l'image ou l'animation à utiliser.
6. Pour afficher l'image dans une fenêtre, cliquez sur Appliquer à la vue active. Pour afficher l'image dans toutes les fenêtres, cliquez sur Appliquer à toutes les vues dans l'onglet Disposition active.
7. Cliquez sur OK.

   L’image s'affiche dans une ou plusieurs fenêtres.

Pour afficher la texture d'environnement dans une fenêtre :

1. Dans la boîte de dialogue Environnement, attribuez une texture d'environnement. Consultez la procédure " Pour choisir une texture d'environnement ".
2. Dans la boîte de dialogue Environnement zone Arrière-plan, veillez à activer l'option Utiliser texture (valeur par défaut).
3. Activez la fenêtre dans laquelle vous voulez afficher la texture.
4. Ouvrez la boîte de dialogue Configuration fenêtre, puis le panneau Arrière-plan (raccourci clavier : Alt+B).
5. Choisissez l'option Utiliser arrière-plan environnement.
6. Cliquez sur OK.

   La texture s'affiche dans la fenêtre.

Pour attribuer un arrière-plan de fenêtre par le biais d'une opération de glisser et déplacer :

1. Recherchez les images dans le navigateur d'archives, à partir de l'Explorateur Windows ou d'un autre explorateur.
2. Sélectionnez la vignette du bitmap avec la souris et faites-la glisser sur une zone vide d'une fenêtre.

   Ne déposez pas la map sur un objet, car cela créerait un matériau au lieu d'attribuer un arrière-plan.

   3ds Max ouvre la boîte de dialogue Déplacement bitmap sur fenêtre :



   Arrière-plan fenêtre

   Lorsque cette option est activée, utilise le bitmap comme arrière-plan de la fenêtre.

   Texture environnement

   Lorsque cette option est activée, inclut le bitmap lorsque vous effectuez le rendu de la fenêtre.

3. Cliquez sur OK.

Pour afficher un arrière-plan animé :

1. Sélectionnez Utiliser les fichiers et assigner un fichier d'animation (AVI, MOV ou IFL) en tant qu'arrière-plan de la fenêtre.
2. Activez Animer arrière-plan.
3. Choisissez Personnaliser Préférences. Dans le groupe de fonctions Fenêtres, activez l'option Mettre à jour image arrière-plan pendant animation.

   Désormais, l'arrière-plan s'anime lorsque vous cliquez sur Lecture ou lorsque vous faites glisser la glissière temps.

   Conseil : Si, après avoir suivi ces étapes, l'arrière-plan ne s'anime pas, ouvrez la boîte de dialogue Configuration durée et désactivez l'option Temps réel dans la zone Lecture.

Pour utiliser la texture d'environnement avec des commandes d'animation :

Cette procédure est utile si vous avez affecté une texture d'environnement animée et si vous souhaitez accéder aux commandes d'animation du groupe de fonctions Arrière-plan.

1. Dans la boîte de dialogue Configuration fenêtre panneau Arrière-plan, cliquez sur Utiliser les fichiers.
2. En tant que fichier image, sélectionnez la texture que vous utilisez comme texture d'environnement.
3. Définissez les paramètres dans la zone Synchronisation animation.
4. Cliquez sur OK.

   La texture d'environnement apparaît dans la fenêtre. Vous pouvez ainsi effectuer un rendu de l'image.

Pour faire coïncider l'arrière-plan de la fenêtre et l'arrière-plan de rendu :

1. Activez la fenêtre dont vous voulez effectuer le rendu.
2. Cliquez sur le Menu Etiquette POV (point de vue) et choisissez Afficher zones d'image valides.

   Vous activez ainsi des zones de sécurité dans la fenêtre.

   Remarque : Vous pouvez également utiliser le menu Vues Configurer Onglet zone d'image valide. Dans la zone Application, activez l'option Afficher zones de sécurité dans vue active.
3. Dans l'éditeur de matériaux, créez un matériau qui contient le bitmap pour l'arrière-plan de rendu.
4. Au niveau bitmap de l'éditeur de matériaux, sur le panneau déroulant Coordonnées, choisissez Environ.

   Les commandes de mapping sont automatiquement définies sur Ecran. Il s'agit de l'unique type de mapping qui fonctionne à cet effet.

5. Dans le menu principal, choisissez Rendu Environnement.
6. Faites glisser la texture à partir de l'Editeur de matériaux panneau déroulant Textures vers le bouton Texture environnement de la boîte de dialogue Environnement. Cliquez sur OK dans la boîte de dialogue Instance (Copie) texture.
7. Dans la boîte de dialogue Configuration fenêtre groupe de fonctions Arrière-plan, sélectionnez les Utiliser les fichiers, puis cliquez sur Fichiers pour attribuer la même image bitmap.
8. Dans la zone Rapport hauteur/largeur, choisissez l'option Respecter fenêtre ou Respecter sortie de rendu. Cliquez sur OK.
9. Effectuez un rendu de la fenêtre.

   L’arrière-plan affiché dans la scène de rendu doit coïncider parfaitement avec celui qui est affiché dans la zone active des zones de sécurité.

   Remarque : Lorsque vous utilisez l'option Respecter bitmap, le bitmap retrouve son rapport hauteur/largeur d'origine et ne correspond pas à la scène de rendu, sauf si vous effectuez le rendu avec le même rapport hauteur/largeur.

Pour supprimer une image d'arrière-plan :

1. Activez la fenêtre dans laquelle l'image d'arrière-plan est visible.
2. Ouvrez la boîte de dialogue Configuration fenêtre, puis le panneau Arrière-plan.
3. Dans la zone Configuration, cliquez sur le bouton Supprimer.
4. Cliquez sur OK pour fermer la boîte de dialogue Configuration fenêtre.

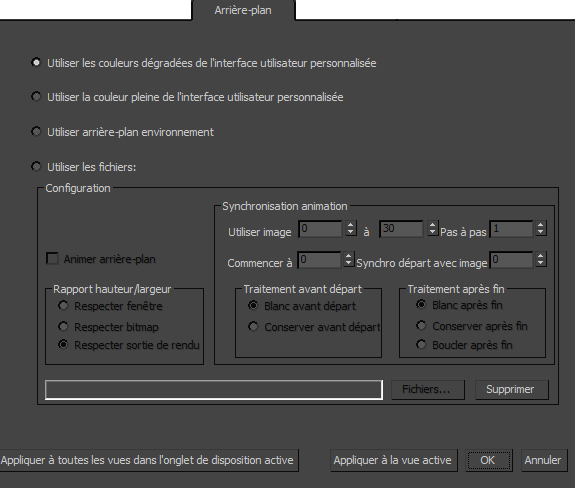

Interface

• Utilisez Personnalisation des couleurs de dégradé de l'interface utilisateur (valeur par défaut pour les fenêtres Perspective). Affiche l'arrière-plan en dégradé.

  Pour personnaliser les couleurs de dégradé, utilisez la boîte de dialogue Personnaliser interface utilisateur groupe de fonctions Couleurs options Arrière-plan en dégradé dans le bas de la fenêtre et Arrière-plan en dégradé dans le haut de la fenêtre.

• Utilisez Personnalisation de la couleur unie de l'interface utilisateur(valeur par défaut pour les fenêtres axonométriques). Affiche l'arrière-plan en tant que couleur unie.

  Pour personnaliser la couleur unie de l'arrière-plan, utilisez la boîte de dialogue Personnaliser interface utilisateur groupe de fonctions Couleurs option Arrière-plan fenêtre.

• Utiliser arrière-plan environnementAffiche l'arrière-plan défini dans le groupe de fonctions Environnement.
• Utiliser les fichiersAffiche une image utilisée pour les fenêtres uniquement.

  Vous pouvez afficher une image dans l'une ou toutes les fenêtres. Vous pourriez utiliser ces images pour la modélisation, par exemple, en plaçant des croquis de vue avant, de dessus ou latérale dans les fenêtres correspondantes. Ou bien vous pouvez utiliser une image d'arrière-plan de la fenêtre pour aligner les éléments 3D sur le mouvement numérisé de la caméra ou pour la rotoscopie.

  Elle vous permet de sélectionner l'image ou l'animation à afficher dans la fenêtre active, de définir la synchronisation des images entre le fichier image animé et la scène actuelle et d'activer ou de désactiver l'image affectée. Ces modifications n'ont aucun impact sur le rendu de scène.

  Pour placer une image dans l'arrière-plan du rendu de scène, utilisez la boîte de dialogue Environnement et effets groupe de fonctions Environnement, accessible à partir du menu Rendu.

  Remarque : Lorsque la fenêtre affiche des Zones d'images valides et que l'option Rapport hauteur/largeur est définie sur Respecter fenêtre ou Respecter sortie de rendu, l'image d'arrière-plan affectée de la fenêtre est confinée à la zone active des zones d'images valides et correspond correctement à l'image bitmap d'arrière-plan de rendu.

  Zone Configuration

  Animer arrière-plan

  Activez cette option pour utiliser un arrière-plan animé. Reportez-vous à la rubrique Pour afficher un arrière-plan animé. Cette option est désactivée par défaut.

  Remarque : A partir de 3ds Max 2014, la case à cocher Verrouiller Zoom/Pan, utilisée dans les versions précédentes est remplacée par le mode Panoramique/zoom 2D, qui est accessible dans les fenêtres Perspective, Caméra et Projecteur.

  Zone Rapport hauteur/largeur

  Contrôle les proportions de l'arrière-plan de la fenêtre en les faisant correspondre au bitmap, à la sortie du rendu ou à la fenêtre elle-même.

  • Respecter fenêtre

    Modifie le rapport hauteur/largeur de l'image pour qu'il corresponde au rapport hauteur/largeur de la fenêtre.

  • Respecter bitmap

    Si cette case est cochée, le rapport hauteur/largeur de l'image est verrouillé sur le rapport hauteur/largeur initial du bitmap.

  • Respecter sortie de rendu

    (valeur par défaut) Si cette case est cochée, le rapport hauteur/largeur de l'image est modifié pour correspondre au rapport hauteur/largeur du périphérique de sortie de rendu actuellement sélectionné.

  Remarque : Quand l'option Respecter image bitmap ou Respecter sortie de rendu est choisie, 3ds Max centre l'image et, le cas échéant, fond les bords de la fenêtre à la couleur de l'arrière-plan par défaut.

  Zone Synchronisation animation

  Contrôle la façon dont les séquences d'images (par exemple, à partir de fichiers IFL, AVI ou MOV) sont synchronisées avec la fenêtre pour la rotoscopie.

  Utiliser image

  Le premier champ définit la première image de la nouvelle séquence que vous voulez utiliser et le second champ, la dernière image.

  Pas

  Définit l'intervalle entre les images que vous voulez utiliser. Par exemple, si ce champ à double flèche est défini sur la valeur 7, 3ds Max utilise une image sur sept.

  Commencer à

  Indique le numéro de l'image à laquelle la première image d'entrée doit apparaître. Ce qui se passe dans la fenêtre avant l'image de départ est fonction de l'option "Traitement avant départ" sélectionnée (voir ci-dessous).

  Synchro départ avec image

  Détermine l'image de votre nouvelle séquence entrante qui est affichée sur l'image Commencer à. Par exemple, vous pouvez avoir une séquence IFL de 30 images qui commence dans votre conception à l'image 10, mais vous pouvez synchroniser la 5ème image de la séquence IFL sur l'image 10 en donnant à l'option Synchro départ la valeur 5.

  Traitement avant départ

  Détermine ce qui se produit à l'arrière-plan de la fenêtre avant la première image.

  • Blanc avant départSi cette case est cochée, l'arrière-plan de la fenêtre est vierge avant l'image de départ.
  • Conserver avant départSi cette case est cochée, l'arrière-plan de la fenêtre contient l'image de départ.

  Traitement après fin

  Détermine ce qui se passe à l'arrière-plan de la fenêtre après la dernière image d'entrée.

  • Blanc après finL'arrière-plan de la fenêtre est vierge après la dernière image d'entrée.
  • Conserver après finSi cette case est cochée, l'arrière-plan de la fenêtre contient la dernière image d'entrée jusqu'à la dernière image de l'animation.
  • Boucler après finLorsque cette case est cochée, l'arrière-plan de la fenêtre boucle à l'infini de l'image finale à l'image de départ.

  [champ nom du fichier]

  Affiche le chemin et le nom de fichier de l'image bitmap que vous avez sélectionnée.

  Fichiers

  Cliquez pour ouvrir la boîte de dialogue Sélectionner image d'arrière-plan qui vous permet de sélectionner le fichier ou la séquence de fichiers à utiliser comme arrière-plan.

  Supprimer

  Cliquez sur ce bouton pour supprimer l'image d'arrière-plan choisie.
