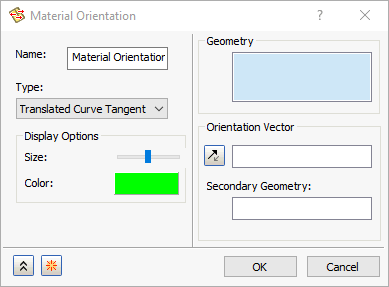

Le formulaire Orientation du matériau est illustré dans la figure ci-dessous.
Cette option permet de spécifier une orientation du matériau sur les faces des éléments coques.
Il existe huit options pour spécifier l'orientation du matériau sur une surface. Cliquez sur le menu déroulant Type pour sélectionner l'une des méthodes suivantes :
- Projection de vecteur
- Tangente de courbe
- Tangente de courbe avec rotation
- Tangente de courbe convertie
- Direction U de la surface
- Direction V de la surface
- Direction -U de surface
- Direction -V de surface
Autodesk Nastran In-CAD vous permet de sélectionner les surfaces avec un maillage de coque dans la section Géométrie orientée.
Options d'affichage permet de modifier la taille et la couleur du vecteur d'orientation du matériau.
Les pages suivantes décrivent les différentes techniques de définition de l'orientation du menu Type de manière plus détaillée.
Dans l'analyse de matériaux composites, une couche de l'angle zéro signifie qu'il est aligné sur la direction de l'orientation du matériau.
