É possível utilizar um arquivo de bitmap ou mapa processual como Reflexão / Refração para controlar um objeto de refração.
-
Editor de material > Material Padrão > Implementação de mapas > Botão Refração
-
Editor de material > Material Arch & Design > Implementação de Mapas Gerais > Grupo de Mapas Principais > Botão Cor de Refração
-
Editor de material > Outros materiais que tenham um componente de refração
As refrações mostram a cena ou plano de fundo por meio de um objeto de refração.

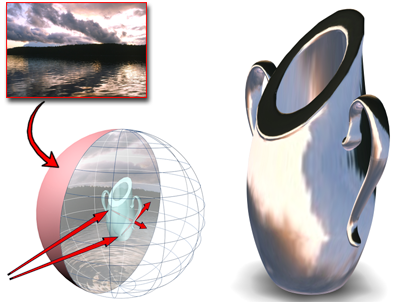

Os mapas de uso de refração são semelhantes aos mapas de reflexão. A refração mapeia a vista na superfície de forma que a imagem pareça que você está vendo isso através da superfície, ao invés de ser refletida.
Como um mapa de reflexão, um mapa de refração não requer coordenadas de mapeamento porque sua orientação é bloqueada para o sistema de coordenadas universais ao invés de para o objeto. Isto é, quando você move ou gira o objeto da posição da imagem refratada permanece fixo.
Configurações do índice de refração
As propriedades físicas de dos objetos de refração muitas vezes distorcem a imagem. Este parâmetro é controlado pelo material principal.
- Índice de refração
-
O índice de refração (IOR) controla a quantidade pelo qual o material retrai a luz transmitida. O IOR de ar, 1.0, não causa a distorção de objetos por trás do objeto transparente. Em 1.5, o objeto atrás distorce muito (como um vidro de mármore). Em um IOR ligeiramente menor do que 1.0, o objeto reflete ao longo de suas arestas, como uma bolha vista debaixo d'água. Padrão = 1,5 (IOR de vidro normal).
Valores comuns de IOR (presumindo que a câmera está no ar ou vácuo) são:
Material Valor do IOR Vácuo 1.0 (exato) Ar 1.0003 Água 1.333 Vidro 1,5 a 1,7 Diamante 2.418 No mundo físico, os resultados de IOR de velocidades relativas de luz através de um material transparente e a média em que o olho ou a câmera está. Normalmente, isto está relacionado ao objeto de densidade. Quanto maior o IOR, mais denso o objeto.
Também é possível usar um mapa para controlar o índice de refração. IOR mapas sempre interpolar entre 1,0 (IOR de ar) e a configuração no IOR de parâmetro. Por exemplo, se você definir o IOR para 3.55 e usar um mapa de ruído em branco e preto para controlar o IOR, os IORs renderizados no objeto serão definidos como valores entre 1,0 e 3.55; o objeto irá aparecer mais denso do que o ar. Se, por outro lado, você definir o IOR para 0.5, os mesmos valores de mapa irão renderizar entre 0,5 e 1.0: como se a câmera estivesse embaixo d'água e o objeto fosse mais denso do que a água.
Aqui estão algumas mais IOR valores para vários materiais:
Material Valor do IOR Dióxido de carbono, líquido 1.200 Gelo 1.309 Acetone 1.360 Álcool Etílico 1.360 Solução de 30% de açúcar 1.380 Álcool 1.329 Flourita 1.434 Quartzo, fundido 1.460 Calcita 1.486 Solução de 80% de açúcar 1.490 Vidro 1.500 Vidro, Zinco coroamento 1.517 Vidro, generatriz interior superior 1.520 Cloreto de sódio 1.530 Cloreto de Sódio (sal) 1 1.544 Poliestireno 1.550 Quartzo 2 1.553 Esmeralda 1.570 Vidro, luz Flint 1.575 Lapis Lazúli 1.610 Topázio 1.610 Dissulfeto de Carbono 1.630 Quartzo 1 1.644 Cloreto de Sódio (sal) 2 1.644 Vidro, Flint pesado 1.650 Iodide de metileno 1.740 Ruby 1.770 Safira 1.770 Vidro, Flint mais pesado 1.890 Cristal 2.000 Diamante 2.418 Óxido de Cromo 2.705 Óxido de Cobre 2.705 Selênio Amorfo 2.920 Iodine cristal 3.340 Dica: O tipo de mapa Reflexão/Refração utilizado como um mapa de refração não é efetivamente o modelo do material ao redor de um objeto, como um lápis em um copo d'água. Para obter este efeito, utilize a Refração de parede fina ou Tracejamento de Raio tipo de mapa.
Procedimentos
Para criar uma refração automática:
- Clique no botão do mapa de Refração etiquetada.
O 3ds Max abre o Navegador de materiais/mapas.
- Escolha mapas
Padrão Reflexão / Refraçãoe, a seguir, clique em OK. Como alternativa, você pode usar o
Editor de Material Slate para conduzir o nó de mapa de Reflexão/Refração para o componente Refração. - Na implementação dos mapas dos materiais principais, ajuste a quantidade para controle a intensidade de refração do material.
Em uma Quantidade de Refração de 100 %, o material é extremamente refrativo, independentemente da configuração de opacidade do material. Em uma quantidade de refração de 0%, o mapa é desativado. Quando o valor é menor que 100%, tanto o mapa Reflexão/Refração como a transparência do controle da configuração de Opacidade.
Para atribuir um bitmap, como um mapa de refração:
- Na implementação de mapas, clique no botão Mapa de refração.
O 3ds Max abre o Navegador de materiais/mapas.
- Selecione Padrão Mapa 2D de Bitmapmapas de bits e, a seguir, clique em OK.
Como alternativa, você pode usar o
Editor de material slate para conduzir um nó de mapa de Reflexão/Refração para o componente de Refração. O 3ds Max abre uma caixa de diálogo de arquivo.
- Utilize a caixa de diálogo de arquivo para selecionar o arquivo de bitmap.
- Na implementação dos mapas dos materiais principais, ajuste a quantidade para controle a intensidade de refração do material.
Para refrações de bitmap, você não deseja necessariamente reduzir a Quantidade do mapa.
