Coordenadas de mapeamento especificam como um mapa é colocado, orientado e dimensionado na geometria.
As coordenadas de mapeamento geralmente são especificadas em termos de U, V e W, em que U é a dimensão horizontal, V é a dimensão vertical e W é a terceira dimensão opcional, que especifica a profundidade.
Em geral, as primitivas geométricas têm coordenadas de mapeamento aplicadas por padrão, mas os objetos de superfície como, por exemplo, Polígono editável e Malha editável exigem que você adicione coordenadas de mapeamento a eles.
Se você utilizar um material com mapas em um objeto que não tem coordenadas de mapeamento, o agente de renderização exibirá um aviso. Consulte a Caixa de diálogo Coordenadas do mapa ausente.
O 3ds Max fornece diversas formas para gerar coordenadas de mapeamento:
- Ao criar um objeto primitivo, utilize a opção Gerar coordenadas de mapeamento. Esta opção, que é ativada por padrão para a maioria dos objetos, fornece as coordenadas de mapeamento automaticamente com uma projeção apropriada para a forma do tipo de objeto.
Coordenadas de mapeamento exigem memória adicional, então desative a opção se não precisar delas.
- Aplique o modificador Abrir UVW. Este modificador avançado oferece uma variedade de ferramentas e opções para a edição de coordenadas de mapeamento.
- Aplique um modificador de Mapa de UVW. Você pode escolher entre diversos tipos de projeção, personalizar a colocação das coordenadas de mapeamento no objeto posicionando uma meta-alça de mapeamento e animar as transformações de coordenadas de mapeamento.

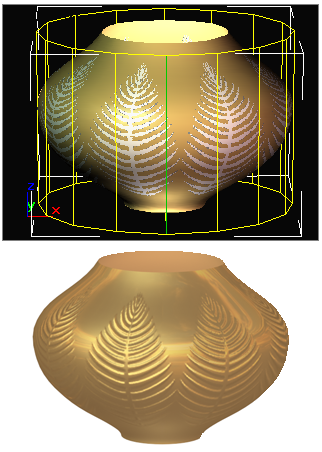

A decoração do vaso é um mapa posicionado girando a meta-alça do Modificador do mapa de UVW.
Defina um tipo de projeção apropriado para a geometria:
- A Projeção da caixa insere uma duplicação da imagem do mapa em cada um dos seis lados de uma caixa.
- A Projeção cilíndrica ajusta a imagem do mapa uma vez em torno dos lados de um objeto (a imagem duplicada também é projetada para as extremidades).
- A projeção esférica ajusta a imagem do mapa uma vez em torno de uma esfera, agrupando a imagem na parte superior e inferior.
- A Projeção de recolhimento também é esférica, mas trunca os cantos do mapa e une todos em um único polo, criando uma singularidade em vez de duas.
- Utilize os controles de coordenadas de mapeamento especial para objetos especiais. Por exemplo, o objeto de Elevação fornece opções de mapeamento internas que permitem aplicar coordenadas de mapeamento no comprimento e em torno do perímetro.
- Aplique um modificador do Mapeador da superfície. Este modificador do espaço do mundo utiliza um mapa atribuído a uma superfície NURBS e o projeta em objeto ou objetos modificados. O Mapeador de superfície é útil principalmente para aplicar facilmente um único mapa a um grupo de subobjetos da superfície dentro do mesmo modelo NURBS. Também é possível usá-lo para outros tipos de geometria.
Existem três casos onde é possível aplicar um mapa sem especificar as coordenadas de mapeamento:
- Mapas de reflexão, Mapas de refração e Mapas de ambiente
Utilizam um sistema de mapeamento ambiental, no qual o posicionamento do mapa é baseado na vista renderizada e fixado nas coordenadas universais da cena.
- Mapas de procedimentos 3D(como ruído ou mármore)
São gerados de forma processual com base no eixo local do objeto.
- Materiais mapeados por face
Cada faceta da geometria é mapeada individualmente.
É possível especificar o mapeamento de face para o material padrão (consulte Implementação de parâmetros básicos do sombreador), material com tracejamento de raio (consulte Implementação de Parâmetros básicos de tracejamento de raio) e Tinta e material de pintura.
