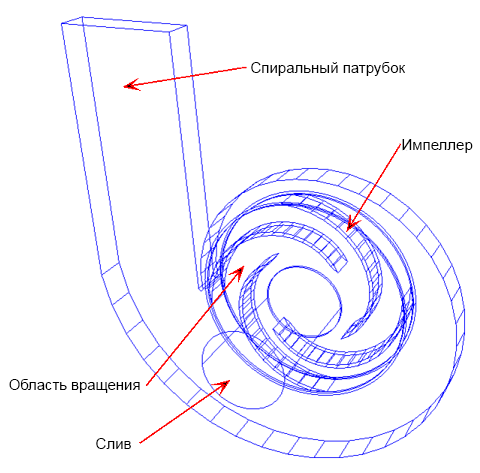

В этом уроке мы будем имитировать поток в центробежном насосе с задними стреловидными лопастями. Модель состоит из спирали, входной трубы, крыльчатки и вращающейся области:
Вращающийся область является объемом, который полностью окружает крыльчатка, и представляет собой интерфейс вращающимися компонентами и окружающими неподвижными объектами.

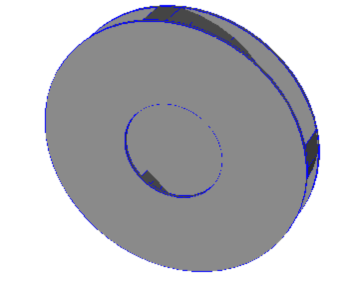

Это вращающаяся область:

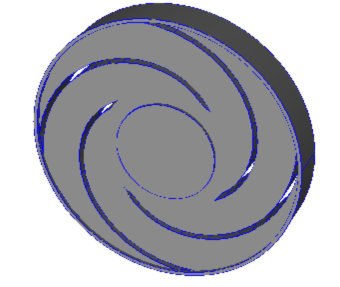

Для справки, это крыльчатка:
Вода - рабочая жидкость, и крыльчатка вращается со скоростью 600 оборотов в минуту. Мы эксплуатируем насос при нулевом состоянии положения (максимальный расход). Потеря напора может быть на насосе, назначая положительное граничное условие избыточного давления к выпускному отверстию или или отрицательного избыточного давления к впускному отверстию.
Во время анализа, крыльчатка вращается внутри неподвижной спирали. Это позволяет нам изучать влияние взаимодействия прохода лопатки с спиралью.
Примерно, четыре полных оборота необходимо для устойчивого состояния результата. В начале анализа, мы постепенно увеличивали скорость вращения для обеспечения точности и стабильности решения. После того как крыльчатка вращается с требуемой скоростью, мы будем использовать временной шаг, что приводит к вращению крыльчатки через один проход лопасти на временном шаге.
Ключевые темы
- Анализ турбо машины с помощью материала Вращающаяся область материал
- Анализ переходных процессов
- Не импульсивный запуск техники
- Выбор размера временного шага равен одному проходу лезвия
Цели
- Определите распределение потока в проходах лопасти
- Анимация разработки потока через насосы
- Определите расход при нулевом главе (это максимальный расход )
