Utilice Site Designer para crear aparcamientos en un diseño de emplazamiento.
Vídeo: Creación de un aparcamiento
Creación de aparcamientos
Si se utiliza Site Designer para crear aparcamientos, hay que tener en cuenta las indicaciones siguientes:
- Familias de aparcamientos. Familias Site Designer especiales para aparcamientos definen la profundidad y el material del pavimento, así como la profundidad de la base y la subbase. Consulte Cargar familias para Site Designer.
- Líneas anfitrionas. Antes de crear un aparcamiento, utilice la herramienta Model Line (Línea de modelo) o Detail Line (Detalle de modelo) para crear un bucle cerrado para su línea anfitriona. La línea anfitriona representa el perímetro del aparcamiento.
Nota: Las splines de Revit no son compatibles.
- Cree aparcamientos. Utilice la herramienta Locate Parking Lot (Buscar aparcamiento) y siga el flujo de trabajo general de Crear elementos de emplazamiento.
- Bordillos. Para crear un bordillo en un aparcamiento, cree primero el aparcamiento. A continuación, utilice la herramienta Locate Curb (Buscar bordillo) para crear el bordillo.
- Islas. Primero cree el aparcamiento. A continuación, utilice la herramienta Locate Curb (Buscar bordillo) para crear bordillos de bucle cerrado en el perímetro del aparcamiento. Al generar la isla, Site Designer añade una superficie topográfica de relleno o de recubrimiento. Consulte Acerca de los bordillos.
- Cimentaciones. Tras añadir un aparcamiento, modifíquelo para añadir o cambiar su cimentación, cuencas de recepción y planos de cimentación.
- Cantidades. Utilice la herramienta Report (Informe) de Site Designer para obtener cantidades de materiales base y subbase, así como el área de superficie bruta y el volumen bruto de muros de retención. Utilice tablas de planificación de Revit para obtener el corte y el relleno totales del emplazamiento propuesto.
Al crear un aparcamiento, Site Designer efectúa lo siguiente:
- Actualiza la superficie topográfica cortando la profundidad de superficie de pavimento.
- Coloca una nueva superficie topográfica de aparcamiento.
- Asigna el material del aparcamiento en función de la familia seleccionada.
Líneas de división

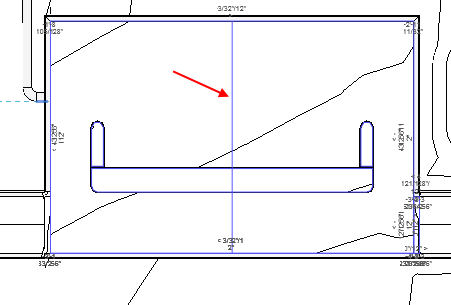

Tras crear un aparcamiento, utilice la herramienta Modify Parking Lot (Modificar aparcamiento) para acceder a la herramienta Add Breakline (Añadir línea de división). Utilice líneas de división para crear divisiones duras en la superficie del aparcamiento, con el fin de poder definir más fácilmente puntos altos y bajos, planos de nivelación y áreas de cuenca de recepción. Puede añadir líneas de división en una elevación relativa respecto a la superficie de aparcamiento actual, a una elevación constante o por cimentación.
