Utilice Site Designer para crear calles y aceras en un diseño de emplazamiento.
La mayoría de las calles y aceras se crean con la opción Relative to Toposurface (Respecto a superficie topográfica) en lugar de Constant Elevation (Elevación constante). Al crear calles y aceras, Site Designer actualiza la superficie topográfica con la pendiente de una calle o una acera unida a la superficie topográfica propuesta. También crea y coloca las calles y las aceras nuevas en el modelo para poderlas visualizar.
Unas familias Site Designer especiales permiten controlar la configuración del número de carriles, taludes transversales, colocación de bordillos y canalones, zonas libres de bulevares, materiales y proyección de pendientes. Las familias de aceras permiten controlar la configuración del ancho de acera, profundidad, material y proyección de pendientes.
Utilice la herramienta Report (Informe) de Site Designer para obtener cantidades de materiales base y subbase. Utilice tablas de planificación de Revit para obtener cantidades para pavimento, bordillos y canalones, así como el total de corte y relleno.
Intersecciones
Al realizar bocetos de líneas anfitrionas para calles o aceras intersecantes, asegúrese de que las líneas conecten en el punto en el que se intersecarán los ejes. Este método asegura que Site Designer detecte las intersecciones correctamente.

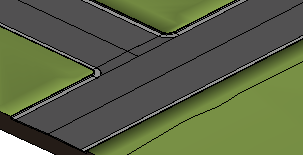

Al colocar la primera calle, Site Designer agrega canalones y bordillos en toda la calle, conforme a la definición de su familia. Al añadir una calle que se interseca con la primera, Site Designer detecta la intersección y solicita especificar el radio de la conexión. A continuación, ajusta la superficie topográfica, los bordillos y los canalones para las dos calles.
Este proceso puede tardar algún tiempo en completarse, puesto que el software debe ajustar la superficie topográfica y regenerar la calle original y la nueva.
Aceras para calles
Aunque las familias de calles pueden incluir canalones y bordillos asociados que siguen la calle, no incluyen aceras. Añada aceras por separado con la herramienta Locate Sidewalk (Buscar acera).
Si quiere que una acera siga una calle, utilice la opción Create A Copy (Crear una copia) al crear la calle. Esta opción retiene la línea anfitriona para la calle y queda disponible como referencia en el modelo. Al crear la línea anfitriona para una acera, puede referenciar la línea anfitriona de la calle aplicándole un desfase.

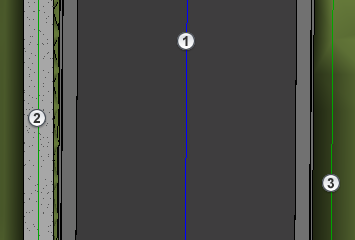

Por ejemplo, la imagen siguiente muestra
la línea anfitriona de la calle
la línea anfitriona de la acera, que se ha desfasado de la línea anfitriona de la calle
una línea anfitriona para otra acera, que todavía no se ha colocado
