Utilisez Site Designer pour créer des murs de soutènement et des murs indépendants dans une conception de site.
Un mur de soutènement est un élément d'aménagement structurel dont un côté contient le sol, l'autre côté étant indépendant. Les murs de soutènement permettent d'aménager en étages un paysage dont la topographie est irrégulière. Ils permettent souvent des coupes plus abruptes dans une pente pour obtenir plus d'espace utilisable sur un flan de colline de déblai/remblai.
Outre la création de murs de soutènement, vous pouvez également utiliser Site Designer pour créer des murs paysagers indépendants.
Mur de soutènement : Revit ou Site Designer ?
Vous pouvez créer des murs de soutènement à l'aide de Revit ou Site Designer.
- Murs de soutènement basés sur Revit : un mur de soutènement basé sur Revit est un mur porteur qui utilise le type Mur de base : Soutènement ou similaire. Lorsque vous utilisez ce mur comme partie d'une conception de bâtiment, le mur supporte le bâtiment. Toutefois, la surface topographique n'est pas modifiée pour s'adapter au mur de soutènement. Vous devez modifier manuellement la surface topographique de la partie du mur qui contient le sol. Utilisez un mur de soutènement Revit lorsqu'il est intégré au bâtiment.
- Les murs de soutènement basés sur Site Designer : ces murs ne font pas partie de l'édifice. Au lieu de cela, ils font partie de l'aménagement de la conception du site. Utilisez Site Designer pour créer des murs de soutènement aux endroits où vous souhaitez contenir le sol et pour permettre à Site Designer d'ajuster la surface topographique environnante. Vous pouvez également utiliser des murs de soutènement basés sur Site Designer pour créer des murs indépendants intégrés à l'aménagement.
Création de murs de soutènement
Lors de l'utilisation de Site Designer pour créer des murs de soutènement, prenez en compte les instructions suivantes :
- Familles de murs de soutènement. Des familles Site Designer de murs de soutènement définissent la largeur, la hauteur et le matériau du mur ; la profondeur de sa base et de sa couche de fondation ; si le mur projette les pentes d'attachement de déblai/remblai à partir de l'arrière du mur dans la surface topographique proposée ; et d'autres paramètres relatifs à la pente. Voir Charger des familles pour Site Designer.
- Lignes hôte. Avant de créer un mur de soutènement, utilisez l'outil Ligne de modèle ou Ligne de détail pour créer des lignes hôte de mur. La ligne hôte représente la ligne d'axe d'un mur.
- Créer des murs. Pour créer un mur de soutènement, utilisez l'outil Locate Retaining Wall (Localiser un mur de soutènement), puis suivez la procédure générale décrite dans la rubrique Création d'éléments de site.

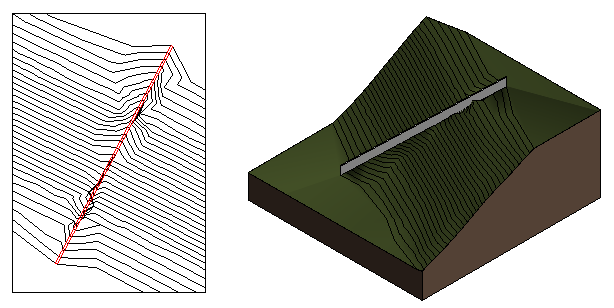

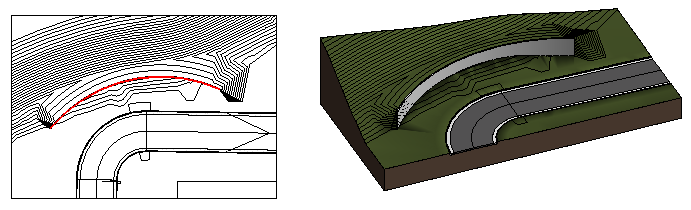

Lorsque Site Designer crée le mur, il met à jour la surface topographique et place le mur.
- Choisir le côté du niveau. Si le type de mur de soutènement sélectionné définit les paramètres de projection de la pente, après avoir sélectionné la ligne hôte du mur, cliquez sur un côté de la ligne pour indiquer que la pente se trouvera sur ce côté du mur.
- Murs indépendants. Pour créer un mur paysager qui suit le terrain, utilisez un type Retaining Wall (Mur de soutènement) dont le paramètre Slope Projection (Projection selon la pente) est défini sur No (Non).
- Quantités. Utilisez l'outil de rapport de Site Designer pour obtenir les quantités de matériau de base et de couche, ainsi que la superficie brute et le volume brut des murs de soutènement. Utilisez les nomenclatures Revit pour obtenir la quantité totale de déblai et remblai pour le site proposé.
Lors de la création d'un mur de soutènement, Site Designer effectue les opérations suivantes :
- Calcule l'élévation des points sur la ligne hôte.
- Place le mur.
- Projette les pentes de déblai et de remblai à lier à partir du haut et de l'arrière du mur jusqu'à la surface topographique.
- Met à jour la surface topographique afin de refléter le mur et les nouvelles pentes.
