Utilisez Site Designer pour créer des parkings dans une conception de site.
Vidéo : Création d'un parking
Création de parkings
Lors de l'utilisation de Site Designer pour créer des parkings, prenez en compte les instructions suivantes :
- Familles de parking. Les familles de parkings Site Designer définissent la profondeur et le matériau de la chaussée, et la profondeur de la base et de la couche de matériau. Voir Charger des familles pour Site Designer.
- Lignes hôte. Avant de créer un parking, utilisez l'outil Ligne de modèle ou Ligne de détail pour créer une boucle fermée pour sa ligne hôte. La ligne hôte représente le périmètre du parking.
Remarque : Les splines Revit ne sont pas prises en charge.
- Créer des parkings. Utilisez l'outil Locate Parking Lot (Localiser un parking) et suivez le workflow général décrit dans la rubrique Création d'éléments de site.
- Bordures. Pour créer une bordure autour d'un parking, créez d'abord le parking. Utilisez ensuite localiser l'outil Locate Curb (Localiser une bordure) pour créer la bordure.

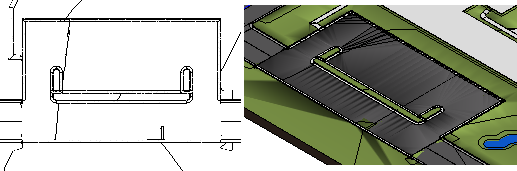

- Ilots. Créez d'abord le parking. Ensuite, utilisez l'outil Locate Curb (Localiser une bordure) pour créer des bordures en boucle fermée au sein du périmètre du parking. Lors de la génération de l'aire, Site Designer ajoute un élément de remplissage ou une surface topographique de couverture. Voir A propos des bordures.
- Niveaux. Après l'ajout d'un parking, modifiez-le pour ajouter ou modifier son talus, ses regards et ses plans de talus.
- Quantités. Utilisez l'outil de rapport de Site Designer pour obtenir les quantités de matériau de base et de couche, ainsi que la superficie brute et le volume brut des parkings. Utilisez les nomenclatures Revit pour obtenir la quantité totale de déblai et remblai pour le site proposé.
Lors de la création d'un parking, Site Designer effectue les opérations suivantes :
- Met à jour la surface topographique en y coupant la profondeur de la surface de la chaussée.
- Place une nouvelle surface topographique de parking.
- Attribue le matériau de parking en fonction de la famille sélectionnée.
Lignes de rupture

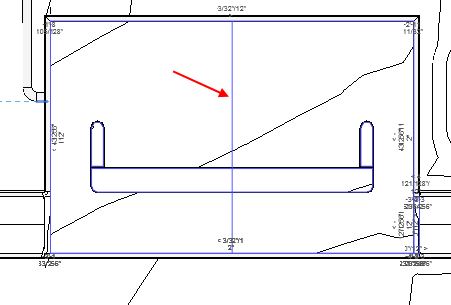

Après avoir créé un parking, utilisez l'outil Modify Parking Lot (Modifier le parking) pour accéder à l'outil Add Breakline (Ajouter une ligne de rupture). Utilisez des lignes de rupture pour créer des ruptures sur la surface du parking pour définir des points hauts et bas, les plans de niveau et des zones de regard. Vous pouvez ajouter des lignes de rupture à une élévation relative à partir de la surface de parking, à une élévation constante ou par niveau.
