Utilizzare questa pagina della procedura guidata per esaminare i risultati dell'analisi e applicarli alla rete di condotte.
- Esportare i risultati in formato CSV e visualizzarli nel profilo
- Consente di salvare i risultati in un file .csv in una posizione specificata e visualizzare gli elementi grafici temporanei in una vista profilo esistente, in modo che sia possibile visualizzare in anteprima i risultati. Viene richiesto di selezionare la vista profilo da utilizzare se è presente più di una vista profilo nella Carta.
Nota: Se la rete di condotte non è stata aggiunta ad una vista di profilo o se non esiste una vista profilo nella Carta, i risultati non possono essere visualizzati graficamente.
Per ulteriori informazioni sui dati inclusi nel file .csv, visualizzare Informazioni sul rapporto relativo ai risultati dell'analisi della rete a gravità.
Dopo aver specificato la posizione e il nome del file esportato e salvato il file, è possibile eseguire la panoramica e lo zoom in modo trasparente (digitare 'z o 'p nella riga di comando) in una vista profilo esistente per visualizzare un'anteprima delle modifiche a linee EGL, HGL e condotte. I colori visualizzati nella vista profilo vengono specificati nella finestra di dialogo di analisi delle impostazioni delle rete di condotte, a cui è possibile accedere dalla pagina Generale della procedura guidata.
L'illustrazione seguente mostra la rete di condotte esistente nella vista profilo.
La seguente illustrazione mostra come potrebbe apparire l'anteprima degli elementi grafici. In questo caso, l'analisi ha determinato che per l'AEP selezionata potrebbero essere utilizzate condotte di dimensioni minori.
Nell'anteprima le profondità pozzetto non vengono regolate, in quanto connesse alle condotte originali anziché a quelle ridimensionate. Tuttavia, quando i risultati vengono applicati alla rete di condotte, le profondità pozzetto vengono regolate in modo da adattarsi alle condotte regolate, come mostrato nell'illustrazione seguente.
L'illustrazione seguente mostra un dettaglio delle linee EGL e HGL nell'anteprima.

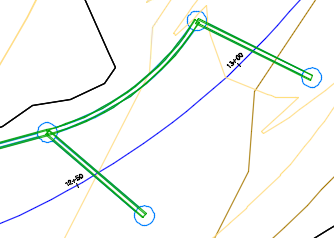

Un'anteprima delle condotte ridimensionate viene inoltre visualizzata nella vista piana.
Nota: Dopo aver esaminato l'anteprima degli elementi grafici, premere ESC o Invio per tornare alla procedura guidata. - Modifica risultati
- Consente di applicare i risultati calcolati nella pagina delle condotte della procedura guidata, così è possibile modificare i dati ed eseguire nuovamente l'analisi.
Nota: Questa opzione è disponibile solo se l'opzione Ridimensiona condotte e ripristina fondi è stata selezionata nella pagina Generale.

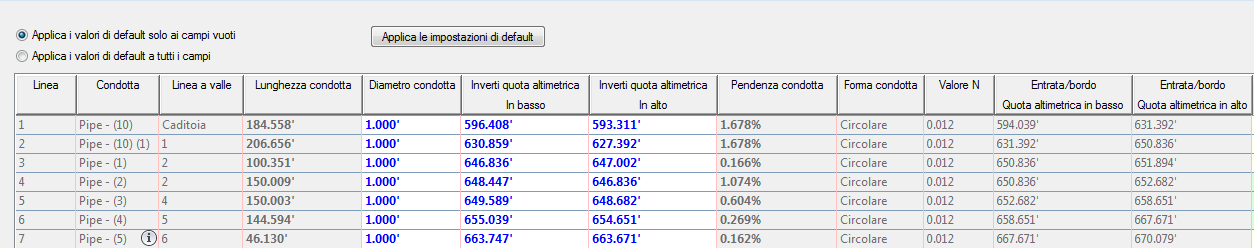

I valori modificati vengono visualizzati in testo blu e grassetto. Le modifiche vengono visualizzate in testo grigio grassetto se il campo è di sola lettura e vengono visualizzate in testo blu grassetto se il campo è di scrittura. In questo esempio, sono stati modificati le lunghezze delle condotte, i diametri, le quote altimetriche del fondo e le pendenze.
- Applicare i risultati alla rete di condotte
- Consente di applicare i risultati calcolati alla rete di condotte.
- Se viene selezionata l'opzione Ridimensiona condotte e ripristina fondi, l'applicazione dei risultati aggiornerà le dimensioni della condotta e le quote altimetriche del fondo in base ai risultati calcolati; tutte le proprietà calcolate per la rete di condotte verranno applicate.
Nota: L'applicazione dei risultati alla rete di condotte non applica valori di pendenza idraulica e di carico totale, a meno che l'opzione Calcola linee di pendenza idraulica e di carico totale non sia selezionata nella pagina Generale.
- Se è stata selezionata l'opzione Calcola linee di pendenza idraulica e di carico totale, l'applicazione dei risultati consentirà di applicare i valori della pendenza idraulica e di carico totale calcolati alle parti interessate nella rete di condotte.
- Se viene selezionata l'opzione Ridimensiona condotte e ripristina fondi, l'applicazione dei risultati aggiornerà le dimensioni della condotta e le quote altimetriche del fondo in base ai risultati calcolati; tutte le proprietà calcolate per la rete di condotte verranno applicate.
